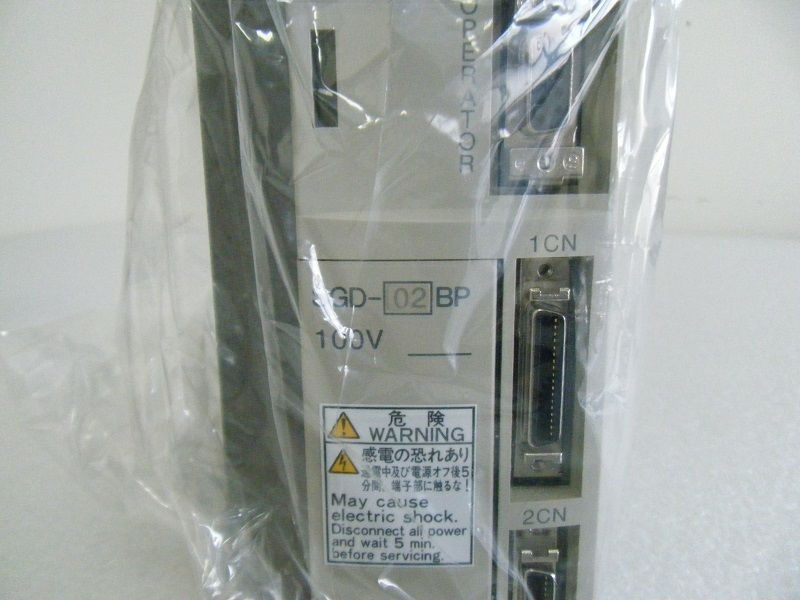

Servo industrial da fase de AC100-115v 50/60Hz 1 conduz SGD 02BP de YASKAWA Servopack

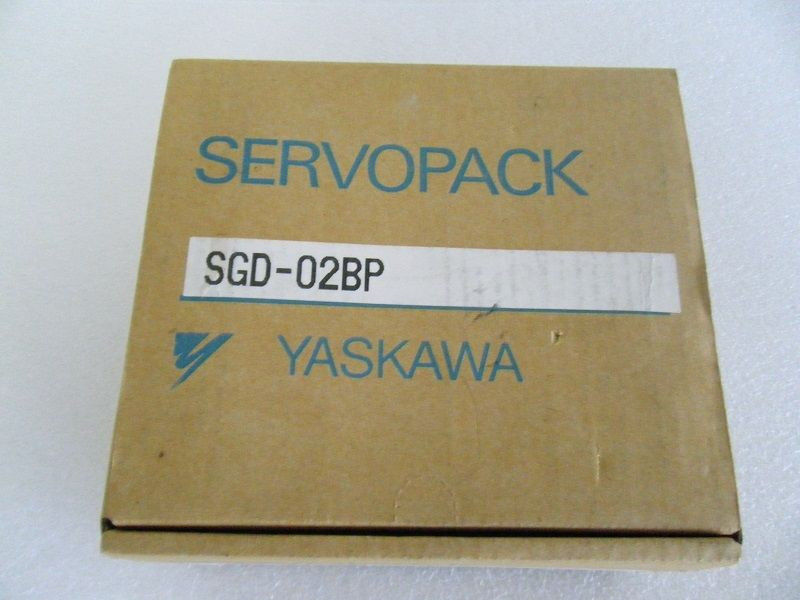

Movimentação servo industrial YASKAWA ServoPack SGD-02BP AC100-115v 50/60Hz 1 fase

Descrição de termos técnicos
Os termos neste manual são definidos como segue:
• Servo motor ou motor = série SGMAH de Σ-II, SGMPH, SGMGH, SGMSH, SGMDH, SGMUH
servo motor.
• Amplificador da série SGDH de SERVOPACK = de Σ-II.
• Servodrive = um grupo que inclui um amplificador do servo motor e do servo.
• Sistema servo = um sistema do servocontrol que inclua a combinação de um servodrive com um anfitrião
computador e dispositivos periféricos.
• O número do parâmetro = numera que as entradas do usuário para o SERVOPACK.

DETALHES RÁPIDOS

1. Fase: 1

2. Tensão: 100-115V
3. Ampères: 8,0

DESCRIÇÃO

• Movimentação servo industrial
• ServoPack
• YASKAWA ELÉTRICO

SEPCIFICATIONS

Audiência pretendida „
Este manual é pretendido para os seguintes usuários.
• Aqueles que selecionam servodrives da série de Σ-II ou dispositivos periféricos para servodrives da série de Σ-II.
• Aqueles que querem saber sobre as avaliações e as características de servodrives da série de Σ-II.
• Aqueles que projetam sistemas servodrive da série de Σ-II.
• Aquele servodrives de instalação ou prendendo da série de Σ-II.
• Aqueles que executam a operação experimental ou os ajustes de servodrives da série de Σ-II.
• Aqueles que mantêm ou que inspecionam servodrives da série de Σ-II.







Indicação do „ de sinais reversos
Neste manual, os nomes dos sinais reversos (uns que são válidos quando ponto baixo) são escritos com um corte dianteiro (/) antes do nome do sinal, segundo as indicações do seguinte exemplo: • FILHO = /S-ON • P-CON = /P-CON



O sistema servo podia ser definido com maiores detalhes como um mecanismo isso:
• Movimentos em uma velocidade especificada e
• Encontra um objeto em uma posição especificada



Para desenvolver um sistema tão servo, um sistema de controlo automático que envolve o controle de feedback deve ser projetado. Este sistema de controlo automático pode ser ilustrado no seguinte diagrama de bloco:


Este sistema servo é um sistema de controlo automático que detecte a posição da máquina (dados de saída), seja os dados ao lado da entrada, o compare com a posição especificada (dados de entrada), e o mova a máquina pela diferença entre os dados comparados.



Ou seja o sistema servo é um sistema de controlo que force os dados de saída para combinar os dados de entrada especificados.



Se, por exemplo, as mudanças especificadas da posição, o sistema servo refletirão as mudanças.



No exemplo acima, os dados de entrada são definidos como uma posição, mas os dados de entrada podem ser todas as quantidades físicas tais como a orientação (ângulo), a pressão de água, ou a tensão.



A posição, velocidade, força (torque), corrente elétrica, é e assim por diante valores controlados típicos para um sistema servo.



Os termos técnicos principais usados neste manual são como segue:


1) Mecanismo servo


2) Servo



Normalmente, o servo é sinônimo com mecanismo servo. Contudo, porque o “mecanismo” é omitido, o significado torna-se um tanto ambíguo. O servo pode referir o mecanismo servo inteiro mas pode igualmente referir uma parte integrante de um mecanismo servo tal como um servo motor ou um amplificador servo. Este manual igualmente segue esta convenção no uso do termo “servo”.



3) Sistema do servocontrol


O sistema do servocontrol é quase sinônimo com mecanismo servo mas lugares o foco no controle de sistema. Neste manual, o termo “sistema servo” é usado igualmente como um sinônimo do sistema do servocontrol.
