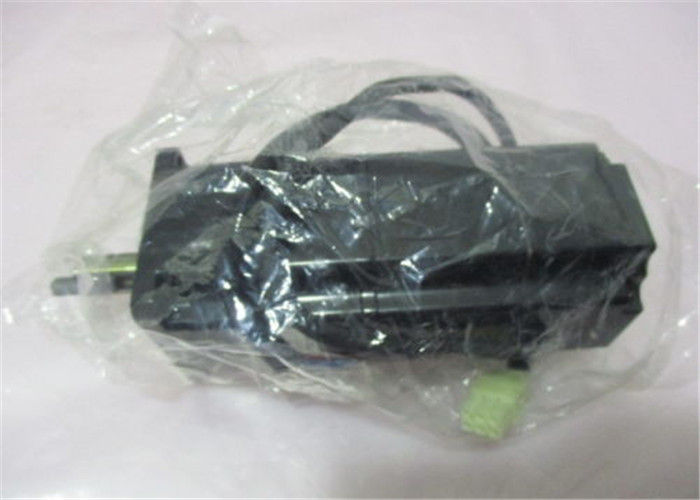

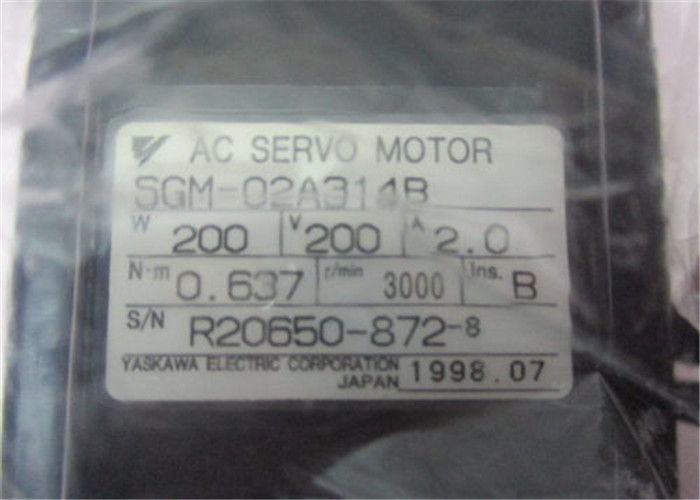

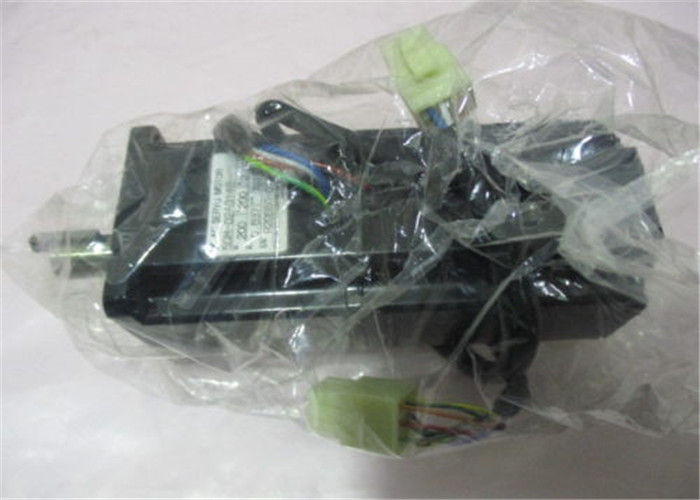

Padrão industrial bonde do servo motor 2.0A 3000r/Min 200V de SGM-02A314B

O comprimento do cabo entre a movimentação e o motor o E7 deve ser instalado tão perto como possível ao motor minimizar o comprimento do cabo distribuidor de corrente do lado da carga necessário entre a movimentação e o motor. Se o cabo entre a movimentação e o motor é longo, a corrente de alta frequência do escapamento aumentará, fazendo com que a corrente de saída da movimentação aumente também. Isto pode afetar dispositivos periféricos. Para impedir isto, reduza o comprimento do cabo sempre que possível, ou caso necessário, ajuste a frequência de portador (ajuste em C6-02) segundo as indicações da tabela 2,6. A linha cabos distribuidores de corrente de lado, cabos distribuidores de corrente do lado da carga e a fiação do controle deve toda ser corrida em uma canalização separada. A muita atenção a esta prática recomendada do projeto evitará muito o motor potencial e problemas relacionados da movimentação.

A fiação de terra do „ observa as seguintes precauções ao conectar o fio à terra: 1. as movimentações 208-240Vac devem ter uma conexão à terra com a resistência de menos do que 100Ω. 2. as movimentações 480Vac devem ter uma conexão à terra com a resistência de menos do que 10Ω. 3. Não compartilhe do fio à terra com outros dispositivos, tais como os motores ou o equipamento elétrico grande-atual. 4. sempre para usar um fio à terra que cumpra com os padrões técnicos no equipamento elétrico e minimize o comprimento do fio à terra. A corrente do escapamento corre através da movimentação. Consequentemente, se a distância entre a haste à terra e o terminal à terra é demasiado longa, potencial no terminal à terra da movimentação tornar-se-á instável. 5. Ao usar mais de uma movimentação, seja cuidadoso não dar laços no fio à terra. Veja o figo 2,4.

O „ controla terminais que de terra do circuito o cartão removível do terminal de controle da movimentação fornece dois terminais à terra (TB3 e TB4 marcados) para aceitar a conexão do protetor do fio do controle. O protetor do fio do controle deve ser conectado nesta extremidade somente, o extremo oposto deve ser isolado com fita elétrica.

O fio do circuito de controle faz sob medida a conexão da fiação de campo da referência da velocidade do auto modo (comando de velocidade) é feito aos terminais A1 ou A2 (positivo do sinal), C.A. (terra comum do sinal) e G da movimentação E7 (protetor). Mantenha este comprimento da ligação tão curto como possível manter a qualidade de sinal. O fio protegido torcido Insulated dos pares (condutor 2 # 18 GA, Belden 8760 ou equivalente) é exigido. Não corra estes fios na mesma canalização que outros alimentação CA ou fios do controle. O protetor deve ser conectado nesta extremidade somente, arrancar e isolar a outra extremidade. O sinal A2 empregado é 4 a 20 miliampères com grupo do parâmetro H3-08 para “2: 4 - 20 miliampères”. Para 0 a 10 VDC, o parâmetro H3-08 é ajustado para “0: 0 - 10 VDC” e o interruptor de MERGULHO S1-2 do painel de controlo E7 devem estar no posição de repouso. (Veja o figo 2,4). Para a operação remota, mantenha o comprimento da fiação do controle a 50m ou de menos. Separe a fiação do controle das linhas de alta potência (poder de entrada, ligações do motor ou circuitos da sequência do relé) para reduzir a indução do ruído dos dispositivos periféricos. Ao ajustar a velocidade comanda (referências da frequência) de um potenciômetro externo da velocidade (e não do operador de Digitas), usam fios protegidos do twisted pair e moeu o protetor ao terminal E (G), segundo as indicações do figo 2,3. Os números e os tamanhos terminais do fio são mostrados na tabela 2,7.
