Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | MÓDULO ENTRADO | Modelo NÃO.: | DI802 |
|---|---|---|---|
| Número do artigo: | 3BSE022360R1 | Especificação do sinal: | A.A. de 120 V, C.C. de 110 V. |
| Número de canais: | 8 canais | Tipo de sinal: | Naufrágio atual |
| Tipo: | Entrada analógica | Mecânicos: | S800L |
| Realçar: | ethernet mim módulo do,módulo de entrada/saída digital |
||

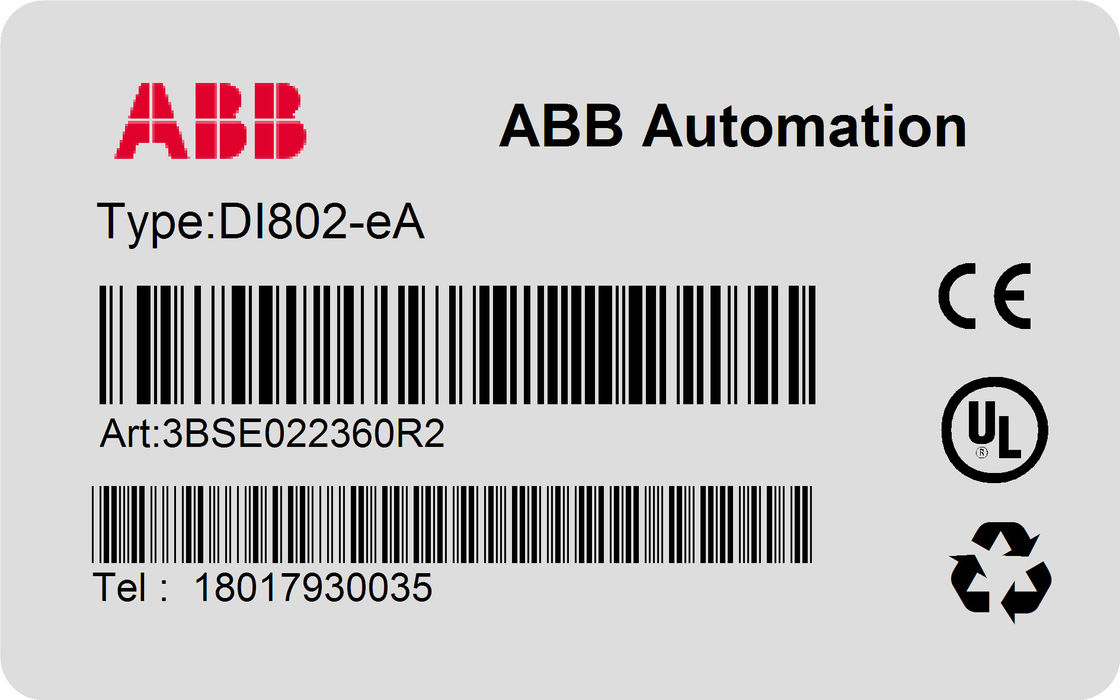

Módulo entrado do módulo DI802-eA 3BSE022364R2 Digitas do I/O de ABB DI802 3BSE022360R1 S800L
Descrição de DI802:
O DI802 é uns 8 módulos da A.A. do canal 120 V/entrada de d.c.digital para o I/O. S800. Este módulo tem 8 entradas digitais. A escala de tensão de entrada da A.A. é 77 - 130 volts e a corrente de entrada são 10 miliampères em uma A.A. de 120 V. A escala da entrada de C.C. é 75 - 145 V e a corrente de entrada são 2,8 miliampères em 110 V. As entradas são isoladas individualmente. Cada canal de entrada consiste em componentes de limitação atuais dos componentes, da proteção da compatibilidade eletrónica, em diodo emissor de luz da indicação do estado de entrada e na barreira ótica do isolamento.
Informação geral
| Tipo | Entrada de Digitas |
| Especificação do sinal | A.A. de 120 V, C.C. de 110 V. |
| Número do artigo | 3BSE022360R1 |
| Número de canais | 8 |
| Tipo do sinal | Naufrágio atual |
| CERVO | Não |
| SOE | Não |
| Redundância | Não |
| Integridade alta | Não |
| Segurança intrínseca | Não |
| Mecânicos | S800L |
Módulos do I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados detalhados
| Escala de tensão entrada, “0" | 0..30 A.A. de V, 0..20 C.C. de V. |
| Escala de tensão entrada, “1" | 77..130 A.A. de V, C.C. de 75..145 V. |
| Impedância entrada | kΩ 12 (A.A.) kΩ 39 (C.C.) |
| Isolamento | Canais individualmente isolados |
| Tempos do filtro (digital, selecionável) | 2, 4, 8, Senhora 16 |
| Escala entrada do frequencey | 47..63 hertz |
| Atraso de ligar/desligar do filtro análogo | 5 / Senhora 18 |
| Comprimento do cabo máximo do campo | 200 medidores (219 jardas) 100 pF/m para a A.A., 600 medidores (656 jardas) para a C.C. |
| Tensão de isolação avaliado | 250 V |
| Tensão dielétrica do teste | 2000 A.A. de V. |
| Dissipação de poder | Tipo. 2,8 W |
| Consumo atual +5 V Modulebus | 50 miliampères |
| Consumo atual +24 V Modulebus | 0 |
| Consumo atual +24 V externos | 0 |
Diagnósticos
| Diodos emissores de luz da parte dianteira | S (tatus) (corrida ou falha), canal 1-16 (“0" ou “1") |
| Supervisão | Processe a supervisão da tensão no canal 8 |
| Indicação de estado da supervisão | Erro do módulo, aviso do módulo, erro de canal |
Características e benefícios
Ambiente e certificação
| Marca do CE | Sim |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Lugar perigoso | - |
| Certificação marinha | ABS, BV, DNV-GL, LR, RS, CCS |
| Avaliação da proteção | IP20 de acordo com IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições operacionais climáticas | 0 ao °C +55 (armazenamento -40 a +70 °C), RH=5 a 95% nenhuma condensação, IEC/EN 61131-2 |
| Grau de poluição | Grau 2, IEC 60664-1 |
| Condições operacionais mecânicas | IEC/EN 61131-2 |
| Compatibilidade eletrónica | EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobretensão | IEC/EN 60664-1, EN 50178 |
| Classe do equipamento | Classe I de acordo com IEC 61140; (terra protegida) |
| Temperatura ambiental máxima | °C 55 (°F) 131, para o °C vertical da montagem 40 (°F) 104 |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Dimensões
| Altura | 110 milímetros (4.33") |
| Largura | 86,1 milímetros (3.4") |
| Profundidade | 58,5 milímetros (2.3") |
| Peso | 0,24 quilogramas (0,53 libras.) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
