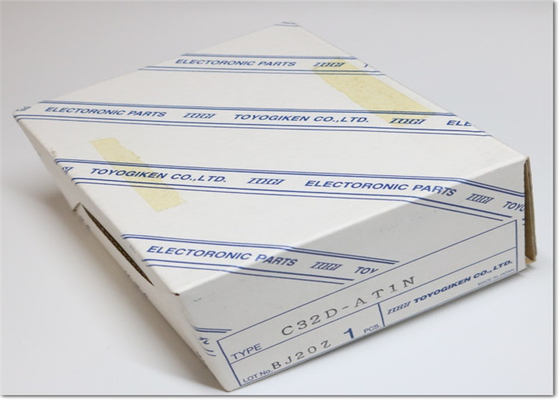

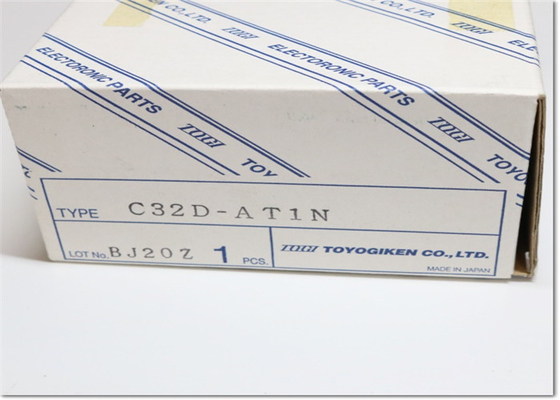

Módulo de fonte de alimentação redundante TOYOGIKEN de C32D-AT1N centímetro cúbico LONK
Detalhes do produto:
| Lugar de origem: | Japão |
| Marca: | TOYOGIKEN |
| Certificação: | CE |
| Número do modelo: | C32D-AT1N |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 1-10000USD |
| Detalhes da embalagem: | Pacote original novo |
| Tempo de entrega: | 5-8days |
| Termos de pagamento: | Paypal de T/T |
| Habilidade da fonte: | 10 |
|
Informação detalhada |
|||
| Doença: | Novo em folha | Modelo: | C32D-AT1N |
|---|---|---|---|
| País/região de fabricação: | Japão | Avaliação do circuito de campo: | DC12/24V |
| Revisão: | REV G/REV D | Série: | SER 2 |
| Destacar: | módulo de fonte de alimentação do plc,módulo da redundância do diodo |
||
Descrição de produto
Módulo de Fonte de Alimentação Redundante C32D-AT1N TOYOGIKEN CC LONK
C32D-AT1N Visão Geral

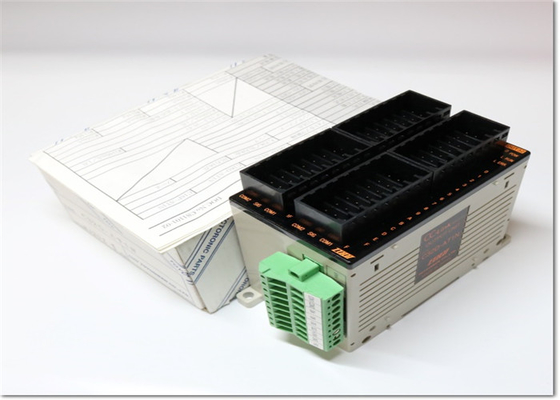

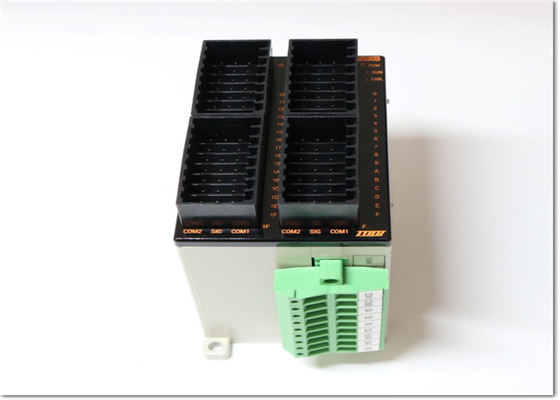

O C32D-AT1N é um módulo de saída DC de 32 pontos fabricado pela TOYOGIKEN (Togi Electric Industry Co., Ltd.), projetado para redes industriais CC-Link. Ele serve como uma estação de E/S remota, convertendo sinais digitais de um CLP em saídas DC para controlar atuadores (por exemplo, solenoides, relés) em sistemas automatizados. Com seu design compacto e alta imunidade a ruído, é amplamente utilizado em manufatura, controle de processos e automação de máquinas para simplificar a fiação e aumentar a confiabilidade
.
C32D-AT1N Principais Características
- 1.
Resposta e Precisão de Alta Velocidade
- •
Suporta saídas do tipo sink (NPN) com um tempo de resposta rápido: OFF→ON ≤0,5 ms e ON→OFF ≤1,5 ms (carga resistiva).
- •
Opera dentro de uma faixa de tensão de DC 10,2–26,4 V (taxa de ondulação ≤5%) e fornece uma corrente de carga máxima de 500 mA por ponto (150 mA por ponto quando todos os pontos estão ON)
.
- •
- 2.
Isolamento Robusto e Resistência a Ruído
- •
Possui isolamento por fotacoplador entre os circuitos de comunicação, alimentação e saída, garantindo proteção contra ruído elétrico e surtos.
- •
Suporta imunidade a ruído de até ±900 Vp-p (largura do ruído: 1 μs, frequência: 45 Hz) e atende aos padrões de isolamento de AC 500 V por 1 minuto (terminais externos para terra)
.
- •
- 3.
Fiação Eficiente e Compatibilidade
- •
Utiliza terminais de grampo de mola push-in para fiação sem ferramentas, reduzindo o tempo de instalação e os esforços de manutenção.
- •
Compatível com redes CC-Link (ocupa 1 estação com alocação de 32 pontos) e opera com uma fonte de alimentação de unidade DC 20,4–26,4 V (consumo de 65 mA em DC 24 V, todos os pontos ON)
.
- •
- 4.
Design Compacto e Durável
- •
Dimensões compactas (50 × 118 × 40 mm; peso: 210 g) com montagem em trilho DIN (35 mm) para integração eficiente em painéis de controle
.
- •
- 5.
Confiabilidade de Grau Industrial
- •
Projetado para ambientes agressivos com uma faixa de temperatura de operação de 0–55°C e conformidade com os padrões internacionais (por exemplo, CE, RoHS)
.
- •
C32D-AT1N Material e Aplicações
- •
Material: Construído com plásticos de grau industrial e componentes metálicos, apresentando isolamento por fotacoplador e terminais de grampo de mola para blindagem EMI e durabilidade mecânica
. - •
Aplicações Primárias:
- •
Automação de Fábrica: Controle de braços robóticos, sistemas de esteiras e máquinas de embalagem.
- •
Gerenciamento de Energia: Chaveamento e controle em unidades de distribuição de energia.
- •
Indústrias de Processo: Controle de atuadores em linhas de produção química e farmacêutica.
- •
C32D-AT1N Parâmetros Técnicos
|
Parâmetro |
Especificação |
|---|---|
| Canais de Saída | 32 pontos (tipo sink/NPN) |
| Tipo de Saída | DC 12/24 V |
| Tensão Nominal da Carga | DC 12/24 V |
| Faixa de Tensão de Operação | DC 10,2–26,4 V (taxa de ondulação ≤5%) |
| Corrente Máx. da Carga | 500 mA/ponto (150 mA/ponto quando todos os pontos ON); 4,8 A/terminal comum |
| Corrente de Irrupção | 1,0 A (por 10 ms no máximo) |
| Corrente de Fuga (OFF) | ≤0,1 mA |
| Tempo de Resposta | OFF→ON ≤0,5 ms; ON→OFF ≤1,5 ms (carga resistiva) |
| Isolamento | Isolamento por fotacoplador (circuitos de saída) |
| Fonte de Alimentação | DC 20,4–26,4 V (alimentação da unidade); consumo de 65 mA (em DC 24 V, todos os pontos ON) |
| Imunidade a Ruído | ±900 Vp-p (largura do ruído: 1 μs, frequência: 45 Hz) |
| Tensão de Resistência | AC 500 V por 1 minuto (terminais externos para terra) |
| Resistência de Isolamento | ≥10 MΩ (em DC 500 V, terminais externos para terra) |
| Conexão Externa | Terminais de grampo de mola push-in |
| Peso | 210 g |
| Dimensões (A × L × P) | 50 × 118 × 40 mm |
Dados provenientes das especificações e documentação técnica da TOYOGIKEN
.
Descrição Detalhada do Produto
Especificações Tipo de sistema de controle pontos de entrada/saída terminais de conexão, etc.
saída
CC-Link
32 saídas
Trava de mola (bloco de terminais push-in)
saída NPN
Seção de saída Método de isolamento Tensão nominal da carga Faixa de tensão de operação Corrente de carga Corrente de irrupção Corrente de fuga tipo de saída Tempo de resposta (ON → OFF) Tempo de resposta (OFF → ON) Supressor de surto
Isolamento por fotacoplador
DC12 / 24V
DC 10,2 a 26,4 V (relação de ondulação dentro de 5%)
Aproximadamente 500mA / ponto (150mA / ponto quando todos os pontos estão ON), 4,8A / comum
1,0A 10ms ou menos
0,1mA
Tipo sink
1,5 ms ou menos (carga resistiva)
0,5 ms ou menos
Nenhum
Método comum Número de estações ocupadas Fonte de alimentação da unidade de E/S (tensão) Fonte de alimentação da unidade de E/S (corrente) Tensão de resistência a ruído Tensão de resistência Resistência de isolamento Massa Método de conexão externa
32 pontos por comum
1 estação alocação de 32 pontos
DC20,4 ～ 26,4V (relação de ondulação dentro de 5%)
65mA ou menos (24VDC, todos os pontos ON)
Tensão de ruído tipo DC ± 900Vp-p, largura do ruído 1μs, frequência do ruído 45Hz, por simulador de ruído
Terminais externos DC coletivamente-terra AC500V por 1 minuto
Terminal externo DC terra-massa DC500V 10MΩ ou mais com medidor de resistência de isolamento
340g
Conector de 7 polos e 2 peças (caminho de transmissão, terminal de alimentação da unidade, terminal FG)
Modelo CC-link Toyo Technics
| C16X-AT1N, | C16P-AT1N | C16D-AT1N |
| C16X-AT1N-C | C16D-AT1N-C | C32X-AT1N |
| C32D-AT1N | C32X-AT1N-C | C32D-AT1N-C |
| C08XD-AT1N | C16XD-AT1N | C16XD-AT1N-C |
| C16X-AT1V | C16P-AT1V | C16D-AT1V |
| C16X-AT1V-C | C16D-AT1V-C | C32X-AT1V |
| C32X-AT1V-C | C32D-AT1V | C32P-AT1V |
| C32D-AT1V-C | C16XD-AT1V | C16XD-AT1V-C |
| C16X-CT1V | C16P-CT1V | C16D-CT1V |
