Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | GE Fanuc | Modelo: | IC693CPU341 |
|---|---|---|---|
| Série: | Série 90-30 | Tipo de produto: | Módulo do processador central |
| Velocidade de relógio: | 20 megahertz | Memória do usuário: | 80 quilobytes |
| Microprocessador: | 90C188XL | Entrada da tensão: | 5 volts de C.C. |
| Tração atual: | 490 miliampères | Porta de série: | 1 |
| Realçar: | Módulo de entrada da lógica 24VDC negativa,Módulo de entrada positivo da lógica 24VDC,módulo de saída da lógica 2A negativa |
||

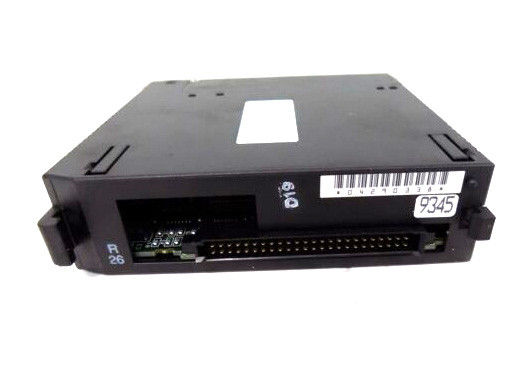

Geral:O módulo IC693CPU341, um membro da série GE Fanuc 90-30, é um módulo de CPU de slot único que é equipado com 5 placas base.Contém 4 placas base remotas e/ou de expansão, além da 1 placa base da CPUÉ equipado com um processador 80C188XL.
Potência:Funciona a 20 MHz e requer uma carga de 490 miliamps da fonte de alimentação nominal +5 VDC.O módulo funciona a uma temperatura ambiente de 0 a 60 graus Celsius (ou 32 a 140 graus Fahrenheit).
Memória:Com uma memória de programa de usuário máxima de 80K bytes, o CPU pode ser usado para executar uma operação de computador.O IC693CPU341 tem uma memória de registo (%R) de 9999 palavras; memória global discreta (%G) de 1280 bits, bobinas internas (%M) de 1024 bits, bobinas de saída (temporárias) (%T) de 256 bits e referências de estado do sistema (%S) de 128 bits (com %S, %SA, %SB,% SC com 32 bits cada).
E/S:As entradas analógicas (%AI) e as saídas (%AQ) são 1024 e 256 palavras, respectivamente.Tem 16 registos de sistema de palavras (% SR) que são usados apenas para visualização de tabela de referência e não podem ser referenciados no programa de lógica do usuário.
Específicos:Esta CPU tem uma porta serial única, que requer um conector para a fonte de alimentação PLC usada no sistema.O IC693CPU341 tem compatibilidade PCM/CCM, embora requer um módulo CMM para suportar o SNP/SNP-x master, CCM ou suporte de escravos RTU.
LAN:O IC693CPU341 tem uma rede local (LAN) instalada. Esta característica permite que o CUP suporte uma variedade de módulos opcionais, como FIP, Profibut, multidrop, Ethernet, GBC, GMC e módulos opcionais GCM +.Suas primeiras versões têm RAM e opcional EPROM ou EEPROM para armazenamento de memória. Novas versões, começando com a versão hardware IC693CPU341-J e firmware Release 4.61, só suporta RAM e Flash opcional para necessidades de memória adicionais.
| Velocidade do processador | 20 MHz |
| Pontos de entrada/saída | 512 |
| Memória de registo | 19.9 KBytes |
| Matemática com ponto flutuante | - Não, não. |
| 16 Sistema BIT | - Sim, sim. |
| Processador |
80C188XL |
CPU341 Número de catálogo IC693CPU341
| Tipo de CPU | Módulo de CPU de slot único |
| Número total de placas base por sistema | 5 (1 placa base da CPU + 4 de expansão e/ou comando remoto) |
| Carga necessária da fonte de alimentação | 490 miliampéries de alimentação +5 VDC |
| Velocidade do processador | 20 MegaHertz |
| Tipo de processador | 80C188XL |
| Temperatura de funcionamento | 0 a 60 °C (32 a 140 °F) ambiente |
| Taxa de varredura típica | 0.3 milissegundos por 1K de lógica (contatos booleanos) |
| Memória de programa de utilizador (máximo) | 80K bytes |
|
Pontos de entrada discretos - %I Pontos de saída discretos - %Q |
512 512 |
| Memória Discreta Global - % G | 1280 bits |
| Empilhadeiras internas - %M | 1024 bits |
| Empilhadeiras de saída (temporárias) - %T | 256 bits |
| Referências de estado do sistema - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits cada) |
| Memória de registo - % R | 9999 palavras |
| Input analógico - % AI | 1024 palavras |
| Output analógico - %AQ | 256 palavras |
| Registros do sistema (Para visualização de tabela de referência somente; não pode ser referenciado no programa lógico do usuário) | 16 palavras (%SR) |
| Temporizadores/contadores | > 2000 |
| Registros de turnos | - Sim, sim. |
| Portos integrados | 1 (utiliza conector na fonte de alimentação do PLC). Suporta protocolos SNP/SNP-X. Requer módulo CMM para suporte ao mestre SNP/SNP-X, CCM ou RTU; módulo PCM para suporte ao mestre RTU. |
| Comunicações | LANTambém suporta Ethernet, FIP, Profibus, GBC, GCM, módulos opcionais GCM+. |
| Desempenho | - Sim, sim. |
| Relógio com bateria | - Sim, sim. |
| Interrupções | - Sim, sim. |
| Tipo de armazenamento de memória | RAM e EPROM ou EEPROM opcional para versões iniciais, começando com a versão de hardware IC693CPU341-J e firmware Release 4.61, apenas RAM e Flash opcional são suportados. |
| Compatibilidade PCM/CCM | - Sim, sim. |
