GE FANUC IC693MDL634, 24 positivos da C.C. do volt/módulo de entrada lógica negativa

GE FANUC IC693MDL634, módulo de entrada de lógica positiva/negativa DC de 24 volts

Descrição do produto

O IC693MDL634 é um módulo de entrada de lógica positiva/negativa de corrente contínua de 24 volts para o controlador lógico programável da série 90-30 da GE Fanuc.O módulo IC693MDL634 tem um grupo com oito pontos de entrada e um terminal de entrada de energia comum. A configuração IC693MDL634 permite características de lógica positiva e lógica negativa. Estas características de entrada são adequadas para uma grande variedade de dispositivos de entrada fornecidos pelo usuário,com uma tensão de saída superior a 1000 V,, botões e interruptores de limite.

Uma vez que a corrente passa através de um ponto de entrada, o resultado é uma lógica 1 na tabela de estado de entrada (%I).ou uma saída isolada +24 VDC pode ser utilizada para fornecer energia a um número limitado de entradas de CCO IC693MDL634 ′s Input Voltage Range vai de 0 a +30 volts DC, e sua corrente de entrada é de 7 mA (típica) na tensão nominal.5 a 30 volts de corrente contínua e uma tensão fora de estado de 0 a +5 volts de corrente contínuaA sua corrente mínima em estado activo é de 3,2 mA e a sua corrente máxima em estado negativo é de 1,1 mA.

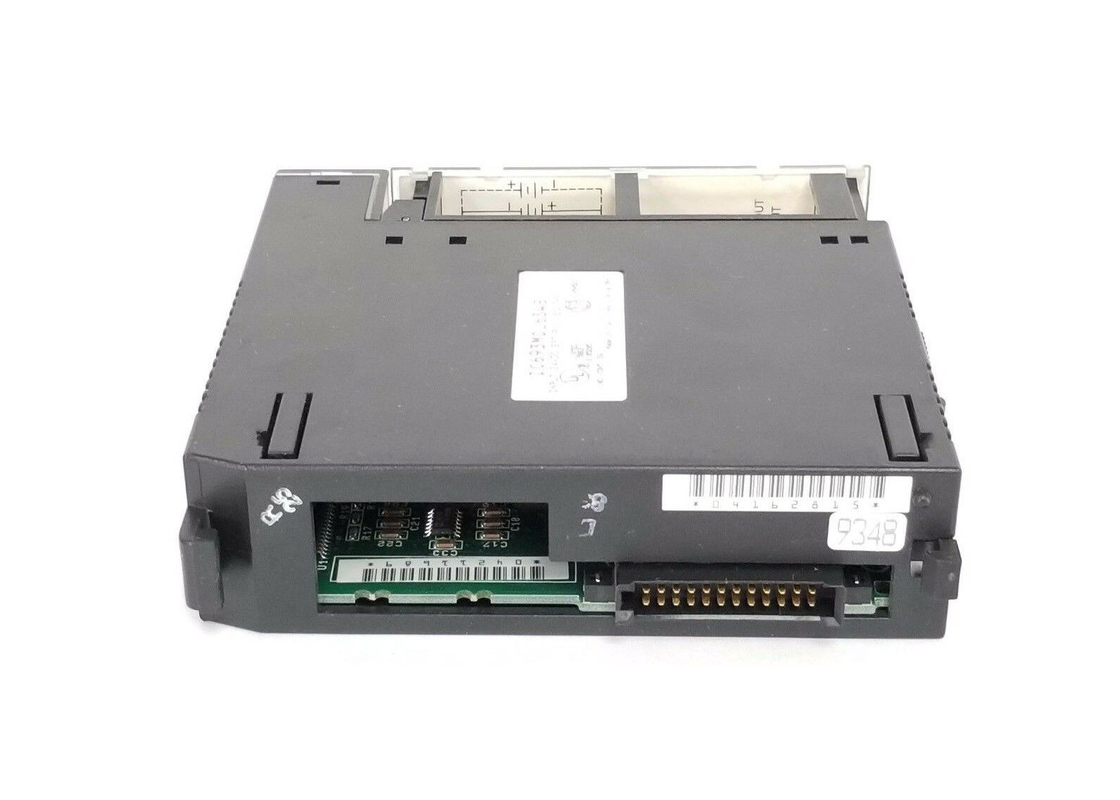

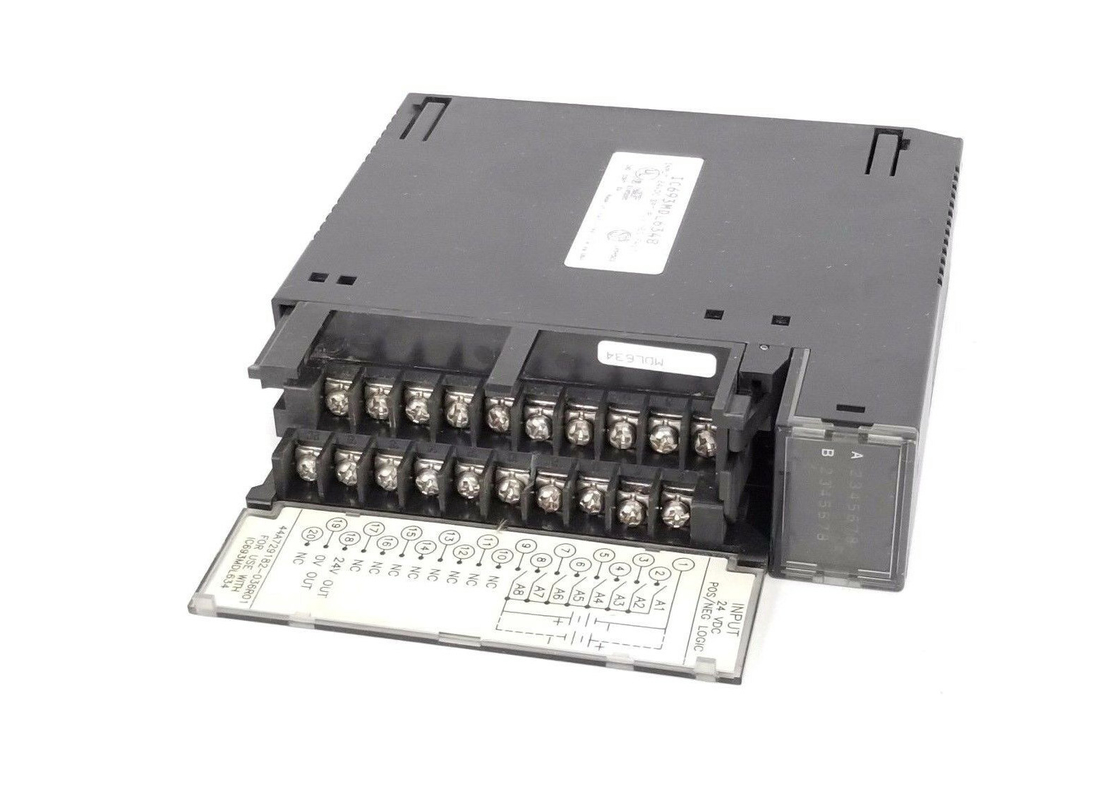

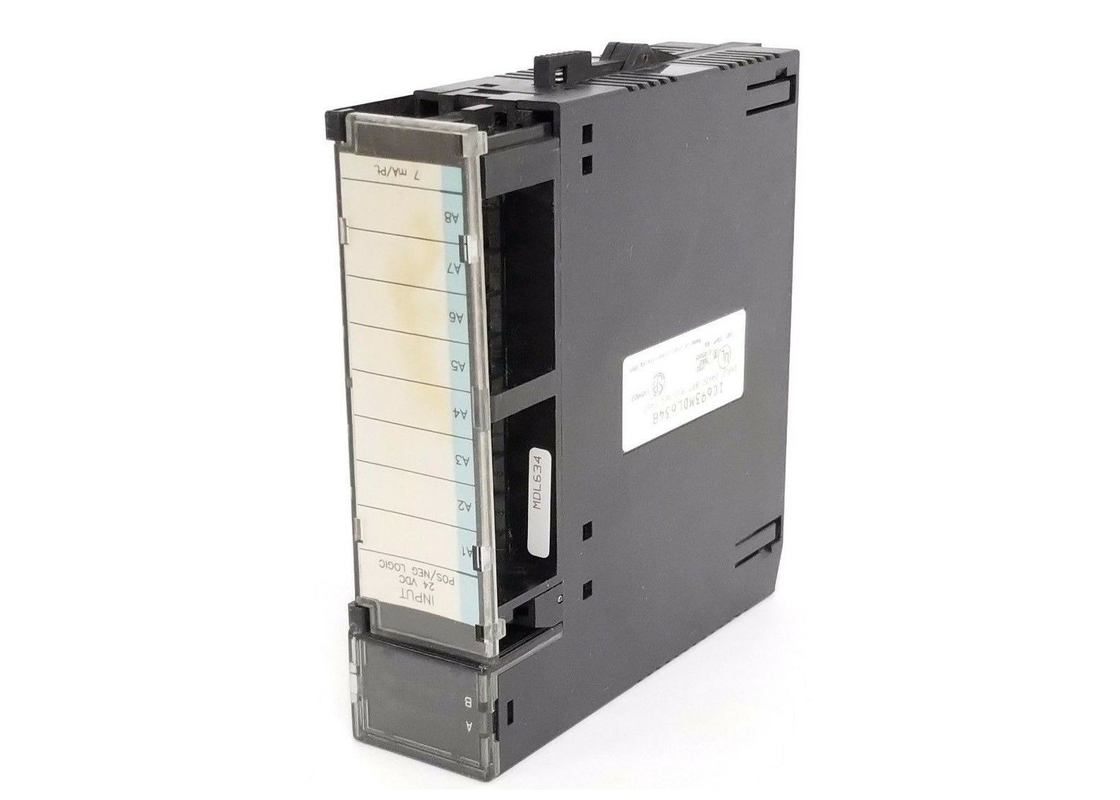

O IC693MDL634 possui indicadores de luz LED na parte superior para uma exibição conveniente do estado ON/OFF para cada um dos seus oito pontos.a linha superior, que é rotulado A1 a 8 (pontos 1 a 8) é utilizado por este módulo.Uma inserção separa a superfície interna e externa da porta articulada IC693MDL634 ′s e é identificável por uma borda esquerda de cor azulInformações sobre a fiação do circuito estão localizadas no interior e informações de identificação podem ser gravadas na superfície externa.Este módulo pode ser instalado em qualquer fenda de I/O de uma placa base de 5 ou 10 fendas num sistema PLC da série 90-30..

Sobre o IC693MDL634

O módulo GE Fanuc IC693MDL634 é um módulo de entrada com uma tensão nominal de 24 Volts DC.É fabricado como parte da linha de produtos da série 90-30 de controladores lógicos programáveis ou PLCs fabricados pela GE Intelligent Platforms / GE Fanuc CompanyEste módulo dispõe de um grupo de 8 pontos de entrada e de um único terminal de entrada de energia comum.A configuração do módulo GE Fanuc IC693MDL634 permite a utilização de características lógicas negativas e positivasAlgumas destas características de entrada são melhor utilizadas para uma variedade de dispositivos de entrada fornecidos pelos utilizadores, por exemplo, botões de pressão e interruptores de limite.a tabela de estado de entrada resulta num nível lógico de 1A potência utilizada para operar os dispositivos de campo pode ser fornecida pelos operadores, mas uma potência de saída isolada de +24 Volts DC pode funcionar como fonte de energia para entradas de CC limitadas.

O módulo de entrada GE Fanuc IC693MDL634 vem com uma faixa de tensão de entrada de 0 a 30 Volts DC e 7 miliampéries de corrente de entrada média nominal na tensão nominal.Este módulo também possui um intervalo de tensão em estado de funcionamento de 11.5 a 30 volts DC, com uma faixa de tensão fora de estado de 0 a 5 volts DC. Ele vem com uma corrente em estado de 3,2 miliamperes no mínimo e uma corrente fora de estado de 1,1 miliamperes no máximo.O módulo IC693MDL634 possui indicadores de luz LED que mostram o estado "ON" e "OFF" para cada um dos 8 pontos de entrada. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Especificações técnicas

Informações técnicas

Voltagem nominal 24 volts CC

Intervalo de tensão de entrada de 0 a +30 volts DC

Entradas por módulo 8 (um grupo com um único elemento comum)

Isolamento 1500 volts entre o lado do campo e o lado lógico

Corrente de entrada 7 mA (típica) à tensão nominal

Características de entrada

Voltagem em estado activo 11,5 a 30 volts DC

Voltagem fora de estado 0 a +5 volts DC

Corrente em estado activo 3,2 mA mínimo

Corrente fora de estado máxima 1,1 mA

Tempo de resposta 7 ms típico

Tempo de resposta de desligamento 7 ms típico

Consumo de energia: 5V 45 mA (todas as entradas ligadas) a partir de um autocarro de 5 volts no plano de fundo

Consumo de energia: 24V 62 mA do autocarro de 24 volts isolado ou da energia fornecida pelo utilizador
