Descrição do produto

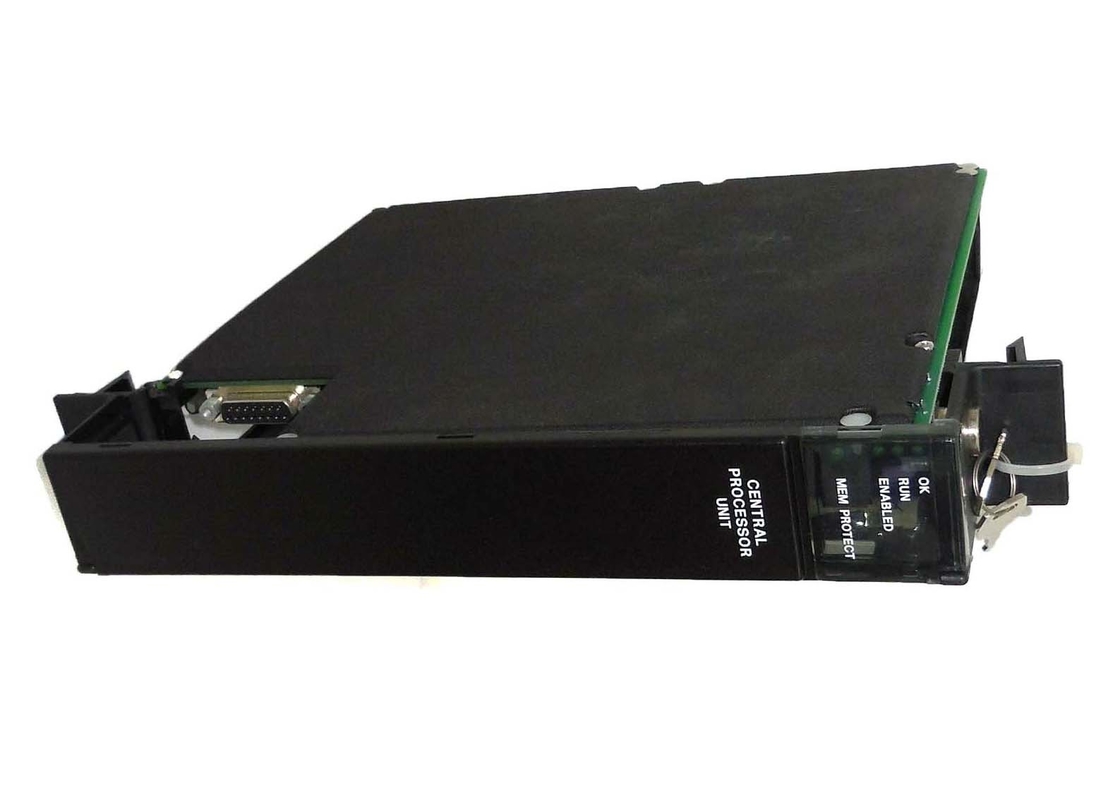

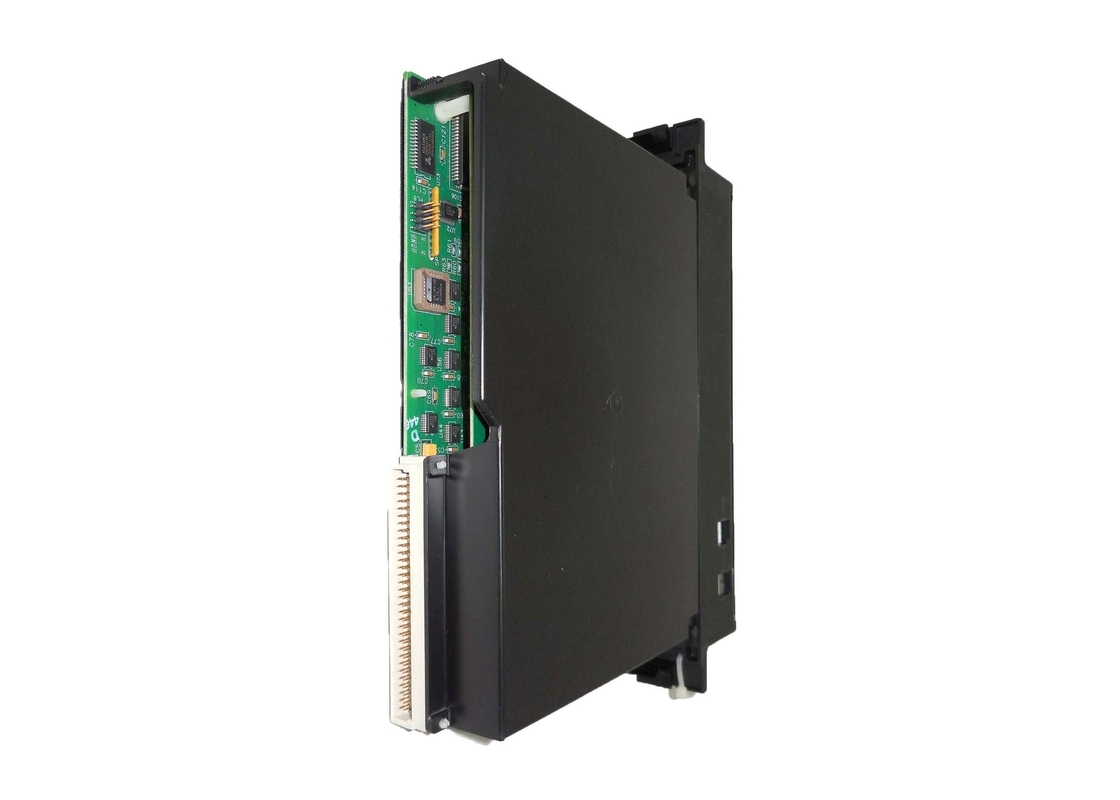

O IC697CPM914 é um módulo redundante do processador central de GMR projetado por GE Fanuc para a série 90-70. O módulo IC697CPM914 é compatível com as versões de software de programação 4,2 de MS-DOS das versões ou mais atrasado. O software de programação de MS-DOS não apoia nenhuma características nova do módulo à exceção do espaço adicional do programa do LD. Para resolver as edições de trabalho que cercam MS-DOS, o software retornará à versão 3,70, que é em conformidade com o software de programação.

O módulo IC697CPM914 é projetado com o modo novo da varredura para os processadores centrais da liberação 6,00. O modo do Microcycle permite que o PLC mantenha o intervalo de tempo entre varreduras do I/O. Para um processo eficiente de varreduras do I/O, o processador central deve conhecer a quantidade da varredura a ser atribuída à varredura da saída. O tempo precisou para a varredura precedente da saída da varredura é exigido sob operações normais para ajudar a calcular a varredura da saída da varredura. A característica das comunicações de série tem limitações de funcionamento. Em toda a varredura, a comunicação de série pode adicionar acima a um máximo de 5 milissegundos, e esta deve ser recordada quando o dispositivo do cão de guarda é ajustado.

O módulo IC697 é posto pela cremalheira do PLC IC697. É vital que a ligação em ponte da cremalheira está carregada porque o PLC não identificará a cremalheira e não pode identificar o erro. Todas as cremalheiras da expansão devem ser postas quando a cremalheira principal recebe o poder, e se o processador central se está operando, as cremalheiras da expansão não podem ser postas durante o processamento. Uma bateria é recomendada ao pôr o módulo IC697CPM914. O PCM inclui uma comunicação da placa traseira do defeito com um valor máximo de 5 segundos. Uma vez que o pedido foi enviado através do PCM ao processador central IC697, o intervalo está aplicado pelo PCM.

Sobre IC697CPM914

O módulo IC697CPM914 é um módulo de 32 bits do processador central com apoio da vírgula flutuante. Este módulo usa um processador 80486DX que tenha uma velocidade de relógio de 32 megahertz. As exigências de poder do módulo são 2,8 ampères de atual nominal e de 5 volts de tensão de C.C. O módulo IC697CPM914 apoia até 512 quilobytes de RAM. A memória bateria-é suportada por uma bateria de lítio a bordo que possa fornecer 6 meses da retenção da memória. Uma porta de série RS-422/RS-485 compatível está disponível no módulo. Este porto pode ser usado para conectar a uma relação da estação de trabalho em um computador de programação. Esta porta de série pode igualmente conectar a uma porta de série em um computador de programação com um RS-422 ao conversor RS-232. A porta de série no módulo IC697CPM914 tem um D-tipo conector de 15 pinos.

Uma conexão paralela a um porto no módulo de transmissor do ônibus pode igualmente ser usada para conectar o módulo do processador central IC697CPM914 a um programador baseado MS-DOS. As conexões dos ethernet para a programação do processador central são apoiadas igualmente. O módulo IC697CPM914 apoia até I/O 8000 I/O análogo e 12.000 em toda a mistura. Um entalhe é exigido na cremalheira do PLC para a instalação do módulo do processador central. Quatro diodos emissores de luz do estado para fornecer atualizações de estado. A programação e a configuração do módulo IC697CPM914 precisam de ser executadas através do software porque o processador central não tem interruptores de MERGULHO para a configuração. Diversos módulos opcionais são apoiados que incluem ethernet, co-processador, controlador do ônibus, e módulos do I/O. A variação da temperatura de trabalho recomendada para o módulo tem 0 a 60 graus Célsio. A escala recomendada para a humidade relativa é 5 a 95%.

Especificações técnicas

Especificações técnicas para IC697CPM914
