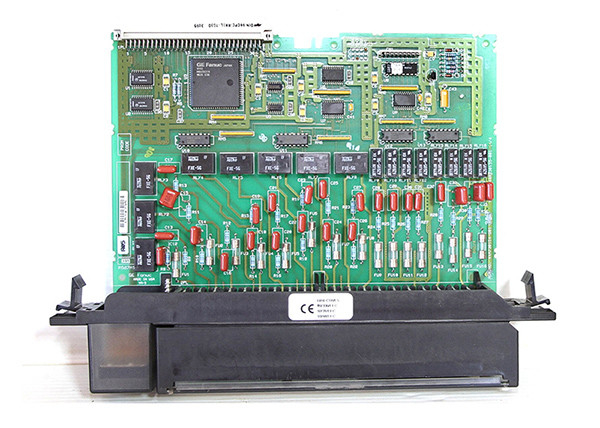

GE FANUC IC697MDL241, módulo entrado discreto de 240 VAC fabricado

GE FANUC IC697MDL241, 240 VAC módulo de entrada discreto fabricado

Descrição do produto

O IC697MDL241 é um módulo de entrada discreto de 240 VAC fabricado pela GE Fanuc. As características destacadas deste módulo incluem 16 pontos isolados individualmente, um filtro de entrada de 20 ms,e compatibilidade do interruptor de proximidadeO módulo IC697MDL241 foi concebido para ser utilizado com um PLC (controlador lógico de proximidade).

O módulo IC697MDL241 é equipado com indicadores LED, que permitem a detecção de ondas de corrente e tensão.que mostram o estado ON-OFF de cada ponto do lado lógico do circuitoO IC697MDL241 é teclado mecanicamente para manter a substituição correta com um tipo semelhante no campo.As referências de E/S são configuráveis pelo utilizador e não são necessários interruptores ou saltadores DIP. A configuração é concluída através da função de configuração do software de programação MS-DOS ou Windows executado no Windows 95 ou Windows NT através do Ethernet TCP/IP ou através da porta SNP.Programação A funcionalidade de configuração do software está convenientemente pré-instalada.

O IC697MDL241 é compatível com uma variedade de dispositivos de entrada, incluindo botões de pressão, interruptores de limite e interruptores seletores, bem como comutadores eletrônicos de proximidade, de 2 fios e 3 fios.Os circuitos de entrada são capacitivos para garantir uma baixa dissipação de calorAs características da corrente de entrada fornecem 10mA tipicamente no estado ON e podem afundar até 5mA de corrente de vazamento quando desligada.O módulo é compatível com uma variedade de interruptores de proximidade de 2 e 3 fios.

Sobre o IC697MDL241

O módulo de entrada IC697MDL241 é um módulo de entrada discreto fabricado pela GE Fanuc como parte da série 90-70.Funciona com 240 volts de tensão nominal AC e possui 16 pontos isolados separados com um tempo de filtro de entrada de 20 milissegundos e compatível com interruptor de proximidadeEste módulo foi concebido e destinado a ser utilizado com controladores lógicos programáveis (PLC), e cada entrada isolada pode funcionar como uma única fase de alimentação AC.Ele também tem entradas que são reativas com as propriedades de corrente-voltagem padrão IECO módulo GE Fanuc IC697MDL241 possui LEDs para indicar o estado de ligação e desligação para cada um dos pontos do lado lógico do circuito.Os LEDs são encontrados no topo do módulo.

O módulo de entrada discreto GE Fanuc IC697MDL241 é mecanicamente ligado para facilitar a substituição por um tipo de módulo correspondente no campo.Os utilizadores podem configurar as referências I/O e os saltadores ou interruptores DIP não são necessários. These configurations can be completed through the configuration functionality of the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system through the SNP port or Ethernet TCP/IP portA função de configuração do software de programação está pré-instalada. O módulo IC697MDL241 é combinado com uma coleção de dispositivos de entrada, tais como interruptores de limite, interruptores de seleção, botões,com um comprimento de saída superior a 80 mm,O módulo IC697MDL241 possui circuitos de entrada capacitivos que garantem uma baixa dissipação de calor, o que contribui para a fiabilidade e a longa vida do módulo.Ele tem uma corrente de entrada típica de 10 miliamps no estado de funcionamento e também pode afundar uma corrente de vazamento de até 5 miliamps no estado de desligamento.

Especificações técnicas

Informações técnicas

EspecseIca)tIems
