Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | YASKAWA | Modelo: | SGMAS-04ACA2C |
|---|---|---|---|
| Série: | SGMAS | Tensão: | 200V |
| Tipo de produto da tensão: | C.A. | Poder: | 50W |
| INS: | B | Lugar de origem: | Japão |
| Garantia: | 1 ano |

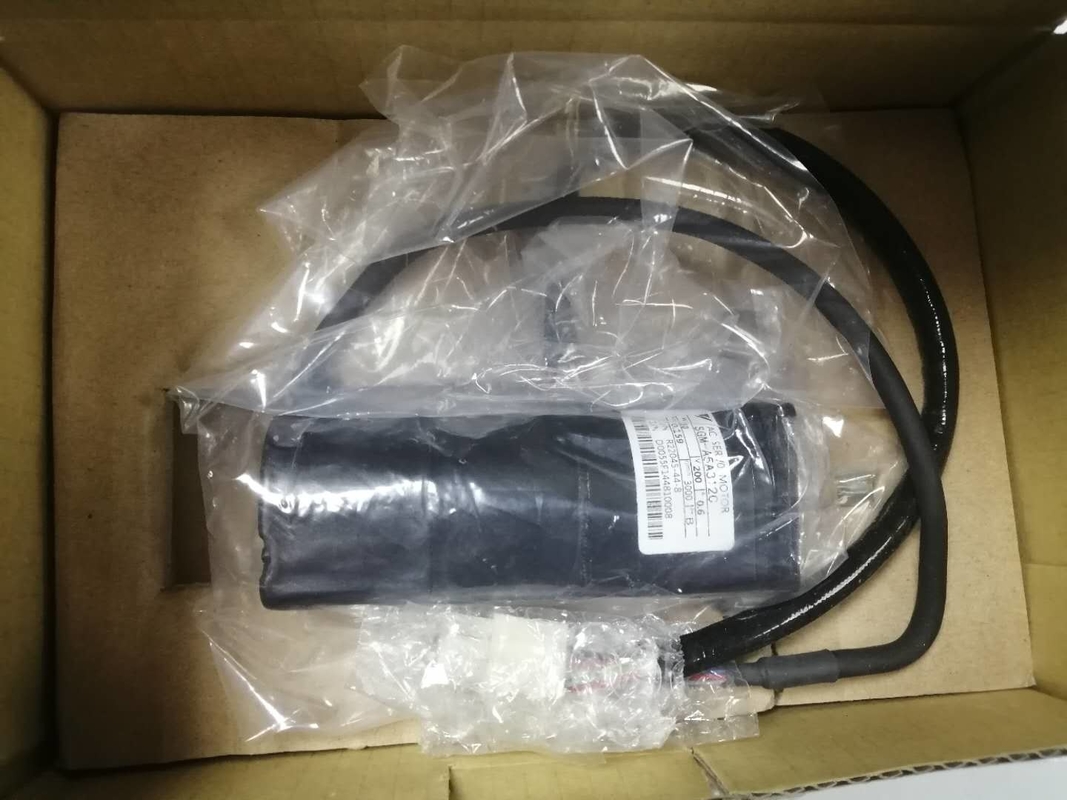

Servo motor industrial SGMAS-A5A2A2C Yaskawa feito em Japão 50W 200V
DETALHES RÁPIDOS
DESCRIÇÃO
SEPCIFICATIONS
Corrente contínua: 0.66A
Corrente máxima: 2.9A
Torque avaliado: 0.159N-m
Torque máximo: 0.96N-m
Velocidade máxima: 3000rpm (4500rmp máximo)
Codificador: codificador 17bit absoluto
¡ M2¢ 10−4 da inércia JL quilograma da carga: 0,026
Eixo: em linha reta sem chave
Freio: Sim (24VDC)
Massa: 0.4kg (0.88lb)
Sinais de entrada da verificação.
Verifique a fiação do sinal de entrada no modo de monitor. Para o método de verificação, refira a operação 4.1.6 no modo de monitor.
Verificando a volta do método cada linha de sinal conectada SOBRE e para certificar-se de FORA as mudanças da exposição do bocado do monitor em conformidade.
Se as linhas de sinal abaixo não são prendidas corretamente, o motor não gerencie. Sempre fio elas corretamente. (Se as linhas de sinal não devem ser usada, curto elas como necessário.)
Servo da volta (motor) SOBRE
Gire o servo SOBRE como segue:
(1) verificação que nenhuma referência foi entrada
Para o controle da velocidade/torque (SGDA-jjjS): V-REF (1CN-3) e a T-referência (1CN-1) estão em 0 V.
Para o controle de posição (SGDA-jjjP): Os PULS (1CN-1) e o SINAL (1CN-3) são fixados.
(2) volta o servo no sinal SOBRE.
Ajuste o FILHO (1CN-14) a 0 V. Se normal, o motor é girado SOBRE e o operador de Digitas indica os dados segundo as indicações da figura. Se uma exposição de alarme aparece, tome a ação apropriada como descrito na lista do apêndice E de exposições de alarme.
Opere pela entrada de referência.
O procedimento de funcionamento difere de acordo com o modo de controle de Servopack usado
(Esta seção descreve o ajuste padrão do controle de velocidade.)
(1) gradualmente para aumentar a tensão da entrada de referência da velocidade (V-REF, 1CN-3). O motor girará.
Verifique os seguintes artigos no modo de monitor (veja a página 179):
