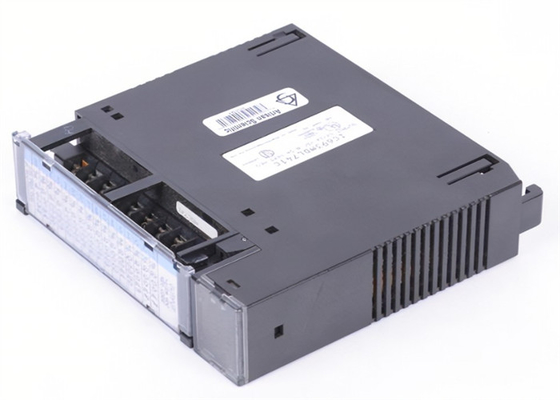

O módulo GE FANUC IC693MDL741 é um módulo GE FANUC de 6 pontos de entrada/saída da série 90-30 PLCS

GE FANUCIC693MDL741Módulo é um módulo de entrada/saída de 6 pontos GE FANUC Série 90-30 PLCS

Especificações técnicas do IC693MDL741

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc; Emerson Automation (atual)
Número da parte IC693MDL741
Série Série 90-30
Número da parte IC693MDL741
Tipo de produto I/S digital
Descrição do produto Módulo de saída discreto
Compatibilidade PLCs GE Fanuc 90-30
Número de canais 16
Pontos de saída 16
Corrente máxima do módulo 110 milliamps
Número de grupos de saída Dois (2)
Voltagem de entrada do módulo 5 volts DC
Canais por grupo Oito (8)

Voltagem nominal 12/ 24 Volts DC
Isolamento: 1500 volts entre o lado do campo e o lado lógico; 500 volts entre os grupos
Queda máxima da tensão de saída 0,5 volts
Intervalo de tensão de saída 12-24 VDC com (+ 20%, -15%)
Temperatura de funcionamento de 0 a 60 graus Celsius
Voltagem de saída nominal 12 / 24 VDC
Situação do ciclo de vida do produto* Descontinuado/obsoleto
Corrente de saída 0,5 amperes por ponto; 2 amperes por ponto comum
Dose de corrente 110 mA (todas as saídas activas)
Tempo de resposta máximo 2 ms
Tempo de resposta desligado, máximo 2 ms
Voltagem de saída Caixa 0,5 volts, máximo
Fugas fora do estado máximo de 1 mA

Sobre o IC693MDL741

O IC693MDL741 faz parte da plataforma Emerson Automation's Series 90-30 Programmable Logic Controller (PLC), anteriormente da GE Fanuc.suportando a configuração de fiação lógica negativaEste módulo é equipado com 16 indicadores de saída LED que representam o estado operacional de cada canal do módulo.O IC693MDL741 fornece uma faixa de tensão de saída de 12 a 24 volts DC, + 20%, e 15%). Ele tem uma classificação de corrente de saída de 0,5 Ampère por ponto e 2,0 Ampère por comum, enquanto os agrupamentos de saída são Oito (8) canais por grupo.Este módulo não vem com isolamento de canal individual, no entantoO isolamento de grupo para grupo é de 500 volts e 1500 volts entre o lado do campo e o lado lógico ou isolamento óptico.Este módulo é também fornecido com um inserto de módulo onde os utilizadores podem fornecer, descrições escritas das saídas atribuídas. O IC693MDL741 é instalado numa placa base da série 90-30, ocupando uma única ranhura.com uma tensão de até 100 V,As características de saída deste módulo incluem queda de tensão de 0,5 Volts, vazamento fora de estado de 1 mA, tempo de resposta de sinal ligado e desligado de 2 ms, no máximo.O consumo de corrente do IC693MDL741 é de 110 mA quando todas as saídas estão energizadasO IC693MDL741 é capaz de energizar cargas elétricas como arrancadores de motores, solenoides, lâmpadas indicadoras e anúncios.Pode também ser utilizado com cargas AC, desde que um relé interposto esteja instalado entre.

O módulo IC693MDL741 de 16 pontos é um módulo de E/S para os PLCs da série 90-30 da GE Fanuc. O módulo pode ser instalado em qualquer slot de um PLC da série 90-30 da GE que tenha uma placa base de 5 ou 10 slots.A placa base forma a base do PLC com todos os outros componentes montados neleQuando todos os pontos do módulo IC693MDL741 estiverem ligados, a corrente do módulo a partir da placa base é de 110 milliamps.O módulo IC693MDL741 não contém nenhum fusível.

O módulo IC693MDL741 é um módulo de saída lógica negativa de 12 a 24 volts.Os LED que indicam o estado desligado dos pontos de saída estão disponíveis no móduloO módulo IC693MDL741 afunda a corrente das cargas para o autocarro de potência negativa ou para o usuário comum e, portanto, tem características lógicas negativas.Solenoides e indicadores são alguns dos dispositivos que podem ser utilizados com o módulo IC693MDL741A gama de tensões de saída é de 12 a 24 volts DC. Até 1500 volts de isolamento estão disponíveis entre os lados campo e lógica e 500 volts de isolamento estão disponíveis entre os grupos.A queda de tensão de saída máxima é 0.5 volts. O pico de fuga de estado é de 1 miliampere. As faixas de temperatura de trabalho e armazenamento para o módulo são de 0 a 60 graus Celsius e -40 a 85 graus Celsius, respectivamente.
