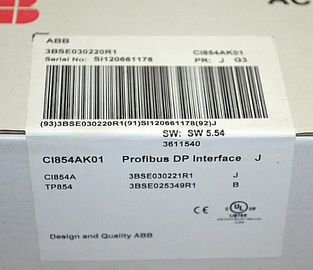

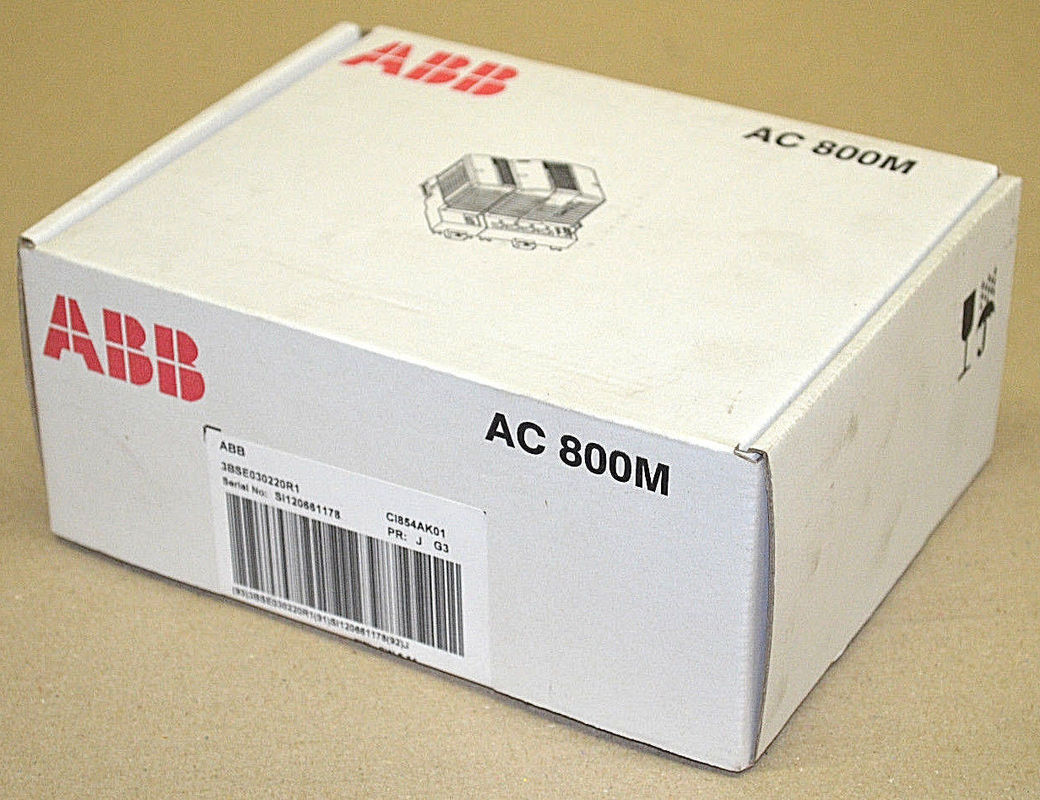

MÓDULO de RELAÇÃO PROFIBUS do módulo CI854AK01 do I/O de ABB S800 J 3BSE030220R1 (CI854A+TP854)
Detalhes do produto:
| Marca: | ABB |
| Certificação: | CE |
| Número do modelo: | CI854AK01 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Contact us |
| Detalhes da embalagem: | Caixa original nova |
| Tempo de entrega: | Em stock |
| Termos de pagamento: | T/T/paypal |
| Habilidade da fonte: | 50 |
|
Informação detalhada |
|||
| Nome do produto: | Módulo do I/O | modelo N º: | CI854AK01 |
|---|---|---|---|
| Número do artigo: | 3BSE030220R1 | Protocolo: | PROFIBUS DP-V1 |
| Mestre ou escravo: | Mestre | Sistema: | 800xA |
| Destacar: | Módulo de E/S ABB S800 PROFIBUS,Módulo de interface ABB CI854AK01,módulo de E/S digital com garantia |
||
Descrição de produto
MÓDULO de RELAÇÃO PROFIBUS do módulo CI854AK01 do I/O de ABB S800 J 3BSE030220R1
(CI854A+TP854)
Comunicações
| Modelo não. | Protocolo | Mestre ou escravo |
| CI801 | PROFIBUS DP-V1 | Escravo |
| CI840A | PROFIBUS DP-V1 | Escravo |
| CI853 | COMLI e MODBUS RTU | Mestre/escravo |
| CI854B | PROFIBUS DP-V1 | Mestre |
| CI855 | O MasterBus 300 de ABB | Mestre |
| CI856 | I/O DO S100 DE ABB | Mestre |
| CI857 | O INSUM DE ABB | Mestre |
| CI858 | O DriveBus de ABB | Mestre |
| CI860 | HSE de Fieldbus da FUNDAÇÃO | Mestre/escravo |
| CI865 | I/O do Satt de ABB | Mestre |
| CI867 | MODBUS TCP | Mestre/escravo |
| CI868 | IEC 61850 | Mestre/escravo |
| CI869 | O Advant Fieldbus 100 de ABB | Escravo |
| CI871 | PROFINET IO | Mestre |
| CI873 | IP dos ethernet/DeviceNet | Mestre |
| TB820V2 | O Modulebus de ABB | Escravo |
| TB825 (multi modo) | O Modulebus de ABB | Escravo |
| TB826 (único modo) | O Modulebus de ABB | Escravo |
| TB840A | O Modulebus de ABB | Escravo |
| TB842 | O Modulebus de ABB | Não aplicável |
| TU807 | O Modulebus de ABB | Não aplicável |
| TU840 | O Modulebus de ABB | Não aplicável |
| TU841 | O Modulebus de ABB | Não aplicável |
| TU846 | O Modulebus de ABB | Não aplicável |
| TU847 | O Modulebus de ABB | Não aplicável |
| TU848 | O Modulebus de ABB | Não aplicável |
| TU849 | O Modulebus de ABB | Não aplicável |
Descrição de CI854AK01
O DP de PROFIBUS é um protocolo de múltiplos propósitos de alta velocidade do ônibus (até 12Mbit/s) para interconectar dispositivos do campo, como o I/O remoto, as movimentações, o equipamento bonde de baixa tensão, e os controladores. O DP de PROFIBUS pode ser conectado à C.A. 800M através da relação de comunicação de CI854B. O CI854B inclui dois portos de PROFIBUS para realizar que a linha redundância e ele igualmente apoia a redundância mestra de PROFIBUS.
A redundância mestra é apoiada em uma comunicação de PROFIBUS-DP usando dois módulos de relação de uma comunicação de CI854B. A redundância mestra pode ser combinada com a redundância do processador central e a redundância de CEXbus (BC810). Os módulos são montados em um trilho do RUÍDO e em uma relação diretamente com o sistema do I/O S800, e em outros sistemas do I/O também, incluindo sistemas proficientes de todo o Fieldbus de PROFIBUS DP/DP-V1 e de FUNDAÇÃO.
O DP de PROFIBUS deve ser terminado nos dois nós ultraperiféricos. Isto é feito geralmente usando conectores com terminação incorporado. Para garantir uma terminação de trabalho correta o conector tem que ser obstruído e poder ser fornecido.
Incluir do pacote: uma relação de comunicação CI854BK01 e uma placa de base TP854.
(Somente compatível com sistema 800xA 6.0.3.2, construtor compacto 6.0.0-2 do controle e avante. Veja por favor a atualização do produto para mais informação.)
Informação geral
| Protocolo | PROFIBUS DP-V1 |
| Número do artigo | 3BSE069449R1 (CI854BK01) |
| Mestre ou escravo | Mestre |
| Número de canais | 2 |
| Velocidade da transmissão | 9.6 - 12 000 kbit/s |
| Linha redundância | Sim |
| Redundância do módulo | Sim |
| Troca quente | Sim |
| Usado junto com o controlador do HI | Sim |
Dados detalhados
| Unidades máximas no ônibus de CEX | 12 |
| Conector | Fêmea do DB (9-pin) |
| 24 tipos do consumo de V. | 190 miliampères |
Ambiental e certificação
| Temperatura, operando-se | °C 55 |
| Classe da proteção | IP20 de acordo com EN60529, IEC 529 |
| Marcação do CE | Sim |
| Certificados marinhos | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformidade de RoHS | 50581:2012 do EN |
| Conformidade de WEEE | DIRECTIVE/2012/19/EU |
Características e benefícios
- Usado para conectar o I/O e instrumentos remotos do fieldbus através do DP de PROFIBUS
- Possível conectar o PA de PROFIBUS ao CI854B através do PROFIBUS que liga o dispositivo LD 800P
- O CI854B pode ser ajustado redundante
Dimensões
| Altura | 185 milímetros (7,3 dentro.) |
| Largura | 59 milímetros (2,3 dentro.) |
| Profundidade | 127,5 milímetros (5,0 dentro.) |
| Peso (que inclui a base) | 700 g (1,5 libras) |
