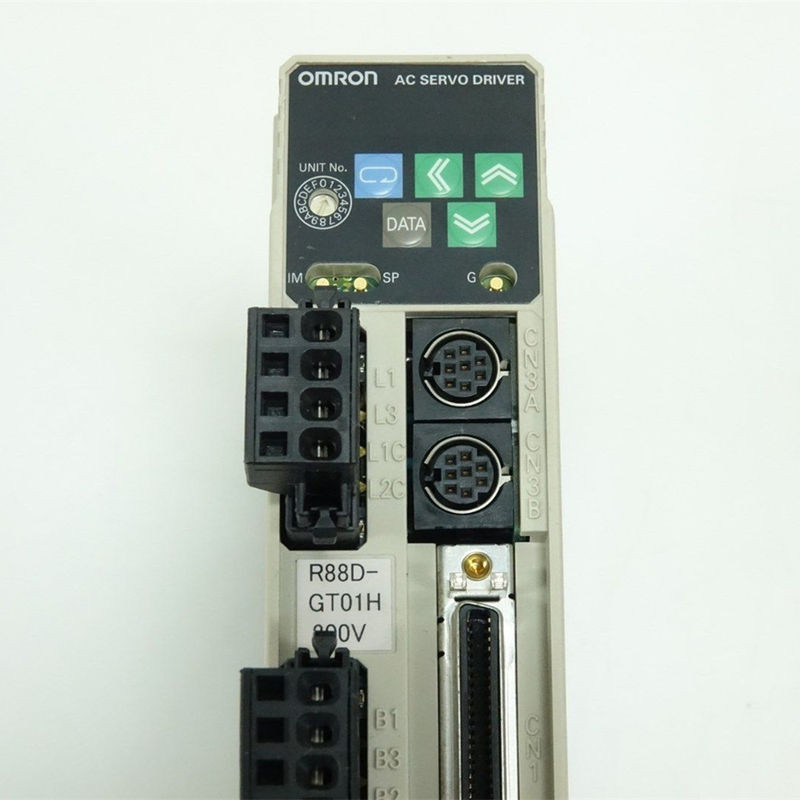

Entradas monofásicas do trem de pulso das entradas análogas da C.A. Servodriver OMRON R88D-GT01H-Z

: Imagem Grande : Entradas monofásicas do trem de pulso das entradas análogas da C.A. Servodriver OMRON R88D-GT01H-Z

Detalhes do produto:

Lugar de origem:	Japão
Marca:	OMRON
Número do modelo:	R88D-GT01H-Z

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	NOVO na caixa original
Tempo de entrega:	5-8 dias do trabalho
Termos de pagamento:	T/T.
Habilidade da fonte:	100

Contato

Descrição de produto detalhada

Marca:	OMRON	Modelo:	R88D-GT01H-Z
Origem:	Japão	Ar condicionado:	200 V
Potência:	100 W	Embalagem:	Cartão
Destacar:	servo motor ewing da máquina , servo motor elétrico

AC Servodriver OMRON Fase Única R88D-GT01H-Z Entradas analógicas Entradas de trem de pulso

R88D-GT01H-Z novo controlador de servo Omron original

O servomotor geral é usado como codificador ou codificador incremental, seu princípio de funcionamento é um pulso de fase AB mais um pulso de fase Z.AB para pulso pode ser entendido como os dois grupos são independentes um do outro e a diferença de fase de 90 ° a 360 ° do círculo de grade é dividido em 2500 grade, tais como quando a rotação como A levando B alcançado pode ser entendido como A para a frente, o oposto é invertido, de modo que quando a rotação produzido uma borda ascendente, uma borda descendente, subir ao longo, B B queda para baixo,É por isso que o servo motor descrito nos livros de especificaçõesA fase Z gera um pulso por ciclo.

OR88D-GT01H-ZO novo servomotor original da Omron produziu um servomotor padrão neste caso, exigindo 10.000 pulsos por revolução.

Precisamos de menos para controlar uma rotação

1Direcção de rotação (ou seja, direcção da fase AB)

2Número de ciclos de rotação (ou seja, número de pulsos)

3. Velocidade de rotação (ou seja, frequência de saída do pulso).

Agora vamos calcular a frequência de pulso de alta zui de rotação servo.então a grande frequência de saída de zui que precisamos fornecer é 5000RPM * 10000PLS / 60S = 833.333KHz, que está além da grande frequência de saída de zui de PLC que é 200KHz

Servo Drives.

Especificações		Modelo
Monofase 100 VAC	50 W	R88D-GTA5L
	100 W	R88D-GT01L
	200 W	R88D-GT02L
	400 W	R88D-GT04L
Monofase 200 VAC	50 W	R88D-GT01H
	100 W	R88D-GT01H
	200 W	R88D-GT02H
	400 W	R88D-GT04H
Dispositivos de transmissão	750 W	R88D-GT08H
	1 kW	R88D-GT10H
	900 W	R88D-GT15H
	1 kW
	1.5 kW
Três fases 200 VAC	2 kW	R88D-GT20H
	2 kW	R88D-GT30H
	3 kW	R88D-GT30H
	3 kW	R88D-GT50H
	4 kW
	4.5 kW
	5 kW
	6 kW	R88D-GT75H
	7.5 kW	R88D-GT75H

Servo-drives com potência de entrada de 200 VAC monofásica

Ponto			R88D- GT01H	R88D- GT02H	R88D- GT04H	R88D- GT08H	R88D- GT10H	R88D- GT15H
Corrente de saída contínua (rms)			1.16 A	1.6 A	2.7 A	4.0 A	5.9 A	9.8 A
Potência máxima momentânea corrente (rms)			3.5 A	5.3 A	7.1 A	14.1 A	21.2 A	28.3 A
Input potência fornecimento	Circuito principal	Potência fornecimento capacidade	0.5 KVA	0.5 KVA	0.9 KVA	1.3 KVA	1.8 KVA	2.3 KVA
		Potência fornecimento tensão	Monofase de 200 a 240 VAC (170 a 264 V), 50/60 Hz			De uma só fase ou de três fases 200 a 240 VAC (170 a 264 V), 50/60 Hz
		Classificados corrente	1.3 A	2.0 A	3.7 A	5.0/3.3 * 1 A	7.5/4.1 *1 A	11/8.0 * 1 A
	Controle circuito	Potência fornecimento tensão	Monofase de 200 a 240 VAC (170 a 264 V), 50/60 Hz
	Controle circuito	Classificados corrente	0.05 A	0.05 A	0.05 A	0.05 A	0.07 A	0.07 A
Calor Gênero erados	Circuito principal		14.3 W	14.8 W	23.6 W	38.7 W	52.9 W	105.9 W
Calor Gênero erados	Circuito de controlo		4.5 W	4.5 W	4.5 W	4.3 W	6.1 W	6.1 W
Frequência PWM			120,0 kHz		60,0 kHz
Peso			Aproximadamente. 00,8 kg	Aproximadamente. 00,8 kg	Aproximadamente. 1.1 kg	Aproximadamente. 1.5 kg	Aproximadamente. 10,7 kg	Aproximadamente. 10,7 kg
Motor máximo aplicável capacidade			100 W	200 W	400 W	750 W	1 k W	1.5 kW
Aplicação cabo Servo- motores (R88M-)	3,000-r/min Servomotores	[INC]	G05030H G10030H	G20030H	G40030H	G75030H	---	---
	3,000-r/min Servomotores	- Não.	G05030T G10030T	G20030T	G40030T	G75030T	---	G1K030T G1K530T
	3,000-r/min Flat Servomotores	[INC]	GP10030H	GP20030H	GP40030H	---	---	---
	3,000-r/min Flat Servomotores	- Não.	GP10030T	GP20030T	GP40030T	---	---	---
	2,000-r/min Servomotores	- Não.	---	---	---	---	G1K020T	G1K520T
	1,000-r/min Servomotores	- Não.	---	---	---	---	---	G90010T
Método de controlo			Servo totalmente digital
Método do inversor			Método PWM com accionamento IGBT
Per- Forma- Ação	Faixa de controlo de velocidade		1:5000
	Variabilidade da velocidade: carga Característica		00,01% ou menos a 0% a 100% (a velocidade nominal)
	Variabilidade da velocidade: Tensão Característica		0% a ±10% da tensão nominal (a rotação nominal)
	Variabilidade da velocidade: Temperatura Característica		± 0,1% ou menos a 0 a 50 °C (a velocidade nominal)
	Regulação do binário Reproducibilidade		± 3%

*1. O valor à esquerda corresponde à potência de entrada de fase única e o valor à direita corresponde à potência de entrada de três fases.
