Módulo de fonte de alimentação redundante

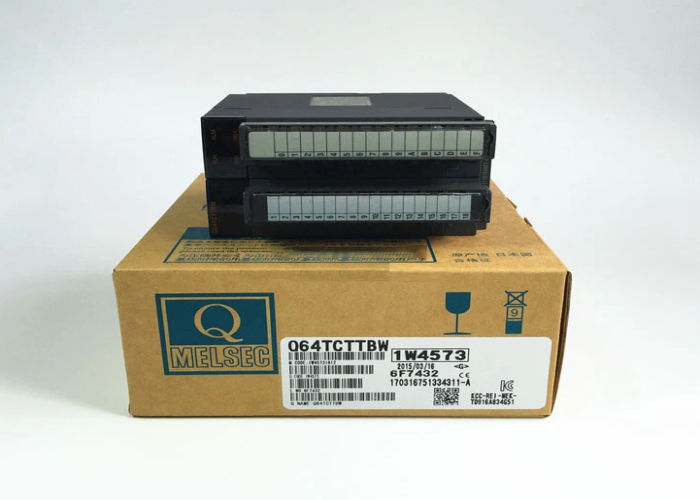

Q64TCTTBW Módulo de Fonte de Alimentação Redundante Universal Mitsubishi, Modelo 100 a 240 V CA

Name: Q64TCTTBW Módulo de Fonte de Alimentação Redundante Universal Mitsubishi, Modelo 100 a 240 V CA
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Japão
Marca:	MITSUBISHI
Certificação:	CE
Número do modelo:	Q64TCTTBW

Informações detalhadas

Lugar de origem:

Japão

Marca:

MITSUBISHI

Certificação:

Número do modelo:

Q64TCTTBW

Marca:

Mitsubishi

Número modenl:

Q64TCTTBW

País de origem:

JAPÃO

Capacidade do programa:

8 etapas de k

velocidade de processamento da operação básica (instrução do LD):

0,12 μs

Entrada:

C.A. de 100 a 240 V

Saída:

5 V DC/3 A

Tipo:

Módulo de fonte de alimentação redundante

Destacar:

High Light

Destacar:

módulo de fonte de alimentação do plc

módulo da redundância do diodo

Trading Information

Quantidade de ordem mínima:

Preço:

Contact

Detalhes da embalagem:

novo e original

Tempo de entrega:

5-7 dias

Termos de pagamento:

T/T, Western Union, Paypal

Habilidade da fonte:

100

Descrição do produto

Q64TCTTBW Módulo de Fonte de Alimentação Redundante Universal Mitsubishi

Q64TCTTBW Descrição

O Mitsubishi Q64TCTTBW é um módulo de entrada de termopar de alta velocidade e alta precisão para a série MELSEC-Q de Controladores Lógicos Programáveis (CLPs). Este módulo foi projetado para conectar termopares diretamente, sem exigir um condicionador de sinal ou transmissor externo. Ele converte os pequenos sinais de milivolts dos termopares em valores digitais, fornecendo dados precisos de temperatura para a CPU para controle e monitoramento de processos. O "BW" no nome do modelo indica que este módulo está em conformidade com a diretiva RoHS2 europeia (2011/65/UE), restringindo o uso de certas substâncias perigosas.

Q64TCTTBW Recursos

•
Entrada de Quatro Canais:Pode conectar até quatro termopares simultaneamente, economizando espaço e custo em comparação com o uso de transmissores individuais.
•
Amostragem de Alta Velocidade:Oferece uma velocidade de conversão rápida de 80ms por canal (320ms para todos os 4 canais), permitindo uma resposta rápida às mudanças de temperatura.
•
Amplo Suporte a Termopares:Compatível com uma ampla gama de tipos internacionais de termopares (por exemplo, J, K, T, R, S, B, E, N, PLII, W5Re/W26Re), proporcionando grande flexibilidade para diferentes requisitos de aplicação e faixas de temperatura.
•
Alta Precisão:Apresenta alta resolução (para alguns tipos até 0,1°C) e precisão, garantindo medição de temperatura confiável para processos críticos.
•
Compensação de Junção Fria Embutida:Inclui um circuito de compensação integrado, eliminando a necessidade de um compensador de junção fria externo e simplificando a fiação.
•
Função de Detecção de Desconexão:Pode detectar automaticamente se um fio de termopar está quebrado (circuito aberto) e notificar a CPU do CLP, o que é crucial para funções de alarme e segurança.
•
Fácil Configuração com GX Works2:Todos os parâmetros, incluindo tipo de termopar, faixa de temperatura e configurações de alarme, são facilmente configurados usando o software de engenharia GX Works2 da Mitsubishi, eliminando a necessidade de dimensionamento manual no programa de lógica ladder.

Q64TCTTBW Materiais e Aplicações

•
Materiais:A caixa do módulo é construída com plástico robusto e retardador de chamas. O bloco de terminais usa materiais de alta qualidade e resistentes ao calor. Os componentes eletrônicos internos são montados em uma placa de circuito impresso com conversores analógico-digitais de precisão.
•
Aplicações Primárias:
- •
  Máquinas de Moldagem por Injeção de Plástico:Para controle de temperatura do cilindro e do bico.
- •
  Tratamento Térmico e Fornos Industriais:Para monitoramento e controle de temperaturas de fornos.
- •
  Processamento de Alimentos e Bebidas:Para processos de cozimento, pasteurização e esterilização.
- •
  Câmaras Ambientais:Para monitoramento e perfilamento precisos de temperatura.
- •
  Sistemas HVAC:Para monitoramento de estágios de alta temperatura em grandes sistemas comerciais.

Q64TCTTBW Parâmetros Importantes

As principais especificações para o módulo de entrada de termopar Mitsubishi Q64TCTTBW são resumidas na tabela abaixo.

Parâmetro	Especificação	Notas / Detalhes
Modelo	Q64TCTTBW	Versão em conformidade com RoHS2
Número de Canais	4 canais	Os canais podem ser usados independentemente.
Tipo de Entrada	Termopar (TC)
Padrões de Termopar Suportados	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	Cobre os tipos internacionais mais comuns.
Faixa de Entrada Permitida	Varia por tipo. Exemplo: • Tipo K: -200 a +1370°C • Tipo J: -100 a +1200°C	Consulte o manual para obter faixas completas.
Saída Digital	Binário assinado de 16 bits (faixa de -2000 a 12500 típica)	Dimensionável para unidades de engenharia (por exemplo, °C) no CLP.
Precisão	±0,3% da escala total (para tipo K: ±2,5°C)	A precisão varia com o tipo e a faixa do termopar.
Velocidade de Conversão	80 ms/canal	320 ms para atualizar todos os 4 canais.
Resolução	Depende do tipo (por exemplo, 0,1°C para o tipo K abaixo de 0°C)
Erro de Compensação de Junção Fria	±1,0°C
Isolamento	Isolamento por fotacoplador entre canais e CLP.	Isolamento canal a canal.
Pontos de E/S Ocupados	16 pontos de E/S	Conta para a contagem total de E/S do CLP.
Consumo de Energia	5V CC, 0,35A (do barramento de 5V na unidade base)
Dimensões Externas	27,8 (A) x 98 (L) x 99,5 (P) mm	Tamanho padrão de módulo único para a série Q.
Software Compatível	GX Works2

性能仕様

制御出力
温度入力点数
使用可能熱電対
精度	指示精度	周围温度:25±5℃
		周围温度:0～55℃
	冷接点補償精度(周围温度:0～55℃)	温度測定値:-100℃以上
		温度測定値:-150～-100℃
		温度測定値:-200～-150℃
サンプリング周期
制御出力周期
入力インピーダンス
入力フィルタ
センサ補正値設定
センサ入力断線時の動作
温度制御方式
PID定数範围	PID定数設定
	比例帯(P)
	積分時間(I)
	微分時間(D)
目標値設定範围
不感帯設定範围
トランジスタ出力	出力信号
	定格負荷電圧
	最大負荷電流
	最大突入電流
	OFF時漏洩電流
	ON時最大電圧降下
	応答時間	OFF→ON
		ON→OFF
絶縁方式
絶縁耐圧
絶縁抵抗
ヒータ断線検知仕様	電流センサ
	入力精度
	警報遅延回数
外部配線接続方式
入出力占有点数
DC5V内部消費電流
外形寸法	高さ(H)
	幅(W)
	奥行き(D)
質量

トランジスタ出力

4チャンネル／ユニット

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

フルスケール×(±0.3％)

フルスケール×(±0.7％)

±1.0℃以内

±2.0℃以内

±3.0℃以内

500ms／4チャンネル

1～100s

1MΩ

0～100s(0:入力フィルタOFF)

-50.00～50.00％

アップスケール処理

PID ON/OFFパルスまたは2位置制御

オートチューニングによる設定が可能

0.0～1000.0％(0.0:2位置制御)

1～3600s

0～3600s(0:PI制御)

使用する熱電対で設定した温度範囲内

0.1～10.0％

ON/OFFパルス

DC10～30V

0.1A／1点,0.4A／1コモン

0.4A,10ms

0.1mA以下

DC1.0V(TYP.) 0.1A,DC2.5V(MAX.) 0.1A

2ms以下

入力とアース間,入力チャンネル間:トランス絶縁

入力とアース間,入力チャンネル間:AC500V　1分間

入力とアース間,入力チャンネル間:DC500V　20MΩ以上

(株)ユー・アール・ディー社製電流センサ
・CTL-12-S36-8(0.0～100.0A)
・CTL-6-P(0.00～20.00A)
・CTL-6-P-H(0.00～20.00A)

フルスケール×(±1.0％)

3～255

18点ネジ端子台(M3ネジ)×2

32点,2スロット(I/O割付:空き 16点＋インテリ 16点)

0.64A

98mm

55.2mm

112mm

0.30kg
