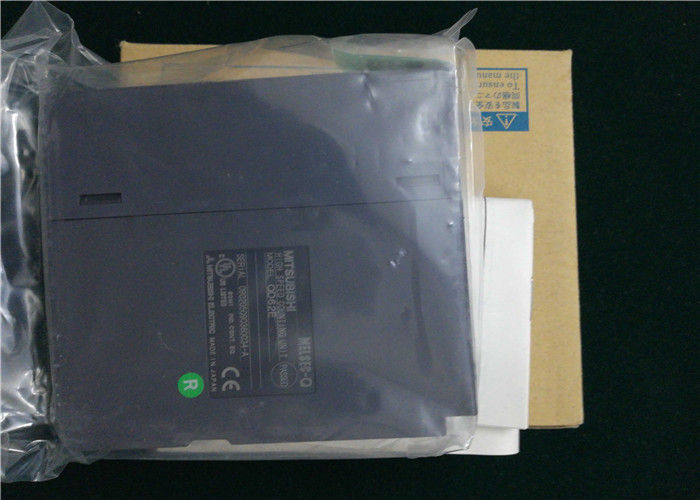

Módulo de Fonte de Alimentação Redundante Universal Mitsubishi QD62E
QD62E Descrição
O Mitsubishi QD62E é um módulo de contador de alta velocidade projetado para a série MELSEC-Q de Controladores Lógicos Programáveis (CLPs). Este módulo especializado é responsável por contar com precisão pulsos de alta velocidade de sensores e encoders industriais, o que é essencial para posicionamento preciso, controle de velocidade e aplicações de medição. Ele se conecta diretamente à unidade base do CLP e é programado e configurado usando o software GX Works2, integrando-se perfeitamente ao sistema de controle MELSEC-Q. O QD62E é um componente fundamental em sistemas de automação que exigem aquisição de dados confiável e rápida de dispositivos geradores de pulsos.
QD62E Recursos
- •
Contagem de Alta Velocidade de Canal Duplo:O módulo possui dois canais de contador independentes, permitindo que ele lide com entradas de duas fontes de sinal diferentes simultaneamente (por exemplo, dois encoders).
- •
Alta Velocidade de Contagem:Capaz de contar até 200 kHz (200.000 pulsos por segundo) para entradas de fase diferencial e 500 kHz para entradas de direção de anel/pulso, tornando-o adequado para máquinas de alta velocidade.
- •
Múltiplos Modos de Contagem:Suporta vários modos de contagem para atender a diferentes aplicações:
- •
Contador Linear:Pode contar até um valor assinado de 32 bits (+/- 2.147.483.647).
- •
Contador de Anel:Conta dentro de uma faixa definida pelo usuário (de 0 a um limite superior definido), ideal para aplicações como mesas rotativas.
- •
Modos de Entrada Flexíveis:Aceita vários tipos de sinais de entrada, incluindo:
- •
Entrada de Fase Diferencial (Fase A/B) (200 kHz):Para determinar a direção e a posição com encoders de quadratura.
- •
Entrada de Pulso/Direção (500 kHz):Para contagem simples para frente/para trás.
- •
Entrada de Pulso para Cima/Baixo (500 kHz):Um método alternativo para contagem bidirecional.
- •
Saída de Comparação de Hardware:Cada canal possui uma saída de coincidência baseada em hardware (Y0, Y1) que é ativada com o mínimo de atraso quando o valor da contagem corresponde a um valor predefinido, permitindo ações de controle extremamente precisas e de alta velocidade, como emitir uma marca ou parar um eixo.
- •
Fácil Integração com GX Works2:A configuração, como definir modos de contagem e valores predefinidos, é realizada intuitivamente dentro do software de programação MELSEC padrão, simplificando a configuração e a manutenção.
QD62E Material e Aplicações
- •
Materiais:O módulo é construído com uma estrutura de aço robusta e usa um plástico retardador de chama (ABS/PC) para a carcaça. Os componentes eletrônicos são montados em uma PCB de alta qualidade, e o bloco de terminais é normalmente feito de plástico durável e resistente ao calor com contatos de metal.
- •
- •
Controle de Posicionamento de Precisão:Controlar a posição de eixos acionados por servo ou motor de passo.
- •
Medição de Comprimento:Medir o comprimento de materiais em produção de fios, cabos ou têxteis.
- •
Monitoramento de Velocidade:Monitorar a velocidade de rotação de eixos, rolos ou turbinas.
- •
Linhas de Montagem Automatizadas:Para contagem de presença de peças, posicionamento de esteiras transportadoras e coordenação de braços robóticos.
QD62E Parâmetros Importantes
As principais especificações para o módulo de contador de alta velocidade Mitsubishi QD62E são resumidas na tabela abaixo.
|
|
|
|
|
|
|
Os canais são independentes.
|
|
Velocidade Máxima de Contagem
|
200 kHz (Fase Diferencial) / 500 kHz (Pulso/Direção, Cima/Baixo)
|
A velocidade depende do modo de entrada selecionado.
|
|
|
Linear assinado de 32 bits: -2.147.483.648 a +2.147.483.647
Anel de 32 bits: 0 a Valor de Configuração do Anel
|
|
|
Nível do Sinal de Entrada
|
Driver de Linha Diferencial (por exemplo, RS-422-A), 5V/12V/24V DC
|
Compatível com saídas de encoder industriais padrão.
|
|
|
Fase Diferencial (Fase A/B x1/x4), Pulso/Direção, Cima/Baixo
|
|
|
|
2 pontos por canal (Y0, Y1)
|
Saída de transistor (sink/source).
|
|
|
|
Selecionável via fiação do terminal.
|
|
|
|
A energia é fornecida pela unidade base principal do CLP.
|
|
|
Isolamento por fotacoplador entre entradas e CLP.
|
Fornece imunidade a ruído e protege o CLP.
|
|
|
|
Conta para a contagem total de pontos de E/S do CLP.
|
|
|
|
Deve ser instalado em uma unidade base MELSEC-Q.
|
|
|
27,8 (A) x 98 (L) x 99,5 (P) mm
|
性能仕様
| チャンネル数 |
| 計数速度切換設定 |
| カウント入力信号 |
相 |
| 信号レベル(φA,φB) |
| カウンタ |
計数速度(最高) |
| 計数範囲 |
| 型式 |
| 最小カウントパルス幅(デューティ比50％) |
|
| 一致検出 |
比較範囲 |
| 比較結果 |
| 外部入力 |
プリセット |
| ファンクションスタート |
| 外部出力 |
一致出力 |
| 外部配線接続方式 |
|
| 適合コネクタ |
| 入出力占有点数 |
| DC5V内部消費電流 |
| 外形寸法 |
高さ(H) |
| 幅(W) |
| 奥行き(D) |
| 質量 |
|
2チャンネル
|
|
200k(100k～200kpps),100k(10k～100kpps),10k(10kpps以下)
|
|
1相入力(1逓倍／2逓倍),2相入力(1逓倍／2逓倍／4逓倍),CW/CCW入力
|
|
DC5/12/24V 2～5mA
|
|
200k pulse/s,100k pulse/s,10k pulse/s
|
|
32ビット符号付きバイナリ(-2147483648～2147483647)
|
|
UP/DOWNプリセットカウンタ＋リングカウンタ機能
|
|
200k pulse/s:5µs(ON/OFF各2.5µs),2相入力時最小位相差:1.25µs
100k pulse/s:10µs(ON/OFF各5µs),2相入力時最小位相差:2.5µs
10k pulse/s:100µs(ON/OFF各50µs),2相入力時最小位相差:25µs
|
|
32ビット符号付バイナリ
|
|
設定値＜カウント値
設定値＝カウント値
設定値＞カウント値
|
|
DC5/12/24V 2～5mA
|
|
DC5/12/24V 2～5mA
|
|
トランジスタ(ソースタイプ)出力:2点／チャンネル
DC12/24V 0.1A／1点,0.4A／1コモン
|
|
40ピンコネクタ
|
|
A6CON1,A6CON2,A6CON3,A6CON4(別売)
|
|
16点(I/O割付:インテリ 16点)
|
|
0.33A
|
|
98mm
|
|
27.4mm
|
|
90mm
|
|
0.11kg
|
