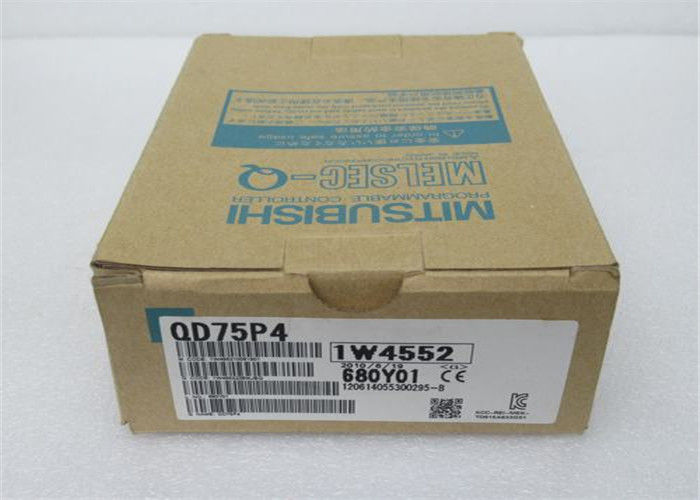

Módulo de Fonte de Alimentação Redundante Modelo Universal Mitsubishi QD75P4
QD75P4 Descrição
O Mitsubishi QD75P4 é um módulo de posicionamento de 4 eixos altamente versátil, projetado para uso com a série MELSEC-Q de Controladores Lógicos Programáveis (CLPs). Este módulo fornece controle de movimento dedicado e de alto desempenho, descarregando os cálculos complexos da CPU principal para garantir um controle preciso e sincronizado de servomotores ou motores de passo. É ideal para aplicações que exigem posicionamento ponto a ponto de vários eixos, como montagem automatizada, sistemas de pick-and-place e máquinas CNC. O QD75P4 se comunica com os amplificadores via saída de trem de pulsos (coletor aberto) e suporta uma ampla gama de modos de controle, tornando-o um componente fundamental para a construção de sistemas de controle de movimento sofisticados.
QD75P4 Recursos
- •
Controle Independente de 4 Eixos:Pode controlar até 4 eixos simultaneamente e de forma independente, permitindo sequências complexas de máquinas de vários eixos.
- •
CPU de Movimento Dedicada:Descarrega o controle de posicionamento da CPU principal do CLP, garantindo uma operação estável e de alta velocidade sem afetar o tempo de varredura do programa principal.
- •
Múltiplos Métodos de Controle:Suporta vários métodos de posicionamento, incluindo:
- •
Controle de Posicionamento (PTP):Move para posições absolutas ou relativas especificadas.
- •
Controle de Velocidade:Executa um eixo em uma velocidade constante especificada.
- •
Jogging:Para posicionamento manual e configuração da máquina.
- •
Interpolação Linear:Sincroniza 2 ou 3 eixos para se mover em um caminho reto.
- •
Configuração de Dados Flexível:Dados de posicionamento (posição alvo, velocidade, tempo de aceleração/desaceleração) podem ser definidos e armazenados na memória buffer do módulo e chamados pelo programa do CLP.
- •
Controle Suave:Apresenta aceleração/desaceleração em curva S para reduzir choques mecânicos e vibrações durante partidas e paradas.
- •
Fácil Configuração com GX Works2:A configuração e a programação são simplificadas usando o software de engenharia integrado da Mitsubishi, GX Works2, que fornece telas de configuração dedicadas para os parâmetros de posicionamento.
QD75P4 Material e Usos Primários
- •
Material:O módulo é construído com uma carcaça de plástico (PC/ABS) robusta e um conector/gaiola de metal, projetados para suportar o ruído elétrico, vibração e variações de temperatura típicas em ambientes industriais.
- •
- •
Maquinaria Automatizada:Controlar o movimento de braços, mesas e pórticos em máquinas de montagem e embalagem.
- •
Fabricação de Semicondutores:Manuseio e posicionamento precisos de wafers.
- •
Ferramentas de Máquina:Controlar eixos para operações de perfuração, fresagem e corte.
- •
Integração Robótica:Atuar como controlador de movimento para sistemas robóticos cartesianos ou estilo pórtico.
- •
Manuseio de Materiais:Indexação de linha de transporte e posicionamento de produtos.
QD75P4 Parâmetros Importantes
|
|
|
|
|
|
|
|
|
|
Número de Eixos Controlados
|
|
|
|
Saída de trem de pulsos (Coletor aberto)
|
|
Frequência Máxima de Pulso de Saída
|
|
|
|
Posicionamento PTP (Ponto a Ponto), Controle de Velocidade, Jogging, Interpolação Linear (2/3 eixos)
|
|
|
600 pontos no máximo (por eixo), definidos via memória buffer
|
|
Controle de Aceleração/Desaceleração
|
Padrão trapezoidal ou curva S
|
|
|
32 pontos de E/S (16 entradas / 16 saídas) na unidade base do CLP
|
|
Fonte de Alimentação Externa
|
24V DC ±10% (para circuito de saída, separado da alimentação do CLP)
|
|
Consumo de Corrente (5VDC)
|
0,65A (da unidade base principal)
|
|
Amplificadores Servo Suportados
|
Série Mitsubishi MR-J4, MR-J3, MR-J2 (e equivalentes compatíveis)
|
|
Software de Programação/Configuração
|
|
性能仕様
| 制御軸数 |
| 補間機能 |
| 制御方式 |
| 制御単位 |
| 位置決めデータ |
| バックアップ |
| 位置決め |
位置決め方式 |
PTP制御 |
| 速度・位置切換え制御 |
| 位置・速度切換え制御 |
| 軌跡制御 |
| 位置決め範囲 |
アブソリュート方式 |
| インクリメント方式 |
| 速度・位置切換え制御(INCモード)／位置・速度切換え制御 |
| 速度・位置切換え制御(ABSモード) |
| 速度指令 |
| 加減速処理 |
| 加減速時間 |
| 急停止減速時間 |
| 始動時間 |
1軸直線制御 |
| 1軸速度制御 |
| 2軸直線補間制御(合成速度) |
| 2軸直線補間制御(基準軸速度) |
| 2軸円弧補間制御 |
| 2軸速度制御 |
| 3軸直線補間制御(合成速度) |
| 3軸直線補間制御(基準軸速度) |
| 3軸速度制御 |
| 4軸直線補間制御 |
| 4軸速度制御 |
| 始動時間が延びる要因 |
| パルス出力方式 |
| 最大出力パルス |
| サーボ間の最大接続距離 |
| 外部配線接続方式 |
|
| 適合コネクタ |
| 入出力占有点数 |
| DC5V内部消費電流 |
| 外形寸法 |
高さ(H) |
| 幅(W) |
| 奥行き(D) |
| 質量 |
|
4軸
|
|
2軸,3軸,4軸直線補間
2軸円弧補間
|
|
PTP(Point To Point)制御
軌跡制御(直線,円弧とも設定可)
速度制御
速度・位置切換え制御
位置・速度切換え制御
|
|
mm,inch,degree,pulse
|
|
600データ／軸
|
|
パラメータ,位置決めデータ,ブロック始動データはフラッシュROMで保存可(バッテリレス)
|
|
インクリメント方式／アブソリュート方式
|
|
インクリメント方式／アブソリュート方式
|
|
インクリメント方式
|
|
インクリメント方式／アブソリュート方式
|
|
・-214748364.8～214748364.7µm
・-21474.83648～21474.83647inch
・0～359.99999degree
・-2147483648～2147483647 pulse
|
|
・-214748364.8～214748364.7µm
・-21474.83648～21474.83647inch
・-21474.83648～21474.83647degree
・-2147483648～2147483647 pulse
|
|
・0～214748364.7µm
・0～21474.83647inch
・0～21474.83647degree
・0～2147483647 pulse
|
|
・0～359.99999degree
|
|
0.01～20000000.00mm/min
0.001～2000000.000inch/min
0.001～2000000.000degree/min
1～1000000 pulse/s
|
|
台形加減速,S字加減速
|
|
1～8388608ms
加速時間,減速時間とも4パターン設定可
|
|
1～8388608ms
|
|
6ms
|
|
6ms
|
|
7ms
|
|
7ms
|
|
7ms
|
|
6ms
|
|
7ms
|
|
7ms
|
|
6ms
|
|
7ms
|
|
7ms
|
|
下記条件の場合は,下記に記載の時間を加算する.
・S字加減速選択のとき:0.5ms
・他の軸が動作中のとき:1.5ms
・連続位置決め制御のとき:0.2ms
・連続軌跡制御のとき:1.0ms
|
|
オープンコレクタ出力
|
|
200k pulse/s
|
|
2m
|
|
40ピンコネクタ×2
|
|
A6CON1,A6CON2,A6CON4(別売)
|
|
32点(I/O割付:インテリ 32点)
|
|
0.58A
|
|
98mm
|
|
27.4mm
|
|
90mm
|
|
0.16kg
|
