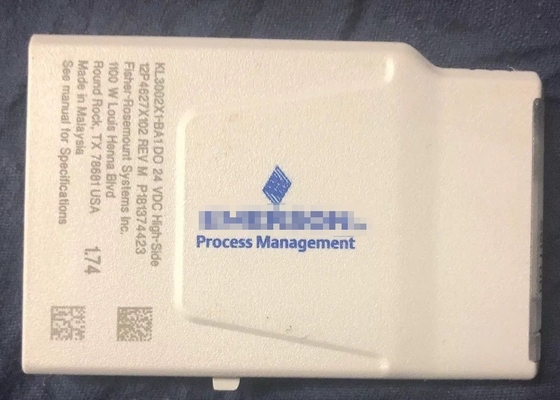

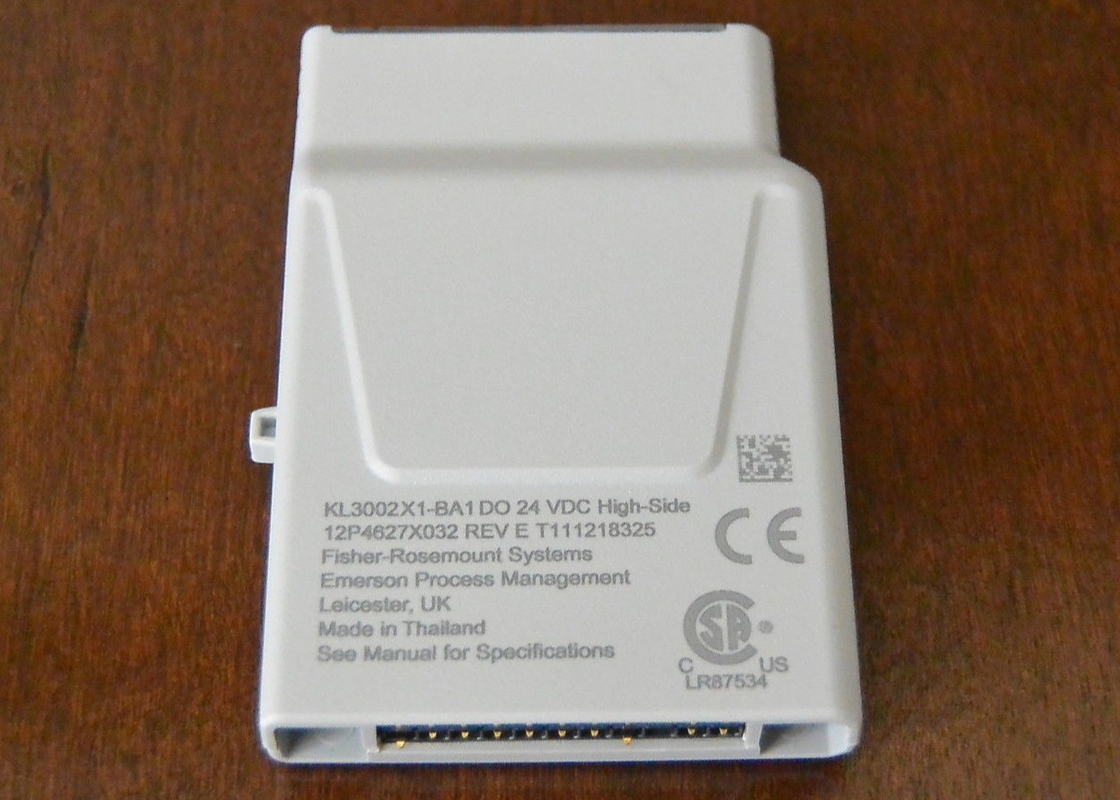

Pico de EMERSON KL3002X1-BA1 1mm a repicar de 2 a 13.2Hz; 0.7g de 13,2 a 150Hz, FAZEM 24 VDC de ENCANTO LATERAL ALTO.

EMERSON KL3002X1-BA1 1 mm de pico a pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz, DO 24 VDC HIGH SIDE CHARM.

Informações adicionais:

Potência nominal do CHARM Bus +6,3 VDC a 32 mA
Circuito de campo de classificação +24 VDC a 5 mA

Temperatura ambiente - 40 a 70oC
Choque 10g 1⁄2 onda sineira durante 11 msec
Vibração 1 mm Pico a Pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz
Contaminantes transportados pelo ar ISA-S71.04
Contaminantes transportados pelo ar classe G3
Umidade relativa 5 a 95% Não condensante IP 20
Posição de chave do bloco terminal 3C

Nota: Ver o número de série, localização e data de fabrico no rótulo do produto.

Aviso: Este produto contém instruções específicas para instalação, remoção e utilização em zonas perigosas.Ver o documento 12P5403 "DeltaV Electronic Marshalling Digital Automation System (subsistema CHARM I/O) Zone 2 Installation Instructions"Outras instruções de instalação estão disponíveis no manual " Instalação de hardware da série DeltaV S e CHARMs ".

Esta unidade não pode ser removida ou inserida com a energia do sistema ligada.

Os circuitos de campo sem centelhas devem ser desactivados antes de retirar e inserir um CHARM.

Para circuitos sem faíscas, o fusível em um bloco terminal CHARM não pode ser removido quando a energia do campo é energizada.

Um sistema de chave assegura a compatibilidade entre um CHARM e o bloco terminal CHARM quando o CHARM está instalado no bloco terminal.

Para instalar outro tipo de CHARM em um bloco terminal, o CHARM deve ser instalado em um bloco terminal.Reinicie as chaves removendo o bloco terminal e liberando as chaves da posição bloqueada.


Manual de especificações
