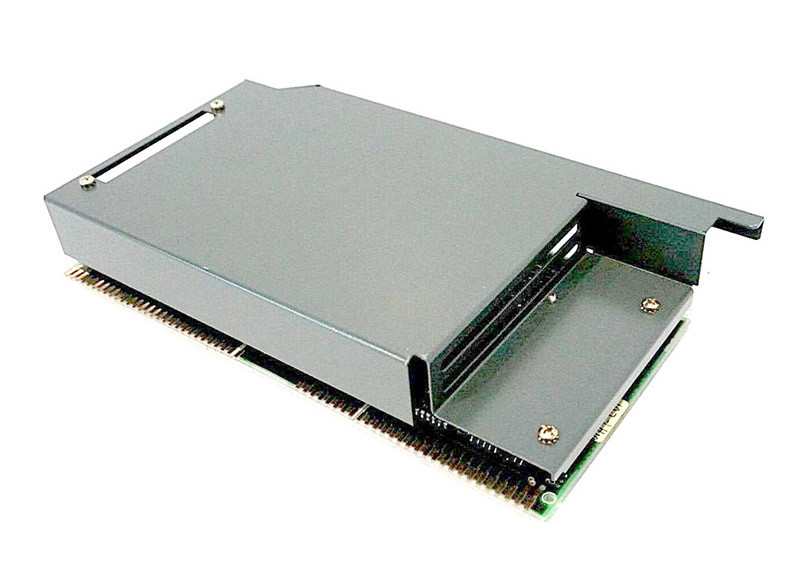

AB 1771-ASB, PLC 5 Hardware do adaptador de entrada/saída remoto (RIO)
Especificações técnicas para o 1771-ASB
| Fabricante |
Automatização Rockwell |
| Marca |
AB |
| Número da peça/número do catálogo. |
1771-ASB |
| Tipo de módulo |
Módulo de adaptador de E/S |
| Família de produtos: |
SLC 500 |
| Porto |
Adaptador universal de entrada/saída remoto |
| Tipo de produto: |
Módulo de adaptador RIO |
| Taxa de comunicação |
57.6 kbit/segundo, 115 kbit/segundo, 230 kbit/segundo |
| Conectores |
Braço de fiação 1771-WB |
| Software de programação |
Software RSLogix5 |
| Corrente de plano de fundo (a 5 volts) |
10,0 Amp |
| Porta de comunicação: |
Aumentar a velocidade de entrada/saída |
| Temperatura de funcionamento |
32°F a 140°F (0°C a 60°C) |
| Cabos |
Belden 9463 |
| Instalação: |
Chassis integrados |
| Temperatura de armazenamento |
-40°F a +185°F (-40°C a +85°C) |
| Corrente de plano de fundo: |
1 mA a 5 V dc |
| Chave do conector inferior |
16 a 18 anos |
| Imunidade ao ruído: |
Padrão NEMA ICS 2-230 |
| Humidade: |
5% a 95% não condensante |
| UPC |
10612598127532 |
| Número de ligações: |
32 |
| Peso |
10,9 libras (0,9 quilogramas) |
| Certificações: |
Lista UL, certificado CSA, Classe I, Divisão 2 Grupos A, B, C, D, CE conforme com todas as directivas aplicáveis, Certificado Marítimo, marcação C-tick para todas as leis aplicáveis |
| Dimensões |
3.5 x 6,5 x 2,0 polegadas (89 x 165 x 51 milímetros) |
Cerca de 1771-ASB
O AB 1771-ASB é um PLC 5 Universal Remote I/O Adapter Module. Ele interage com os módulos de I/O em um chassi de I/O 1771 com uma porta de scanner de I/O remoto para um processador através de um link de I/O.Usá-lo em vez de fiação direta reduz a inicialização, os custos de instalação e manutenção por parte da I/O estarem mais próximos dos atuadores e sensores.É compatível com 32 dispositivos de adaptador I/O através da ligação I/O e utiliza uma resistência de terminação de 82 Ohm ou 150 Ohm.
O módulo 1771-ASB tem uma taxa de comunicação de 57,6 Kbps, 115 Kbps e 230 Kbps e pesa 1,9 libras.2WPara a instalação, deve ser montado na ranhura mais à esquerda do chassi 1771 com os módulos de I/O controlados por um processador PLC 5.,O módulo 1770-ASB possui indicadores de diagnóstico de falhas Ativos, Adaptador de Falha e I/O Rack, 2 conjuntos de interruptores e um braço de fiação de campo.Ele fornece uma transmissão de dados mais rápida e escaneamento de plano de fundo até 2500 pés a 230.4K Baud. Suporta comunicação serial e lê/escreve dados em forma paralela. Suporta chassi de I/O de 4, 8, 12, 16 ou 32 slots e endereçamento de I/O de 1 e 2 slots.O 1771-ASB melhora o tempo de varredura e economia de espaço de imagem I / O, varrendo todos os slots, exceto os últimos 4. Facilita a resolução de problemas com as suas características de diagnóstico melhoradas.
O 1771-ASB é um hardware AB que pertence à família de produtos PLC 5 de controladores lógicos programáveis (PLC).Este hardware eletrônico é um adaptador de E/S remoto que é usado para interfaçar a rede de E/S remoto (RIO)Na verdade, este adaptador RIO responde à solicitação do scanner de entrada/saída remota (RIO) na rede. Este adaptador suporta a transmissão de dados em comprimento de cabo e velocidades de 10.000 pés em 57.6K baud, escaneamento de plano de fundo mais rápido e transmissão de dados a 2500 pés a 230.4K baud.
A comunicação RIO é implementada fisicamente seguindo a topologia da daisy-chain.O mesmo vale para este protocoloPara a terminação do segmento, pode ser usado um resistor de 82 Ohm ou 150 Ohm. 150 Ohm é usado para configurações mais antigas, enquanto 82 Ohm é usado em versões aprimoradas da rede RIO.O cabo Belden 9463 ou mais popularmente conhecido como Belden Blue Hose é usado para o protocolo Remote I/O.

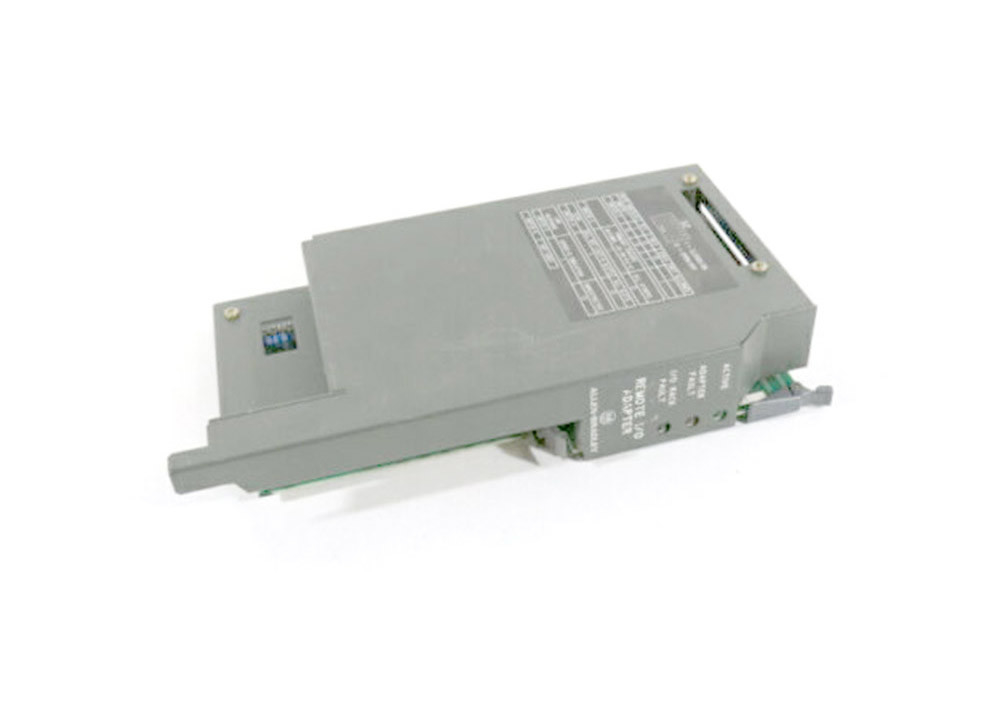

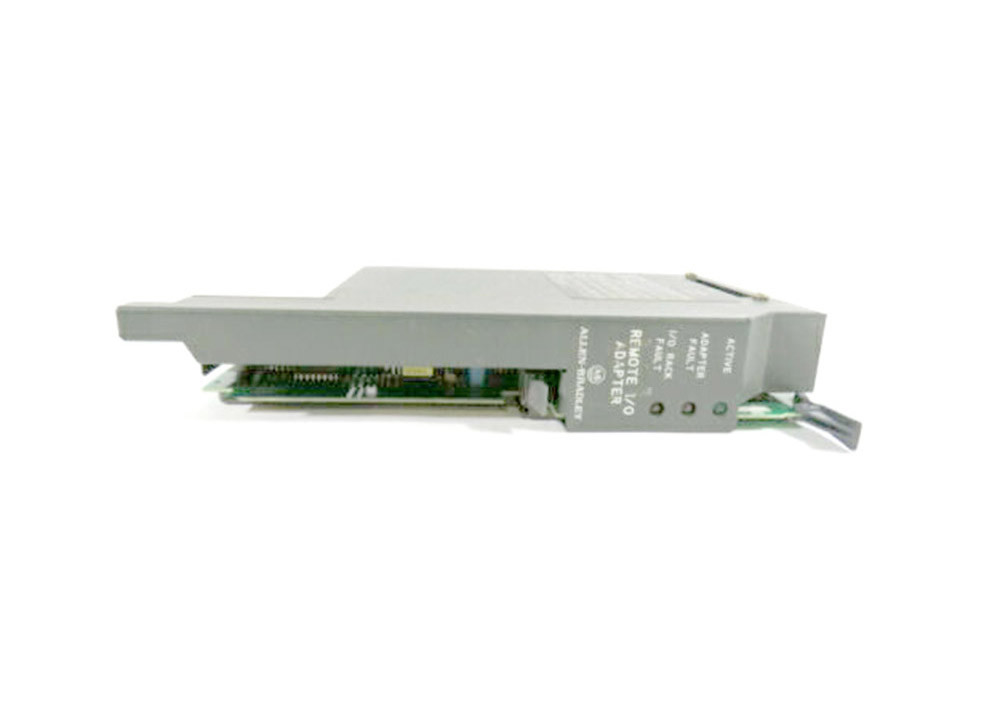

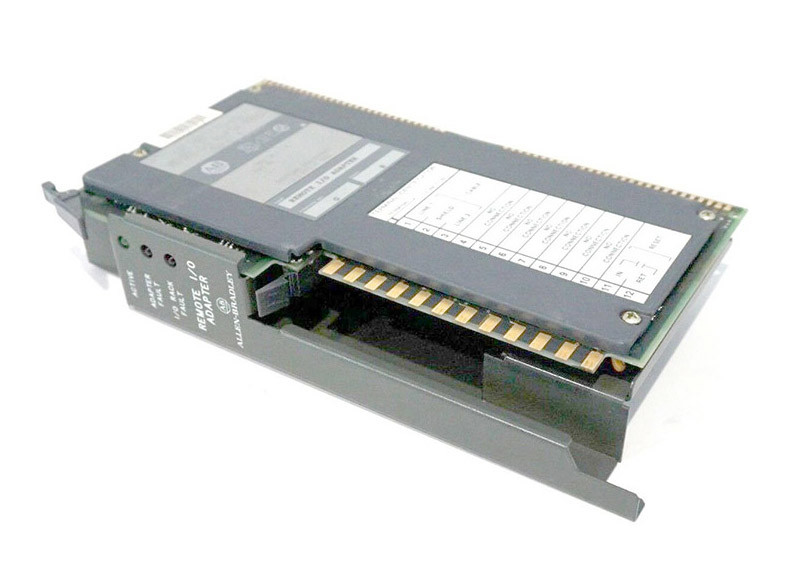

Este módulo está equipado com indicadores de estado, tais como ACTIVO, ADAPTOR DE FRAUDA, e I/O RACK FAUDA.Quando ocorre uma falha no adaptador, luz vermelha ilumina enquanto para Rack Fault, LED RED ativa.
Este módulo recebe/envia dados do/para o scanner de E/S em forma serial, lê/escreve dados dos/para os módulos de entrada em forma paralela, lê/escreve dados dos/para os módulos de saída em forma paralela.O software de configuração utilizado neste módulo é o software de programação RSLinx e RSLogix 5.
