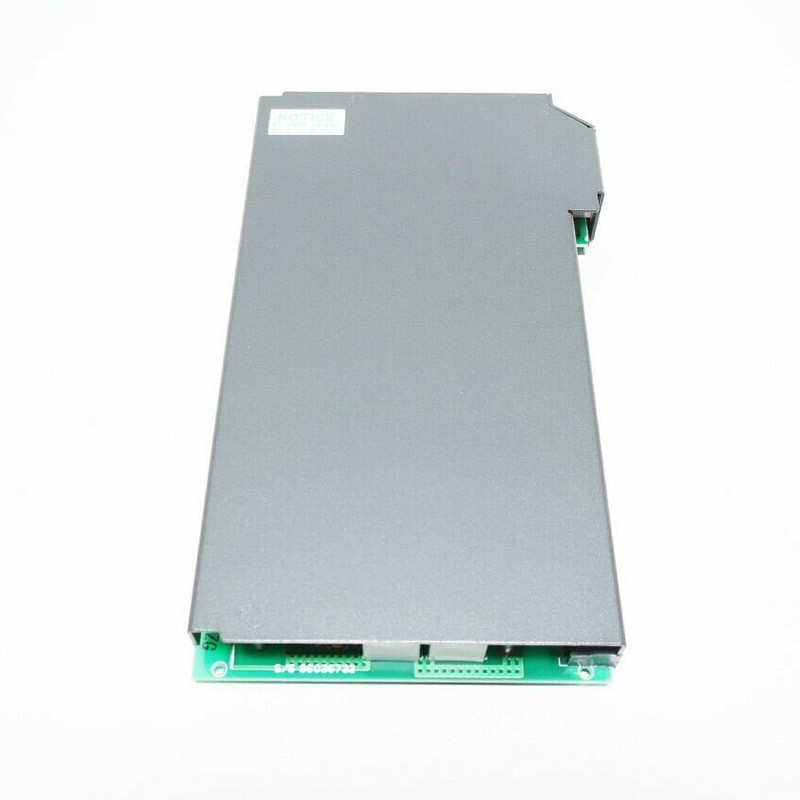

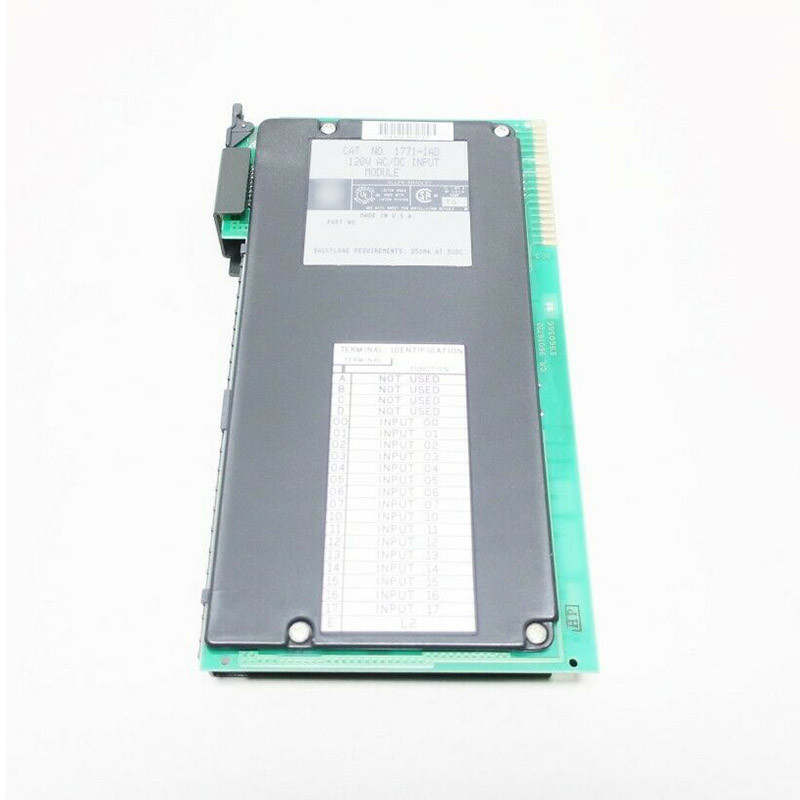

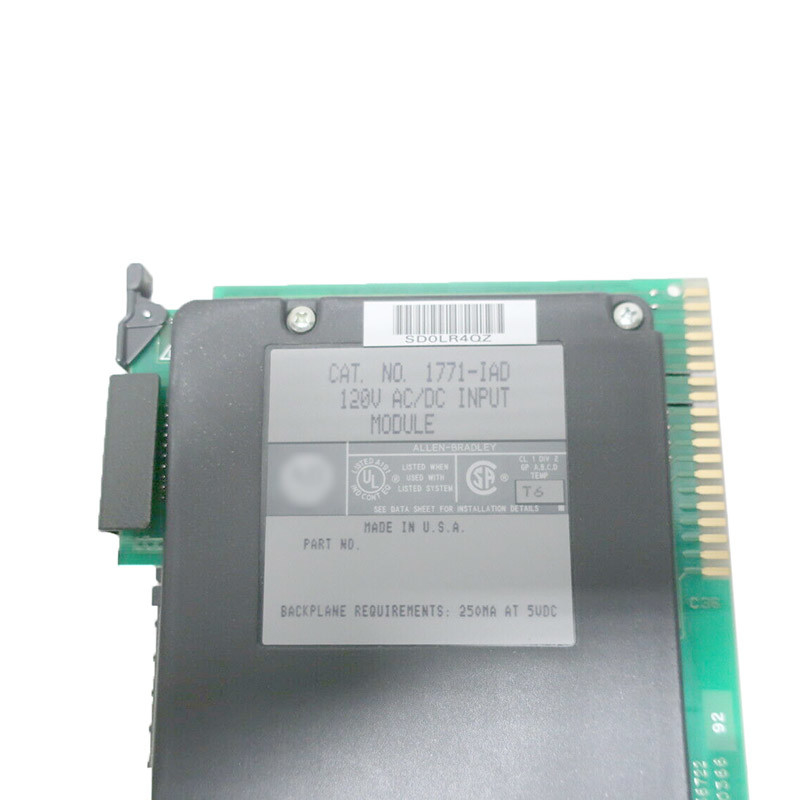

Módulo de Entrada Discreta Allen Bradley 1771-IAD de 16 Canais AC DC

O AB 1771-IAD é um módulo de entrada discreta. Este módulo faz parte da família 1771 de Controladores Lógicos Programáveis (CLP). Este módulo foi projetado para aceitar tensões de sinal CA e CC, como 120VAC com frequência de 50/60 Hz e 125VDC. Ele possui Dezesseis (16) canais de entrada e é compatível para instalação em uma variedade de chassis 1771, como 1771-A1B a A4B ou chassis de E/S universais posteriores. Ele também pode ser instalado nos chassis 1771-AM1 e AM2.

O 1771-IAD é usado principalmente para interligar dispositivos discretos, como botões de pressão, chaves de diferentes variedades, contatos auxiliares de relés, contatores e outros dispositivos.

O 1771-IAD possui um atraso de sinal de entrada, como 120V ca/60Hz: 5ms (+3ms) ou 20ms(+5ms) selecionável, 120V cc: 3ms (+0.1ms) ou 10ms (+1ms) selecionável para transição de Desligado para Ligado e 25ms (+5ms) para 120V ca ou cc para transição de Ligado para Desligado. Ele possui uma faixa de tensão de estado Ligado de 79 VAC a 138VAC ou VDC. Ele tem uma dissipação de potência máxima de 8,8 Watts e mínima de 1,0 Watts com dissipação térmica de 30,1 BTU/h, máxima e 3,42 BTU/h, mínima. Ele tem um consumo de corrente do backplane de 195 mA a 5V.

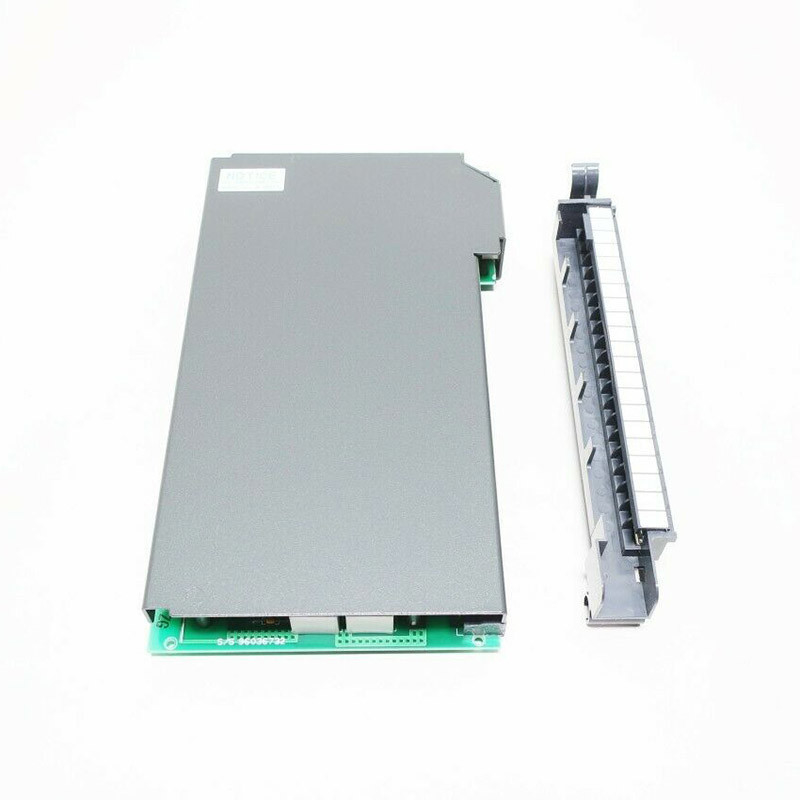

O 1771-IAD utiliza um braço de fiação de campo 1771-WH. Este braço de fiação de campo é comparável a blocos de terminais removíveis, que são usados para fiação modular e instalação e manutenção simplificadas do módulo de entrada. Ao instalar o 1771-IAD em qualquer um dos chassis compatíveis, ele requer uma posição de chaveamento entre 10 e 12 ou entre 14 e 16.

O AB 1771-IAD é um Módulo de Entrada Digital CA/CC PLC 5. Ele contém informações de vários dispositivos de entrada, como botões de pressão, chaves de limite, luzes piloto, acionadores de motor e anunciadores para interligar com sensores e atuadores liga/desliga. Ele fornece um design modular com economia de espaço e meios acessíveis para adicionar entrada a um sistema de controle CLP. Ele vem com um braço de fiação 1771-WH para substituir o módulo, eliminando a necessidade de desconectar a fiação. É um módulo série D e suporta endereçamento de E/S de ½, 1 e 2 slots.

O módulo 1771-IAD possui 16 entradas com uma categoria de tensão de 120V CA/CC. Ele tem uma faixa de tensão de operação de 79 - 138V CA ou 79 - 138V CC. Ele tem um atraso de sinal típico de 5ms (+/-3) no estado CA ligado, 3ms (+/-0.1) ou 10ms (+/-1) no estado CC ligado e 25ms (+/-5) no estado CA/CC desligado. Ele tem uma corrente máxima em estado desligado de 3mA para CA e 0,8mA para CC e uma carga de corrente do backplane de 195mA. Ele tem uma dissipação de potência máxima de 8,8W e uma dissipação térmica de 30,1 BTU/h. Ele é instalado em um chassi de E/S 1771 contendo um processador CLP. As faixas de chaveamento para colocá-lo no slot correto estão entre os pinos 14 e 16 para o conector superior e entre os pinos 10 e 12 para o conector inferior.

O módulo 1771-IAD possui 1 indicador verde de módulo ativo e 16 indicadores vermelhos de status para indicação do lado da lógica do sistema no painel frontal. Ele contém isolamento optoelétrico para proteger os circuitos do sistema contra transientes elétricos. Ele também contém um recurso de filtragem de entrada para reduzir ruído elétrico.
