AB 1771-IBN PLC5 Módulo de entrada discreto Trinta e dois (32) entradas
Canais Especificações técnicas para o 1771-IBN
| Retardo típico do sinal AC (desligado) |
20 (+/- 15) ms |
| Braço de fiação |
1771-WN |
| Retardo típico do sinal de corrente contínua (desligado) |
N/A |
| Retardo típico do sinal de corrente contínua (acendido) |
6 (+/- 2) ms (Filtro digital) |
| Corrente DC máxima fora de estado |
1.7 Miliamperes |
| Corrente de plano de fundo |
280 miliamperes |
| Tensão de funcionamento em CC |
10 a 30 volts |
| Número de entradas |
32 Entradas (4 conjuntos de 8) |
| Tipo de módulo |
Módulo de entrada de corrente contínua digital |
| Número da peça/número do catálogo. |
1771-IBN |
| Retardo típico do sinal de corrente contínua (desligado) |
N/A |
| Braço de fiação |
1771-WN |
| Marca |
AB |

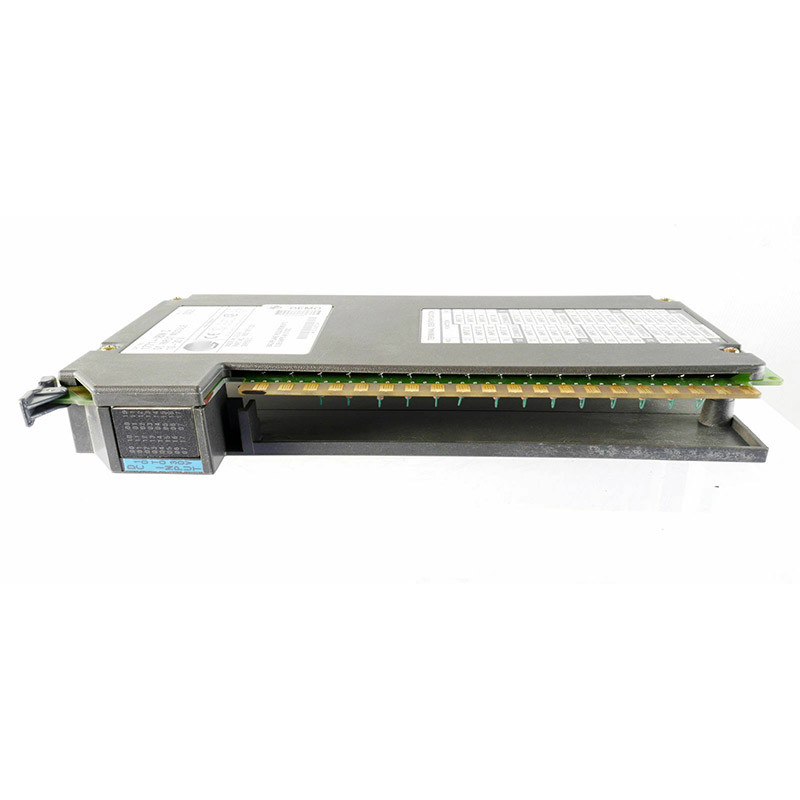

Cerca de 1771-IBN
O AB 1771-IBN é um módulo de entrada discreto de 24VDC da família de produtos Bulletin 1771.Este módulo é um controlador lógico programável (PLC) módulo que é usado para interfacer dispositivos de sinalização externos, tais como interruptores, sensores, contatos auxiliares que permitam o fluxo de tensão de 24VDC ou tensão de sinal com faixa de 10-30VDC.
O 1771-IBN possui Trinta e dois (32) canais de entrada com faixa de entrada nominal de 4,7 mA @ 10VDC ou 15,6 mA @ 30VDC. Ele tem uma corrente mínima de estado desligado de 1,7 mA @ 5VDC.Cada canal deste módulo tem uma tensão OFF de 5VDC, tensão máxima e de estado ligado de 10VDC, mínima. O atraso do sinal de entrada do módulo é de 6 ms +/- 2 ms de propagação baixa para alta e alta para baixa. Tem uma dissipação de potência de 16,4 Watts,Dissipação máxima e térmica 53.3 Dissipação mínima máxima e mínima de 5,1 BTU/h. Este módulo tem um consumo de corrente de fundo de 280 mA a 5VDC, no máximo.
Quando se terminam os dispositivos de sinal neste módulo de entrada, o tamanho adequado do fio é de 0,25 a 2,5 mm quadrados.14 AWG) fio de cobre sólido ou com filamentos, com isolamento de 75 °C (167 °F) ou superior e espessura máxima de isolamento de 1Requer um braço de fiação de campo com número de catálogo 1771-WN com parafuso de braço de fiação Torque de 1,0 n-m. Tem um gabinete de tipo aberto.
O 1771-IBN é configurado usando o software de programação RSLogix5, que é o software de programação para toda a família de produtos PLC5.O 1771-IBN consome registros de 32 bits que representam diretamente cada canal do móduloAlém disso, o 1771-IBN possui Trinta e dois (32) indicadores LED, dedicados para cada um dos canais de entrada.
Ele controla diretamente o estado dos bits correspondentes na tabela de dados do PLC. Ele fornece um design modular com meios de economia de espaço para adicionar entrada a um sistema de controle PLC.Ele vem com um braço de fiação 1771-WN para substituir o módulo eliminando a necessidade de desconectar a fiaçãoÉ um módulo da série C e suporta endereçamento de entrada/saída de 1/2 e 1 ranhura. É compatível com dispositivos de comutação de fonte, como interruptores de contato seco, transmissores eletromecânicos,e dispositivos de comutação de painéis, como interruptores selectores e botões de pressão.
O módulo 1771-IBN possui 32 (4 conjuntos de 8) entradas com uma categoria de tensão de 10 - 60V DC Sink (carga de fonte).Tem um atraso típico do sinal de 6ms (+/-2) no estado On-DC e 6ms (+/-2) no estado Off-DCTem uma corrente máxima fora de estado de 1,7 mA e uma carga de corrente de backplane de 280 mA. Tem uma dissipação máxima de potência de 15,6 W e dissipação térmica de 53,3 BTU / h.É instalado num chassi de E/S 1771 contendo um processador PLCAs faixas de chave para colocá-lo na ranhura direita estão entre os pinos 18 e 20 para o conector superior e os pinos 14 e 16 para o conector inferior.
O módulo 1771-IBN tem 32 indicadores de estado no painel frontal.Ele também contém um recurso de filtragem de entrada para reduzir o ruído elétrico.
