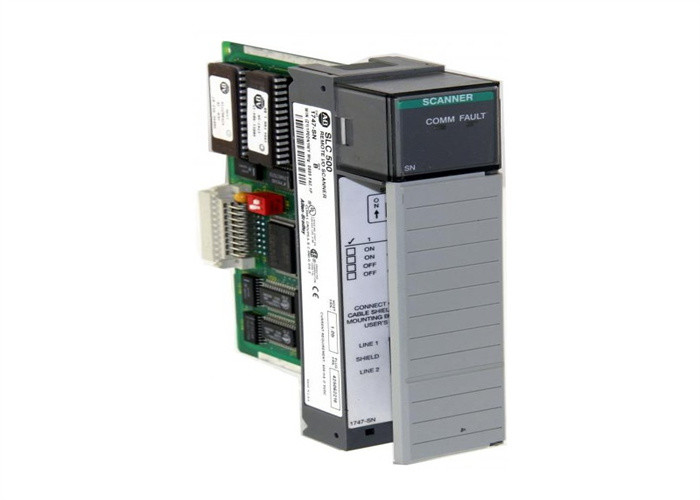

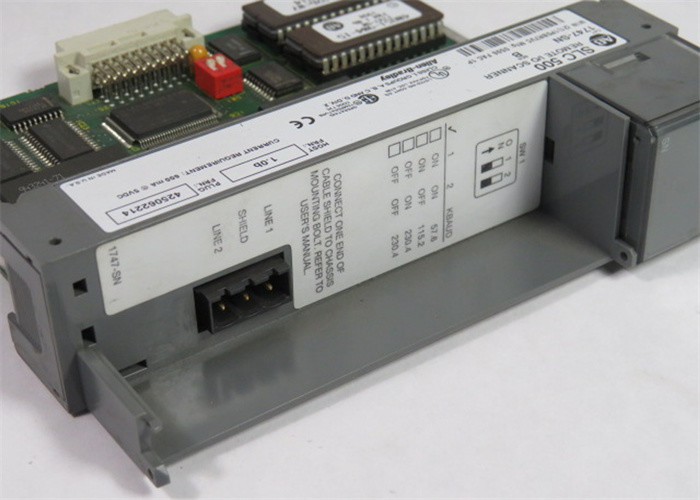

AB 1747-SN Módulo de digitalização de E/S remoto Módulo I/O digital Novo

Características doAB 1747-SN Módulo de digitalização remota de E/S

O 1747-SN é um módulo de comunicação AB que é usado para implementar a comunicação remota I/O (RIO) entre dispositivos habilitados para o protocolo RIO, como terminais de operador gráfico do PanelView, exibição de mensagens,Controladores SLC500, outros controladores lógicos programáveis (PLC) e dispositivos de terceiros como gateways e conversores de protocolo.Comunicação com módulos de adaptadores RIO compatíveis para solicitar a atualização do estado de E/S, mensagens e diagnósticos através da rede RIO.

O 1747-SN vem com uma porta de comunicação One (1) RIO. Esta porta é um terminal de três (3) pinos que requer um cabo de comunicação específico como o cabo Belden 9463. RIO protocol may be implemented physically at a maximum wire length of 3050 meters or 1050 ft where supported connections are up to Sixteen (16) devices when operating in normal mode and Thirty-Two (32) devices in complementary modeEste módulo de scanner é capaz de transferir dados a uma taxa de transmissão de 57,6 Kbaud com um comprimento de cabo de 3048 metros e a uma taxa de 230,4 Kbaud com um comprimento de cabo de 762 metros.Os dispositivos são conectados em topologia daisy-chain com ambas as extremidades terminadas usando um resistor de 82 Ohm.

O 1747-SN suporta o download, upload e comissionamento do controlador SLC500, bem como a transferência de dados para o terminal gráfico conectado na rede.

O 1747-SN usa a capacidade estendida do nó para transferir informações no canal de comunicação a uma taxa de 57,6 Kbaud através de um cabo de 3048 metros (10.000 pés) e a uma taxa de 230.4 Kbaud através de uma distância máxima de 762 metros (2500 pés) de cabo usando um resistor de terminação de 82-OhmA informação é também transmitida com a capacidade não alargada dos nós a taxas de 57,6 Kbaud e 230,4 Kbaud através de uma distância de cabo de 3048 metros (10,0 km).000 pés) e 762 metros (2500 pés) utilizando uma resistência de terminação de 82 ohms 1/2 wattsTem quatro taxas de baud selecionáveis e usa 2 switches DIP (Switch 1 e 2) para a seleção de taxas de baud. The 1747-SN’s operating temperature range is between 0 and 60 degrees Celsius at 5 to 95% humidity without condensation and it has a non-operational temperature between -40 degrees Celsius and 85 degrees Celsius.
