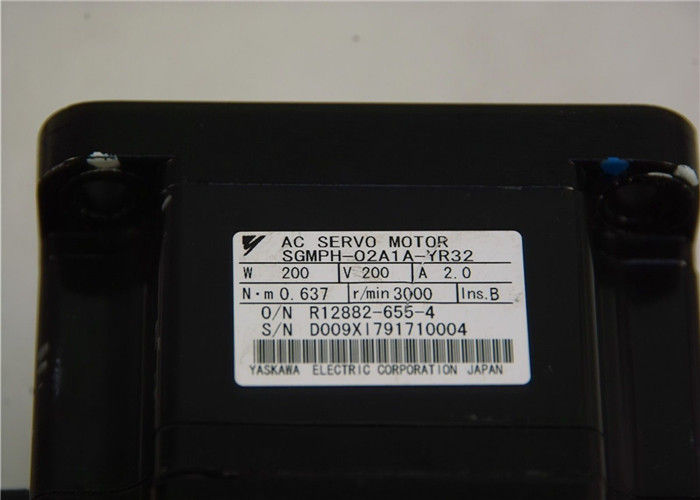

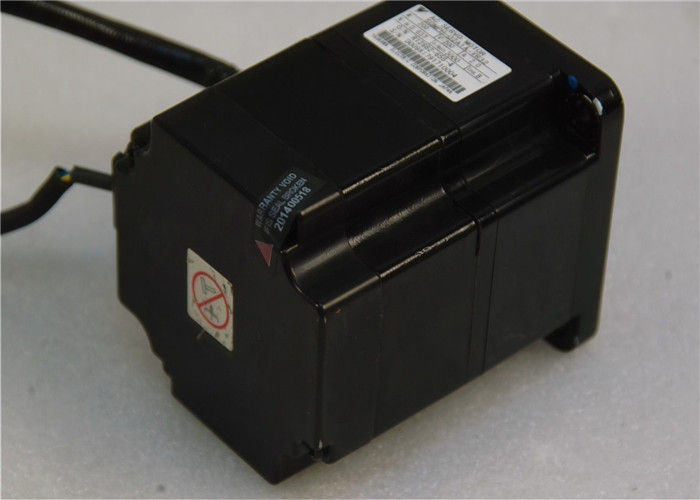

200 robô industrial SGMPH-02A1A-YR32 do servo motor da C.A. do watt 200V

: Imagem Grande : 200 robô industrial SGMPH-02A1A-YR32 do servo motor da C.A. do watt 200V

Detalhes do produto:

Lugar de origem:	Japão
Marca:	Yaskawa
Número do modelo:	SGMPH-02A1A-YR32

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	NOVO na caixa original
Tempo de entrega:	2-3 dias do trabalho
Termos de pagamento:	T / T, Western Union
Habilidade da fonte:	100

Contato

Descrição de produto detalhada

TIPO:	YASKAWA	Modelo:	SGMPH-02A1A-YR32
Lugar de origem:	Japão	Tipo:	Servo motor da C.A.
Poder:	200W	Volatge:	200V
Atual:	2,0A	Ins:	B
Destacar:	servo motor ewing da máquina , servo motor elétrico

Robô ELÉTRICO industrial do servo motor da C.A. SGMPH-02A1A-YR32 do servo motor YASKAWA

Especificações

Servo motor industrial das categorias
Marca: Yasakawa
Number modelo: SGMPH-02A1A-YR32
Lugar de origem: Japão
MOQ: 1
Preço: Negociável
Termos do pagamento: T/T, Western Union
Capacidade da fonte: 100
Prazo de entrega: 2-3 dias do trabalho
Detalhes de empacotamento: Novo na caixa original
Tipo: Yasakawa
Modelo: SGMAH-A5AAA41
Lugar de origem: Japão
Tipo: Servo motor
Tensão de fonte: 200W
Atual: 2.0A
Ins: B
R/Min: 3000

PRODUTOS SIMILARES

SGMGH-09ACA6C

SGMGH-09ACB61

SGMGH-09ACB6B

SGMGH-09PCA-AM14

SGMGH-12A2B2

SGMGH-12A2B21

SGMGH-13A2A-YR13

SGMGH-13A2A-YR23

SGMGH-13A2A-YR23A

SGMGH-13A2A-YR24

SGMGH-13ACA

SGMGH-13ACA21

SGMGH-13ACA61

SGMGH-13ACA6C

SGMGH-13DCA61

SGMGH-1AACA61

SGMGH-1EACA61

SGMGH-20A2B2C

SGMGH-20ABA6C

SGMGH-20ACA61

SGMGH-20ACA6B

SGMGH-20ACA6C

SGMGH-20ACB2C

SGMGH-20ACB61

SGMGH-20D2A21

SGMGH-30A2A-YR35

SGMGH-30A2A-YRA1

SGMGH-30A2B2C

SGMGH-30A2B6C

SGMGH-30ACA61

SGMGH-30ACB21

SGMGH-30ACB2C

SGMGH-30ACB61

Motor que tira SGMPH 200V (exemplo)

Tomada do codificador (Front View)

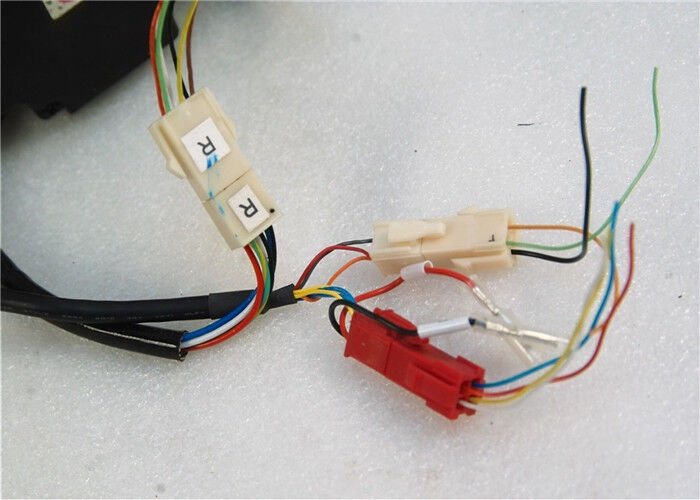

Conector do codificador
Cor de Pin Output Wire
1 0V (codificador absoluto de 16 bocados) --
2 3,6V (codificador absoluto de 16 bocados) --
3 dados + azuis
4 dados - azuis/brancos
5~7, 10~17 livre --
8 +5V (fonte de alimentação) vermelhos
(fonte de alimentação) preto 9 0V
Fio do protetor da caixa FG do conector (quadro moído)

Tomada 230V do motor (Front View)

Conector do motor
Pin Output Wire Colour
1 fase U vermelha
branco de 2 fases V
Azul de W de 3 fases
preto terminal de 4 *Brake
preto terminal de 5 *Brake
6 FG (quadro moído) verdes/amarelo

Cabo do codificador para os servos motores SGMAH/número da peça de SGMPH: DP9325256-##G SGMAH-xxA, SGMAH-xxD, SGMPH-xxA e SGMP-xxD (##: comprimento do cabo, 03 = 3m; 05 = 5m; 10 = 10m; 15 = 15m; 20 = 20m)

Lado do codificador da conexão terminal Lado de Servopack da conexão terminal
No. a descrição colore a cor da descrição do no. 1 rosa de +5V (fonte de alimentação)
1 (bateria) laranja 0V/branco (fonte de alimentação) cinza 2 0V
(bateria) laranja 2 3.6V (bateria) verde 3.6V
3 DADOS + azuis 3 (bateria) amarelo 4 0V
4 DADOS - azuis/brancos 5 DADOS + brancos
5~7 livre -
8 +5V (fonte de alimentação) vermelhos (AWG22)
(fonte de alimentação) preto 9 0V (AWG22)
10~17 livre - caixa do conector
O fio do protetor da terra de quadro conecta

primeiros + òs dígitos:
Saída avaliado (quilowatts)
Código 01 02 04 08 15
Saída avaliado 0,1 0,2 0,4 0,75 1,5
ó dígito: Tensão A: 200V, B: 100V, D: 400V

ó dígito: Tensão A: 200V, B: 100V, D: 400V

5os dígitos: Especificações impermeáveis da ordem IP67 da revisão do projeto

4o dígito: Codificador de série
Código 1 4 um B
Padrão das observações
Opção padrão
Codificador absoluto de 16 bits do codificador absoluto de 16 bits das especificações com capacitor super
codificador incremental de 16 bits do codificador incremental de 13 bocados
O número de pulsos do codificador: 16384 P/Rev.
O número de pulsos do codificador: 2048 P/Rev.

6o dígito: Extremidade do eixo
Código 2 4 6 8
Padrão das observações
Especificações da opção em linha reta sem o reto chave com o reto chave com chave e para bater em linha reta com torneira

7o dígito: Selo do freio e do óleo
Código 1 porque C D E S
Especificações sem opções com o freio 90-VDC com o freio 24-VDC com selo do óleo e freio 90-VDC
Com selo do óleo e freio 24-VDC com selo do óleo

Tipo SGMGH, 400 V
Avaliações e especificações
charecteristics da Torque-velocidade
Tensão aplicada 400 V
Servo motor SGMGH- modelo @ 05D@ 09D@ 13D@ 20D@ 30D@ 44D@ 55D@ 75D@ 1AD@ 1ED@
Quilowatt 0,45 da saída avaliado 0,85 1,3 1,8 2,9 4,4 5,5 7,5 11 15
Torque avaliado N·m 2,84 5,39 8,34 11,5 18,6 28,4 35,0 48,0 70,0 95,4
Torque máximo instantâneo N·m 8,92 13,8 23,3 28,7 45,1 71,1 90,7 123 175 221
A atual avaliado (rms) 1,9 3,5 5,4 8,4 11,9 16,5 20,8 25,4 28,1 37,2
Máximo instantâneo A atual (rms) 5,5 8,5 14 20 28 40,5 55 65 70 85
Velocidade avaliado min-1 1500
Velocidade máxima min-1 3000 2000
Torque N constante·m/A (rms) 1,64 1,65 1,68 1,46 1,66 1,82 1,74 2,0 2,56 2,64
Momento do rotor de inércia (JM) quilograma·m2x10-4 7,24 13,9 20,5 31,7 46,0 67,5 89,0 125 281 315
Momento de carga permissível do múltiplo da inércia (JL) (JM) de 5
Taxa kW/s 11,2 do poder avaliado 20,9 33,8 41,5 75,3 120 137 184 174 289
Aceleração angular avaliado rad/s2 3930 3880 4060 3620 4050 4210 3930 3850 2490 3030
Codificador incremental do padrão aplicável do codificador (17 bocados)
Codificador absoluto da opção (17 bocados)
Guardando o momento do freio de inércia J quilograma·m2x10-4 2,10 8,50 18,8 37,5 especificações básicas
Avaliação do tempo contínua
Classe F da classe da isolação
Temperatura ambiental 0 a °C +40
Umidade ambiental 20 a 80% (não-se condensar)
Μm da classe 15 da vibração ou abaixo
Cerco Total-incluido, auto-de refrigeração, IP67 (com exclusão da abertura do eixo)
Aceleração da vibração da resistência da vibração
