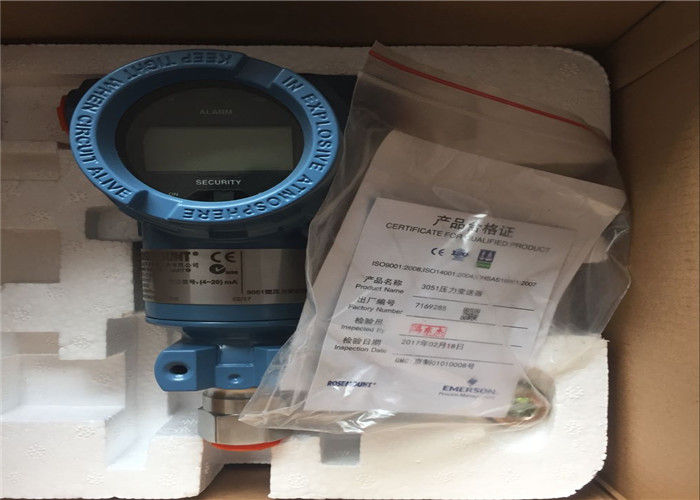

Rosemount 3051 Smart DP Cell Transmissor Transmissor de temperatura e pressão 3051DP 3051GP
3051DP 3051GPDescrição
A família de transmissores de pressão Rosemount 3051 é uma série de instrumentos de renome mundial para medição de pressão, pressão diferencial e nível em processos industriais. O 3051DPO modelo (Pressão Diferencial) foi projetado para aplicações de fluxo, nível e pressão diferencial onde a pressão é medida através de dois pontos (por exemplo, através de uma placa de orifício). O 3051GPO modelo (Pressão Manométrica) mede a pressão relativa à pressão atmosférica. Conhecidos por sua excepcional confiabilidade, estabilidade e precisão, esses transmissores são a base da medição de processos em setores como petróleo e gás, químico, geração de energia e tratamento de água. Eles apresentam tecnologia de sensor capacitivo padrão da indústria, proporcionando desempenho robusto mesmo em condições adversas.
3051DP 3051GPCaracterísticas
- •
Desempenho superior:Oferece alta precisão (até ±0,075% de amplitude para o 3051DP, ±0,1% para o 3051GP), garantindo medição precisa para controle de processos críticos.
- •
Estabilidade incomparável:Os processos avançados de projeto e fabricação de sensores resultam em desvios de longo prazo inferiores a ±0,15% do URL a cada 10 anos, reduzindo as necessidades de manutenção e os ciclos de calibração.
- •
Tecnologia robusta de sensores:O comprovado sensor de silício capacitivo oferece excelente proteção contra sobrepressão e resistência a choques e vibrações.
- •
Eletrônica Inteligente:Apresenta a poderosa tecnologia Sensor™, que inclui diagnósticos detalhados, um display LCD configurável e uma ampla taxa de variação (até 100:1), permitindo que um transmissor cubra uma ampla gama de aplicações.
- •
Certificações globais de segurança:Disponível com uma ampla gama de aprovações internacionais de segurança e áreas perigosas (por exemplo, FM, ATEX, IECEx, SIL 2/3), tornando-os adequados para uso global em atmosferas potencialmente explosivas.
- •
Fácil integração e configuração:Pode ser facilmente configurado e monitorado usando o comunicador de campo Rosemount 375, o AMS Device Manager ou a interface de botão local.
3051DP 3051GPMaterial e Aplicação
- •
Diafragmas do sensor:Disponível em uma variedade de materiais, incluindo Aço inoxidável 316L, Hastelloy C-276, Monel, e Tântalopara lidar com meios corrosivos e abrasivos.
- •
Conexões de Processo:Normalmente feito de Aço Inoxidável 316. Outras ligas como Aço Carbono ou Hastelloy estão disponíveis para serviços específicos.
- •
Carcaça eletrônica:Construído a partir de um durável Liga de alumíniocom acabamento epóxi poliuretano. Caixas opcionais de aço inoxidável estão disponíveis para ambientes altamente corrosivos.
- •
Selos/anéis de vedação:O selo padrão é Viton (FKM). Opções como EPDM, Kalrez (FFKM), e PTFEestão disponíveis para diferentes requisitos de temperatura e compatibilidade química.
3051DP 3051GPAplicações primárias:
- •
3051DP:Medição de vazão (usando placas de orifício, venturis), nível de líquido em tanques fechados, monitoramento de filtros e pressão diferencial entre equipamentos.
- •
3051GP:Medição de pressão em vasos e tubulações, pressão de descarga de bombas, nível de tanques (hidrostático) e queda de pressão de filtros/purificadores.
3051DP 3051GPParâmetros importantes
A tabela a seguir compara as principais especificações dos transmissores Rosemount 3051DP e 3051GP.
|
|
Rosemount 3051DP (pressão diferencial)
|
Rosemount 3051GP (pressão manométrica)
|
|
|
|
|
|
3051DP mede a diferença entre duas pressões.
|
|
|
|
|
Valores de precisão de referência; inclui linearidade, histerese e repetibilidade.
|
|
|
±0,15% do URL por 10 anos
|
±0,15% do URL por 10 anos
|
URL = Limite superior do intervalo. Um indicador chave de confiabilidade a longo prazo.
|
|
|
|
|
A capacidade de ajustar a faixa de medição dentro dos limites do transmissor.
|
|
|
0-5 polH₂O até 0-2.000 psi (dependendo do modelo)
|
0-30 polH₂O até 0-10.000 psi (dependendo do modelo)
|
URL = Limite superior do intervalo. Uma ampla seleção está disponível.
|
|
Limite de pressão estática
|
Varia de acordo com o modelo (por exemplo, até 3600 psi)
|
|
A pressão máxima de linha que o sensor pode suportar. Crítico para aplicações DP.
|
|
|
<±0,15% do URL por 1.000 psi
|
<±0,1% de URL por 1.000 psi
|
O efeito na precisão após ser submetido à pressão acima do URL.
|
|
Faixa de temperatura do processo
|
-40 a 248 °F (-40 a 120 °C)
|
-40 a 248 °F (-40 a 120 °C)
|
Com selos remotos padrão. Intervalos estendidos são possíveis.
|
|
Faixa de temperatura ambiente
|
-40 a 185 °F (-40 a 85 °C)
|
-40 a 185 °F (-40 a 85 °C)
|
|
|
|
4-20 mA HART com sinal digital
|
4-20 mA HART com sinal digital
|
Opções Foundation Fieldbus e PROFIBUS-PA também estão disponíveis.
|
|
|
|
|
|
|
Classificação de habitação
|
|
| Marca: |
ROSEMOUNT |
| Doença: |
Peças |
| Modelo: |
3051DP 3051GP1 |
| Tensão de alimentação (CC): |
10,5 - 30 V CC |
| Calibração (Mín-Máx): |
0 - 25 IN-H2O |
| Tipo: |
Pressão |
| Peso de envio: |
7,95 libras |
| Dimensões de envio: |
9,50 x 4,50 x 5,50 pol. |
| SKU: |
D539689 (IDN) |
| Categoria: |
Transmissores |
| Notas Adicionais: |
CORTE DO CONECTOR DA SONDA |
Os indicadores técnicos do transmissor 3051 são os seguintes:
| Modelo de nome |
Faixa de medição |
Proporção de alcance |
Precisão |
| Transmissor de Pressão Diferencial 3051CD |
0-0,5 polH2O a 2.000 psi |
100:1 |
0,075% |
| Transmissor de pressão manométrica 3051CG |
0-2,5 pol. H2O a 2.000 psi |
100:1 |
0,075% |
| Transmissor de Pressão Absoluta 3051CA |
0-0,167Psia a 2.000Psi |
100:1 |
0,075% |
| Transmissor de Pressão Absoluta 3051TA |
0-0,3-1MPsia |
100:1 |
0,075% |
| Transmissor de pressão manométrica 3051TG |
0,3-1 MPsig |
100:1 |
0,075% |
| Transmissor de Nível 3051L |
2,5 polH2O-8310H2O |
100:1 |
0,075% |
| Transmissor de Pressão Diferencial 3051HD |
0-0,62kPa a 13800kPa |
100:1 |
0,075% |
| Transmissor de pressão manométrica 3051HG |
0-0,62kPa a 13800kPa |
100:1 |
0,075% |
| Transmissor de Pressão Diferencial 3051PD |
0-0,62kPa a 248kPa |
10:1 |
0,05% |
| Transmissor de pressão manométrica 3051PG |
0-0,62kPa a 13800kPa |
10:1 |
0,05%
|
Transmissor de pressão de baixa potência modelo 3051C, fonte de alimentação de 6-12V DC, consumo de energia 18-36mW, saída de 4-20mA, consumo de energia é superior a 200mW. As saídas 0,8-3,2V e 1-5V são opcionais.
1, o princípio de funcionamento
Durante a operação, o diafragma de isolamento e o fluido de enchimento nos lados de alta e baixa pressão transferem a pressão do processo para o fluido de enchimento e, em seguida, o fluido de enchimento transfere a pressão para o diafragma de detecção no centro do sensor. O diafragma de detecção é um elemento elástico tensionado cujo deslocamento varia com a pressão (para transmissores de manômetro GP, a pressão atmosférica é aplicada ao lado de baixa pressão do diafragma de detecção). Transmissor de pressão absoluta AP, o lado de baixa pressão mantém sempre uma pressão de referência. O deslocamento máximo do diafragma de detecção é de 0,004 polegadas (0,1 mm) e a quantidade de deslocamento é proporcional à pressão. As placas capacitivas em ambos os lados detectam a posição do diafragma sensor. A diferença de capacitância entre o diafragma de detecção e a placa capacitiva é convertida em uma corrente, tensão ou sinal de saída digital HART (High Speed Addressable Remote Transmitter Data Highway) correspondente.
2 características do produto
·Série completa de transmissores
· Faixa de medição: 0-0,5inH2O a 6000psig
·Estrutura pequena, forte e à prova de choque
·Estrutura modular
· Amortecimento ajustável
· Múltiplas opções para aplicação flexível
·Circuitos inteligentes, analógicos ou de baixa potência
· Conexão e instalação elétrica: equipado com uma variedade de conectores de processo e flanges de montagem.
3 especificações técnicas:
1, excelente desempenho: precisão de 0,075% faixa de proporção 100:1
2, pressão diferencial: faixa de calibração de 0,5inH2O a 2.000psi
3, pressão manométrica: faixa de calibração de 2,5 polH2O a 2.000 psi
4, pressão absoluta: faixa de calibração de 0,167 psia a 4000 psia
5, diafragma de isolamento de processo: aço inoxidável, Hastelloy CR, Monel R, (somente CD, CG) e Monel banhado a ouro
6, design compacto, resistente e leve, fácil de instalar
Detalhes do item:
| Fabricante: |
ROSEMOUNT |
| Descrição do fabricante: |
Este modelo é estoque antigo de setembro de 2012
Os transmissores de pressão coplanares Rosemount 3051S são líderes do setor em medição de pressão diferencial, manométrica e absoluta. A Plataforma Coplanar permite integração perfeita com manifolds, elementos primários e soluções de vedação.
A série de instrumentação do transmissor de pressão coplanar 3051S pode otimizar sua operação em quatro áreas críticas: produção, qualidade, eficiência energética e segurança e meio ambiente. Ao aproveitar o poder do Rosemount 3051S escalável em toda a sua operação, você minimizará a variabilidade do processo, obterá maior percepção do processo, reduzirá a manutenção e o tempo de inatividade e atenderá às demandas regulatórias. Além disso, é fácil de usar pelo seu pessoal, garantindo que você aproveitará todo o potencial do seu investimento em medição.
Com o Rosemount 3051 e o Power Advisory Diagnostics, você pode identificar problemas antes que eles ocorram – seja no instrumento ou em qualquer lugar do circuito elétrico.
A série de instrumentação Rosemount 3051S fornece medições precisas e confiáveis sempre para que você possa reduzir manutenção, interrupções, variabilidade de processo e obter partidas mais rápidas
• Precisão de Referência: 0,025% do Span
• Estabilidade a longo prazo: 15 anos
• Garantia Limitada: 15 anos
• Faixa de redução: 200:1
• Desempenho total instalado: 0,1% da extensão
• Diagnóstico Avançado com Certificação de Segurança SIL 2/3
Características
- Ultra, ultra para fluxo e desempenho clássico
- Protocolos 4-20 mA HART, sem fio, FOUNDATION fieldbus
- Medições manométricas, diferenciais ou absolutas
- Opções de exibição remota e interface
- Faixas de até 4000 psi (275 bar)
- Ajuste de zero e span
- Alertas PlantWeb
- Limite de pressão de ruptura: 10.000 psig (689,5 bar)
|
| Doença: |
NOVA CAIXA ABERTA, estoque antigo, algumas caixas apresentam danos causados pela água, marcas nas unidades intactas, nunca usadas. Alguns acessórios podem ter algumas marcas de instalação para serem usados no projeto, mas nunca usados |
Especificações:
| Redução de alcance |
Até 150:1 |
| Protocolo de comunicação |
4-20 mA CERVO,Sem fioHART®, FOUNDATION fieldbus, Profibus, 1-5 V Baixa Potência HART |
| Faixa de medição |
Até 2.000 psi (137,89 bar) Diferencial, Até 2.000 psig (137,89 bar) Medidor, Até 4.000 psi (275,79 bar) Absoluto |
| Material molhado no processo |
Aço inoxidável 316L, Liga C-276, Liga 400, Tântalo, Liga banhada a ouro 400, Aço inoxidável 316L banhado a ouro |
| Diagnóstico |
Diagnóstico Básico, Diagnóstico de Consultoria de Energia |
| Certificações/Aprovações |
SIL 2/3 certificado conforme IEC 61508 por um terceiro independente, NSF, NACE, local perigoso, consulte as especificações completas para obter a lista completa de certificações |
| Material molhado no processo |
Aço inoxidável 316L, Liga C-276, Liga 400, Tântalo, Liga banhada a ouro 400, Aço inoxidável 316L banhado a ouro |
| Diagnóstico |
Diagnóstico Básico, Diagnóstico de Consultoria de Energia |
| Certificações/Aprovações |
SIL 2/3 certificado conforme IEC 61508 por um terceiro independente, NSF, NACE, local perigoso, consulte as especificações completas para obter a lista completa de certificações
|
Tipo de pedido da série 3051:
1. Transmissor de pressão coplanar Rosemount 3051C
2. Transmissor de pressão em linha Rosemount 3051T
3. Medidor de vazão Annubar Rosemount 3051CFA
4. Medidor de vazão compacto Rosemount 3051CFC
5. Medidor de vazão de orifício integral Rosemount 3051CFP
6. Transmissor de nível Rosemount 3051L
