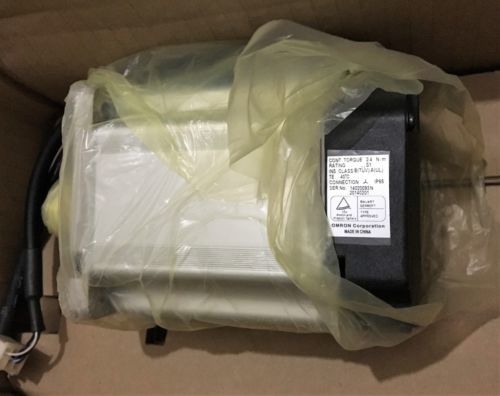

OMRON R88M-G10030L 20 MΩ Min. em 500 VDC entre os terminais do poder e o terminal de FG

OMRON R88M-G10030L 20 MΩ min. a 500 VDC entre os terminais de alimentação e o terminal FG

Funções de Servo Drive

Área de exibição

Uma tela LED de 7 segmentos de 2 dígitos mostra o estado do Servo Drive, códigos de alarme, parâmetros e outras informações.

„ Pins de verificação de monitores analógicos (SP, IM e G)

A velocidade real do motor, a velocidade de comando, o binário e o número de pulsos acumulados podem ser medidos com base no nível de tensão analógica usando um osciloscópio.

Configurar o tipo de sinal a emitir e o nível de tensão de saída definindo o monitor de velocidade (SP)

Seleção (Pn007) e Seleção do Monitor de Torque (IM) (Pn008).

Para mais detalhes, consulte Parâmetros do usuário.

„ Indicador LED de estado MECHATROLINK-II

o estado das comunicações do MECHATROLINK-II.

Para mais informações, consulte o indicador LED de estado MECHATROLINK-II

„ Interruptores rotativos

Define o endereço do nó.

Para mais detalhes, consulte Servo Drive Display and Settings

Estão disponíveis os seguintes servomotores CA OMNUC da série G.

Servomotores de 3.000 r/min

3,000-r/min Servomotores planos

Servomotores de 2000 r/min

1,000-r/min Servomotores

Existem várias opções disponíveis nos Servomotores, como modelos com freios, desaceleradores ou diferentes tipos de eixo.Selecionar um servomotor com base nas condições de carga do sistema mecânico e no ambiente de instalação.

* 1. Estes são os valores quando o servomotor é combinado com um servo-acionamento à temperatura ambiente (20°C, 65%).

*2. Inércia de carga aplicável operação é possível mesmo com alta inércia de carga. Seleccionar um motor adequado e confirmar que a operação é possível.. Se o travão dinâmico for activado frequentemente com uma inércia de carga elevada, a resistência do travão dinâmico pode queimar.Não torne repetidamente o servomotor ON e OFF enquanto o travão dinâmico estiver ativado.

*3. As cargas radiais e de empuxo admissíveis são os valores determinados para uma vida útil de 20 000 horas a temperaturas normais de funcionamento.As cargas radiais admissíveis são aplicadas como mostrado no diagrama seguinte:.

*4. Trata-se de um travão desligado (reinicializado quando a tensão de excitação é aplicada).

*5. O tempo de funcionamento é o valor (valor de referência) medido com um supressor de sobretensão (CR50500 fabricado pela Okaya Electric Industries Co., Ltd.).
