Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | MÓDULO ENTRADO | Modelo N.O.: | DI803 |
|---|---|---|---|
| Número do artigo: | 3BSE022362R1 | Especificação do sinal: | A.A. de 230 V, C.C. de 220 V. |
| Número de canais: | 8 canais | Tipo do sinal: | Naufrágio atual |
| Tipo: | Entrada análoga | Mecânicos: | S800L |
| Realçar: | ethernet mim módulo do,módulo de entrada/saída digital |
||

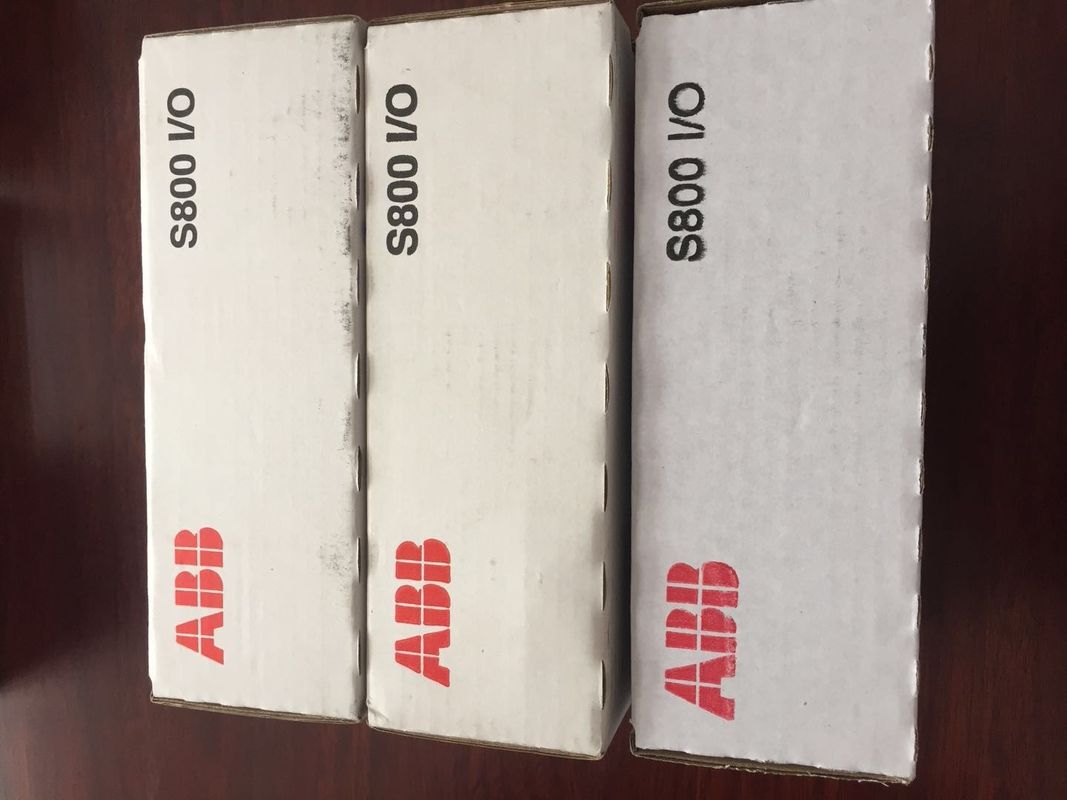

Modulo de entrada digital ABB DI803 3BSE022362R1 S800L Modulo de entrada e saída DI803-eA 3BSE022362R2
Descrição do DI803:
O DI803 é um módulo de entrada digital a.c./d.c. de 8 canais de 230 V para o S800 I/O. Este módulo tem 8 entradas digitais.6 mA a 230 V a.c. A gama de entrada de corrente contínua é de 175 - 275 V e a corrente de entrada é de 1,6 mA a 220 V. As entradas são isoladas individualmente. Cada canal de entrada consiste em componentes limitadores de corrente,Componentes de protecção EMC, LED de indicação do estado de entrada e barreira de isolamento óptico.
Informações gerais
| Tipo | Entrada digital |
| Especificação do sinal | 230 V de corrente corrente, 220 V de corrente corrente |
| Número do artigo | 3BSE022362R1 |
| Número de canais | 8 |
| Tipo de sinal | Mergulho de corrente |
| HART | - Não, não. |
| Empresa estatal | - Não, não. |
| Despesas | - Não, não. |
| Alta integridade | - Não, não. |
| Segurança intrínseca | - Não, não. |
| Mecânica | S800L |
Módulos de E/S
| AI801 | A810 | AL815 | AI820 | AL825 |
| AI830A | AI835A | AL843 | AL845 | AI880A |
| AL890 | AL893 | AL895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Dados pormenorizados
| Intervalo de tensão de entrada, "0" | 0...50 V de corrente, 0..40 V de corrente. |
| Intervalo de tensão de entrada, "1" | 164...264 V de corrente, 175... 275 V de corrente |
| Impedância de entrada | 30 kΩ (c.a.) 134 kΩ (c.c.) |
| Isolamento | Canais isolados individualmente |
| Tempos de filtragem (digitais, selecionáveis) | 2, 4, 8, 16 ms |
| Intervalo de frequência de entrada | 4763 Hz |
| Filtro analógico com atraso de ligação/desligação | 5 / 28 ms |
| Comprimento máximo do cabo de campo | 200 metros (219 metros) 100 pF/m para a.c., 600 metros para a.c. |
| Voltagem de isolamento nominal | 250 V |
| Tensão de ensaio dielétrica | 2000 V a.c. |
| Dissipação de energia | Tipo 2,8 W |
| Consumo de corrente +5 V Modulebus | 50 mA |
| Consumo de corrente +24 V Modulebus | 0 |
| Consumo de corrente + 24 V externo | 0 |
| Tamanho do fio suportado | Sólido: 0,05-2,5 mm2, 30-12 AWG A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão. Torque recomendado: 0,5-0,6 Nm comprimento de descolagem 6-7.5 mm, 0,24-0,30 polegadas |
Diagnóstico
| LEDs frontais | S (status) (correr ou falhar), canal 1-16 ("0" ou "1") |
| Supervisão | Supervisão da tensão do processo no canal 8 |
| Indicação do estado da supervisão | Erro do módulo, aviso do módulo, erro do canal |
Características e benefícios
Ambiente e certificação
| Marcação CE | - Sim, sim. |
| Segurança elétrica | IEC 61131-2, UL 508 |
| Localização perigosa | - |
| Certificação marítima | ABS, BV, DNV-GL, LR, RS, CCS |
| Classificação de protecção | IP20 de acordo com a IEC60529 |
| Atmosfera corrosiva ISA-S71.04 | G3 |
| Condições climáticas de funcionamento | 0 a +55 °C (Armazém -40 a +70 °C), RH=5 a 95% sem condensação, IEC/EN 61131-2 |
| Grau de poluição | Nível 2, IEC 60664-1 |
| Condições de funcionamento mecânico | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem | Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Classe de equipamento | Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Temperatura ambiente máxima | 55 °C (131 °F), para montagem vertical 40 °C (104 °F) |
| Conformidade com a RoHS | EN 50581:2012 |
| Conformidade com os RAEE | Diretiva 2012/19/UE |
Dimensões
| Altura | 110 mm (4,33 ̊) |
| Largura | 86.1 mm (3,4 ̊) |
| Profundidade | 58.5 mm (2.3 ̊) |
| Peso | 00,24 kg (0,53 lbs) |
Terminal:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
