IC697BEM731 GE FANUC SÉRIE 90-70 CONTROLADOR DE CANAL ÚNICO

IC697BEM731 GE FANUC SÉRIE 90-70 CONTROLADOR DE CANAL ÚNICO

Descrição do produto

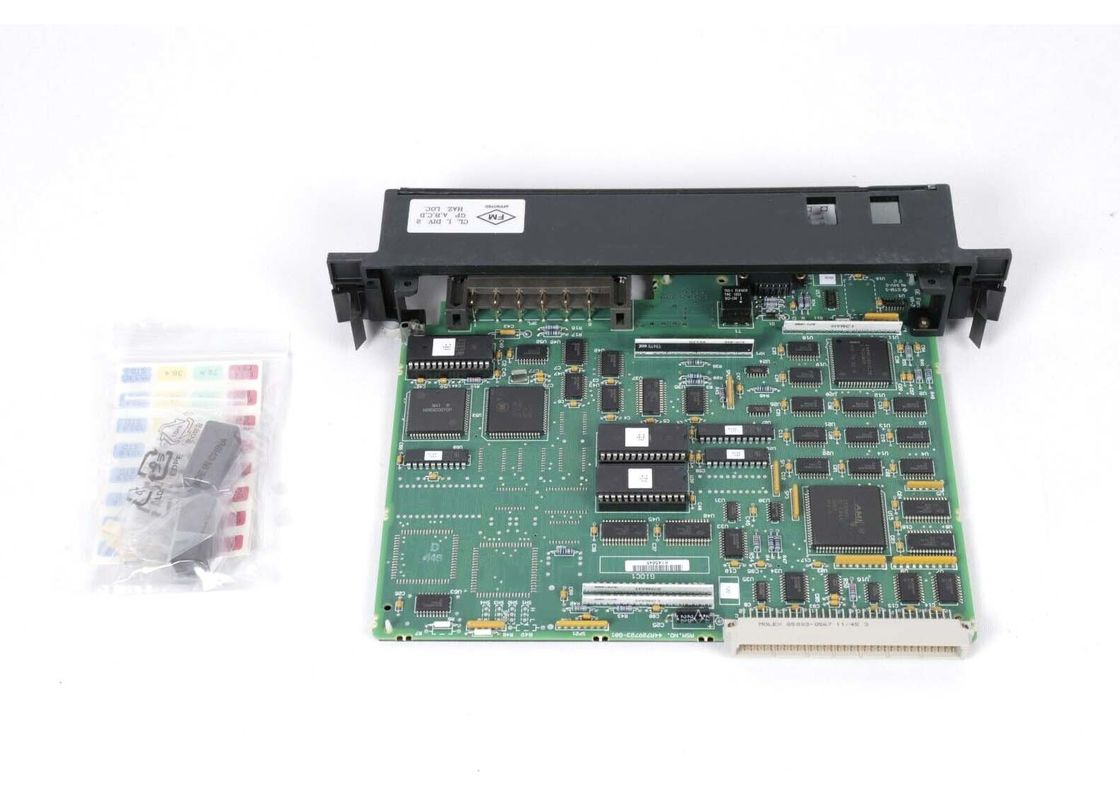

IC697BEM731 é um Módulo Controlador de Barramento (BCM) fabricado pela GE Fanuc para a Série 90-70. IC697BEM731 foi projetado especificamente para o monitor portátil Genius I/O IC660/IC661. O módulo IC697BEM731 está disponível como controlador de canal único; portanto, ele ocupa apenas um slot PLC de monitor portátil (IC66*). Este BCM verifica os blocos de entrada/saída IC66* de forma assíncrona; conseqüentemente, os dados de E/S são transferidos para a CPU uma vez por varredura na placa traseira do rack do PLC IC697. O IC697BEM731 BCM também tem a tarefa de suportar a comunicação direcionada originada de uma solicitação de serviço de comunicação da CPU do CLP. Além disso, pode ser configurado para realizar comunicações globais. O IC697BEM731 só pode ser configurado pela função de configuração do software de programação MS DOS ou Windows.


Recursos adicionais do IC697BEM731 incluem 30 quedas por canal, diagnóstico de E/S IC66* ou IC661, suporte de blocos, cabos e CPUs redundantes, comunicações LAN, configuração suave da CPU e uma função de processador de alarme. Antes de instalar, consulte o manual de instalação do PLC aplicável. A energia deve estar desligada antes de iniciar. Instale o rack conforme as instruções e ligue a alimentação. Se feito corretamente, o módulo será ligado com um LED correspondente piscando. O LED do meio acenderá quando a configuração for recebida da CPU e a operação do barramento for verificada. O LED na parte inferior está sempre apagado.

O módulo GE Fanuc IC697BEM731 é um módulo BCM ou controlador de barramento que faz parte da linha de produtos Série 90-70 e que se destina a ser usado como controlador de barramento nos CLPs Série 90-70. Este módulo controlador pesa apenas 2 libras. Ele também possui apenas 1 canal de E/S. O módulo controlador de barramento IC697BEM731 pode ser instalado em apenas 1 slot no rack do CLP e pode ser configurado com software de configuração baseado em Windows. O módulo controlador de barramento IC697BEM731 opera digitalizando todas as E/S no PLC em série e, em seguida, transferindo todos os dados de E/S para o backplane assim que o processo de digitalização for concluído. Ele também pode lidar com transferências de dados ponto a ponto.

O módulo controlador de barramento GE Fanuc Série 90-70 IC697BEM731 pode usar LANs para se conectar a outros módulos controladores de barramento e PCIMs e atuará como nó de comunicação para esses dispositivos e a LAN. Ele tem uma taxa de transmissão padrão de 153,5 kBaud. O módulo controlador de barramento IC697BEM731 pode ser configurado para lidar com aplicações de comunicação global.

Este módulo só deve ser instalado no sistema PLC Série 90-70 com a alimentação desligada para evitar danos aos componentes ou ferimentos graves. Possui 1 porta serial que é uma porta HHM ou monitor portátil que permite a conexão a um monitor que o usuário pode segurar em suas mãos, o que lhe dará atualizações visuais em tempo real sobre o módulo controlador de barramento, suas aplicações e quaisquer falhas ou erros que possam ocorrer no sistema.

Especificações Técnicas
