Especificações do artigo

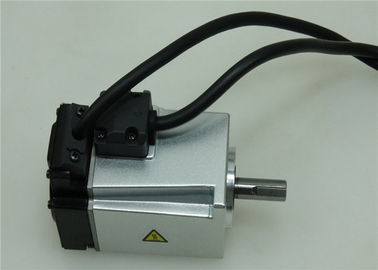

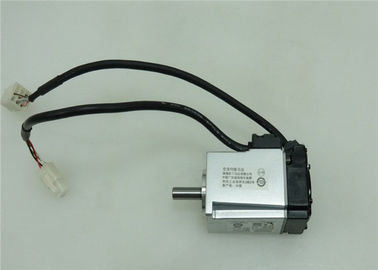

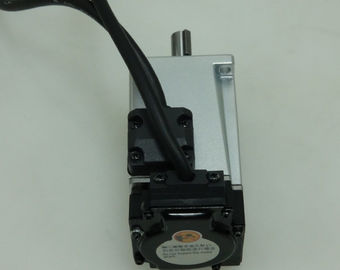

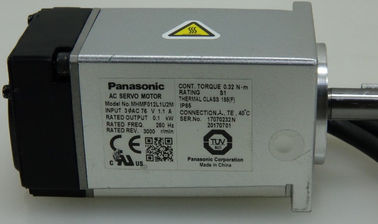

Número da parte MHMF012L1U2M
Detalhes Alta inércia, tipo de fio de chumbo
Nome de família MINAS A6
Série MHMF
Tipo Inércia elevada
Produto de encomenda especial Produto de encomenda especial
Advertências para produtos de encomenda especial Evite o motor ou equipamento que contenha o motor a ser distribuído para o Japão ou para outras regiões através do Japão.
Revestimento IP65
Sobre o recinto, exceto porção rotativa do eixo de saída e da extremidade do fio condutor.
Condições ambientais Para mais pormenores, consulte o manual de instruções.

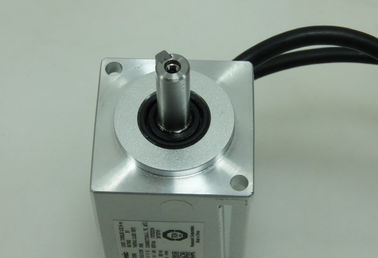

Dimensão quadrada da flange 40 mm quadrados
Dimensão quadrada da flange (unidade: mm) 40
Configuração de saída do motor

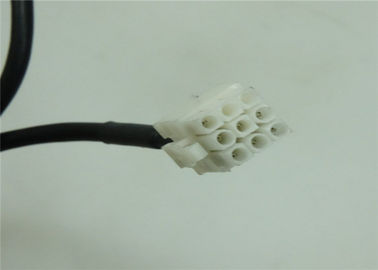

Conector do codificador do motor
Capacidade de alimentação (kVA) 0.5
Especificações de tensão 200 V
Potência nominal 100 W
Corrente nominal (A (rms)) 1.1
Segurança do travão
Massa (kg) 042
Óleo de borracha
Chave do eixo, toque central
Torque nominal (N ⋅ m) 0.32
Torque de estacionamento contínuo (N ⋅ m) 0.33
Max. momentâneo de binário máximo (N ⋅ m) 1.11
Corrente máxima (A (o-p)) 5.5
Frequência de travagem regenerativa (tempos/min) Sem opção: Sem limite
Com opção: Sem limite
Opção (Resistência regenerativa externa) Parte n.o. : DV0P4281
Sobre a frequência de travagem regenerativa Consulte os pormenores da [Descrição das especificações do motor], Nota: 1 e 2.
Velocidade de rotação nominal (r/min) 3000
Velocidade de rotação máxima nominal (r/min) 6500
Momento de inércia do rotor (x10-4 kg ⋅ m2) 0.071
Relação de momento de inércia recomendada entre a carga e o rotor 30 vezes ou menos
Sobre o momento recomendado de relação de inércia da carga e do rotor Consulte os pormenores da [Descrição das especificações do motor],Nota: 3.
Encodificador rotativo: especificações Sistema absoluto/incremental de 23 bits
Observação Ao utilizar um codificador rotativo como sistema incremental (não utilizando dados de várias voltas), não conecte uma bateria para o codificador absoluto.
Encodificador rotativo: Resolução 8388608
Carga admissível
Especificações do artigo
Durante a montagem: carga radial P-direção (N) 147
Durante a montagem: carga de empurrão A-direção (N) 88
Durante a montagem: carga de empuxo em direção B (N) 117.6
Durante o funcionamento: carga radial P-direção (N) 68.6
Durante o funcionamento: carga de empuxo A, direcção B (N) 58.8
Sobre a carga admissível Para mais informações, consulte a [Descrição das especificações do motor] "Carga admissível no eixo de saída
