Número da parte MUMA012P1T
Servomotor do produto
Nome do produto Servomotor MINAS série E
Características Servo compacto apenas para controlo de posição.
Número da parte MUMA012P1T
Tipo de inércia ultra baixa
Revestimento IP65
Sobre o recinto, exceto porção rotativa do eixo de saída e da extremidade do fio condutor.
Condições ambientais Para mais pormenores, consulte o manual de instruções.
Especificações de tensão 200 V
Potência nominal 100 W
Corrente nominal (A (rms)) 1.0
Mantenha o travão com
Massa (kg) 070
Óleo sem vedação

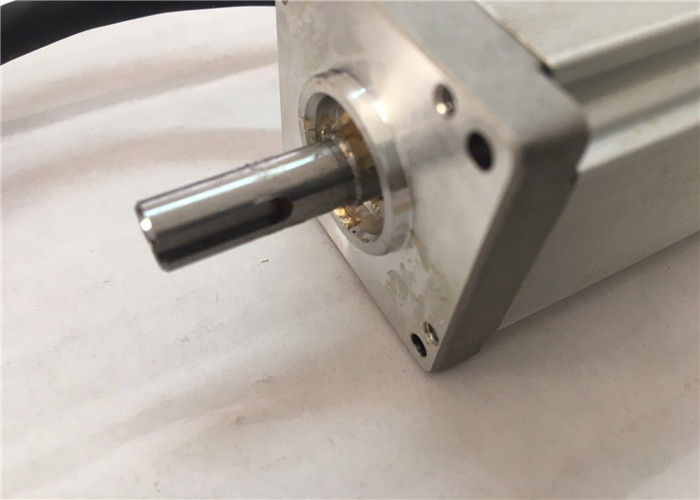

Chave do eixo, toque central
Torque nominal (N ⋅ m) 0.32
Max. momentâneo de binário máximo (N ⋅ m) 0.95
Frequência de travagem regenerativa (tempos/min) Sem opção: Sem limite
Com opção: Sem limite
Opção (Resistência regenerativa externa) Parte n.o. : DV0P2891
Sobre a frequência de travagem regenerativa Nota) 1. A frequência de travagem regenerativa representa a frequência de paradas do motor a partir da velocidade nominal com desaceleração sem carga.
⋅ Se a carga estiver ligada, a frequência será definida como 1/(m + 1 ), onde m = (momento de inercia da carga) / (momento de inercia do rotor).
⋅ Quando a velocidade do motor exceder a velocidade nominal, a frequência do travão regenerativo é inversamente proporcional ao quadrado de (velocidade de circulação / velocidade nominal).
⋅ A tensão da fonte de alimentação é AC115 V (a 100 V da tensão principal).A frequência é inversamente proporcional ao quadrado de (Tensão de alimentação de corrente / 115) em relação ao valor do quadro.
⋅ Quando a regeneração ocorre de forma contínua, casos como alterações frequentes da velocidade de marcha ou alimentação vertical, consulte-nos ou um revendedor.
Nota 2) Se o binário efectivo estiver dentro do binário nominal, não há limite no travão regenerativo.
Velocidade de rotação nominal (r/min) 3000
Velocidade de rotação máxima nominal (r/min) 5000
Momento de inércia do rotor (x10-4 kg ⋅ m2) 0.036
Relação de momento de inércia recomendada entre a carga e o rotor 30 vezes ou menos
Sobre o momento de inércia recomendado da relação entre a carga e o rotor Nota) 3. Consulte-nos ou um concessionário se o momento de inércia da carga exceder o valor especificado.
Encodificador rotativo: especificações 2500 P/r
Encodificador rotativo: Resolução 10000
