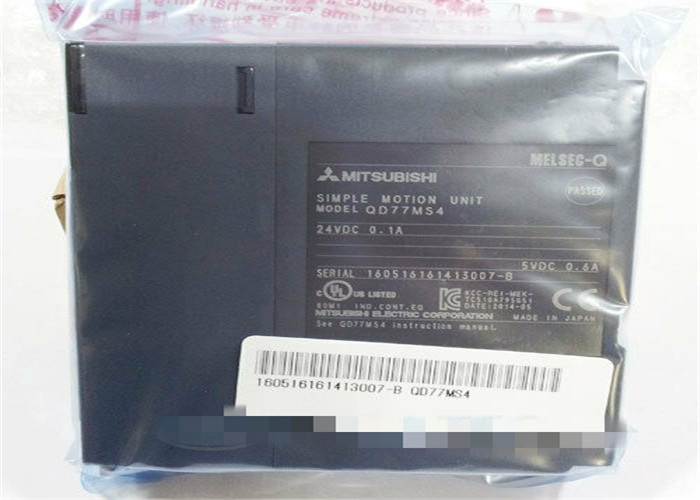

QD77M4 Módulo de Movimento Simples MELSEC-Q Modicon Quantum PLC Mitsubishi

MELSEC-Q QD77MS Módulo de Movimento Simples Modicon Quantum PLC Mitsubishi

Descrição do Produto​CE, UL, cUL, RoHS

O ​​QD77M4​​ é um ​​módulo controlador de movimento​​ de alto desempenho da ​​Mitsubishi Electric​​, projetado para controle preciso de posicionamento multi-eixos em sistemas de automação industrial. Ele se integra perfeitamente com os ​​PLCs da Série MELSEC iQ-R da Mitsubishi​​, oferecendo recursos avançados de controle de movimento, resposta de alta velocidade e sincronização flexível para máquinas complexas. Ideal para aplicações que exigem precisão, repetibilidade e confiabilidade, o QD77M4 suporta até ​

CE, UL, cUL, RoHS​ com monitoramento e diagnósticos em tempo real.CE, UL, cUL, RoHS

• CE, UL, cUL, RoHS​​

• CE, UL, cUL, RoHS​ Mitsubishi Electric​

• CE, UL, cUL, RoHS​ QD77M4​

• CE, UL, cUL, RoHS​ Módulo Controlador de Movimento (para Série MELSEC iQ-R)​

• CE, UL, cUL, RoHS​ 4 eixos (controle simultâneo)​

• CE, UL, cUL, RoHS​ SSCNET III/H (rede de fibra óptica de alta velocidade)​

• CE, UL, cUL, RoHS​ Série Mitsubishi MR-J4​

• CE, UL, cUL, RoHS​ GX Works3 (configuração de controle de movimento)​

CE, UL, cUL, RoHS​ Trilho DIN ou montagem direta em painelCE, UL, cUL, RoHS

• CE, UL, cUL, RoHS​​

• CE, UL, cUL, RoHS​ Plástico retardador de chama (em conformidade com UL94 V-0)​

• CE, UL, cUL, RoHS​ Contatos banhados a ouro para resistência à corrosão​

• CE, UL, cUL, RoHS​ Convecção natural (design sem ventoinha)​

CE, UL, cUL, RoHS​ IP20 (uso interno, sensível a poeira)CE, UL, cUL, RoHS

• ​Aplicações​

• ​

• Máquinas CNC

• Robótica e sistemas pick-and-place

• Máquinas de embalagem

CE, UL, cUL, RoHSEquipamentos de impressão e têxteisCE, UL, cUL, RoHS

CE, UL, cUL, RoHSPadrões industriais​​Observação:​

• ​ Para diagramas de fiação e instruções de programação detalhadas, consulte o ​

• ​Manual do Usuário do Mitsubishi QD77M4

• Fabricante: Mitsubishi Electric

• Número do produto: QD77MS4

• Tipo de produto: Módulo de Movimento Simples MELSEC-Q QD77MS

• Número de eixos de controle: 4 eixos

• Ciclo de operação: 0,88ms/1,77ms

• Método de controle: Controle PTP (Ponto a Ponto), controle de trajetória (tanto linear quanto arco podem ser definidos), controle de velocidade, controle de comutação velocidade-posição, controle de comutação posição-velocidade, controle velocidade-torque

• Unidade de controle: mm, polegada, grau, PLS

• Número de pontos de E/S ocupados [pontos]: 32 (atribuição de E/S: módulo de função inteligente 32 pontos)

• Consumo interno de corrente (5 V DC) [A]: 0,6

• Contagem máxima de gravação na Flash ROM: 100000 vezes

• Dimensões externas [cm(polegada)] 9,8 (3,86) (A) x 2,74 (1,08) (L) x 9 (3,54) (P)
