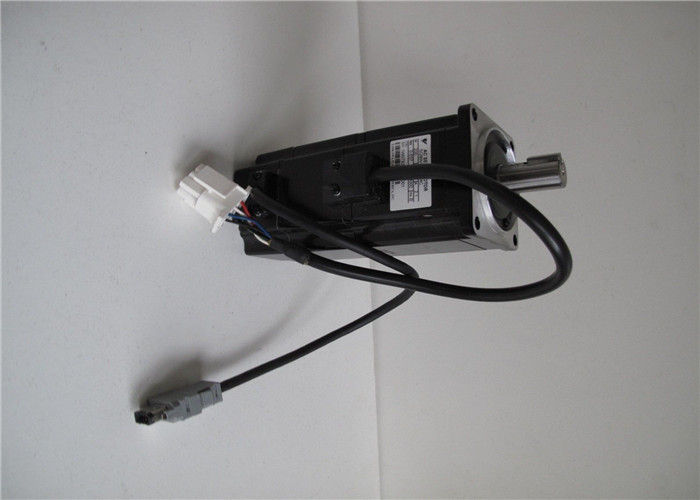

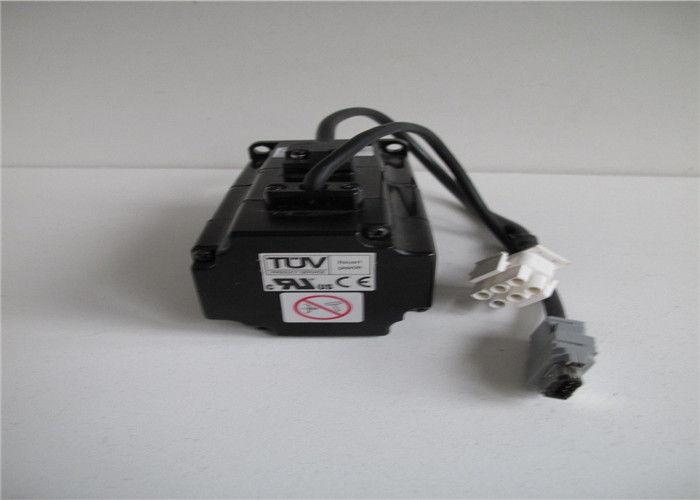

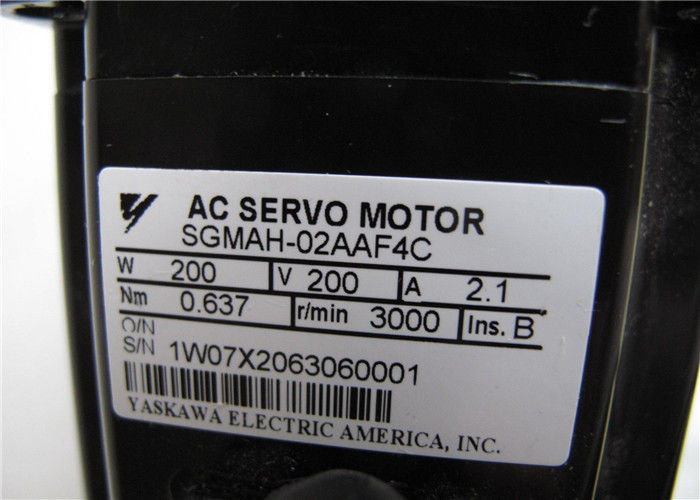

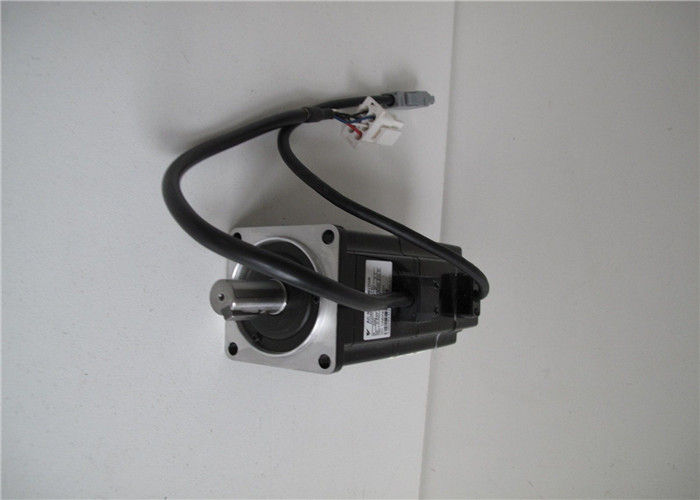

SERVO MOTOR novo bonde industrial SGMAH-02AAF4C da C.A. de Yaskawa 200W 3000RMP Japão

Isto é o lugar aonde o sistema da engrenagem dentro de um servomecanismo entra a imagem. O mecanismo de engrenagem tomará a velocidade alta da entrada do motor (rápido) e na saída, nós obteremos uma velocidade da saída que seja mais lenta do que a velocidade original da entrada mas mais prática e extensamente aplicável. Diga na posição inicial do eixo do servo motor, a posição do botão do potenciômetro é tais que não há nenhum sinal elétrico gerado no porto de saída do potenciômetro. Este porto de saída do potenciômetro é conectado com um dos terminais da entrada do amplificador do detector de erro. Um sinal elétrico é dado agora a um outro terminal da entrada do amplificador do detector de erro. Agora a diferença entre estes dois sinais, uma vem do potenciômetro e outra vem da fonte externo, será amplificada no amplificador do detector de erro e alimenta o motor da C.C.

Este sinal amplificado do erro atua como o poder de entrada do motor da C.C. e o motor começa girar no sentido desejado. Enquanto o eixo do motor progride o botão do potenciômetro igualmente gerencie enquanto é acoplado com o eixo do motor com ajuda do arranjo da engrenagem. Porque a posição das mudanças do botão do potenciômetro lá será um sinal elétrico produzido no porto do potenciômetro. Como a posição angular do botão do potenciômetro progride os aumentos do sinal da saída ou da realimentação. Após a posição angular desejada do eixo do motor o botão do potenciômetro é alcances em tal posição que o sinal elétrico gerado no potenciômetro se transforma mesmo até à data do sinal elétrico externo dado ao amplificador. Nesta circunstância, não haverá nenhum sinal de saída do amplificador à entrada do motor porque não há nenhuma diferença entre o sinal aplicado externo e o sinal gerado no potenciômetro. Porque o sinal de entrada ao motor é nada nessa posição, o motor para de girar. Isto é como trabalhos conceptuais simples de um servo motor.
