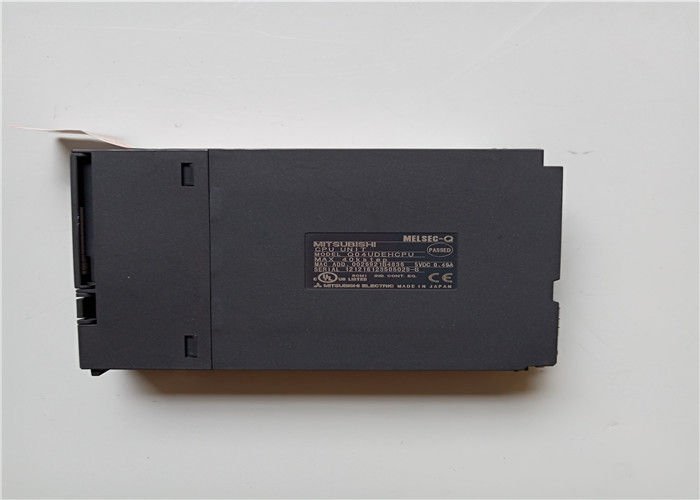

Módulo de Fonte de Alimentação Redundante Mitsubishi Q04UDEHCPU com 8192 pontos e 40k passos
Q04UDEHCPU Descrição
O Q04UDEHCPU é um módulo de CPU universal de alto desempenho com Ethernet integrada da Série MELSEC-Q da Mitsubishi Electric, projetado para sistemas de controle de automação industrial de médio porte. Ele oferece processamento de sequência ultrarrápido (9,5 ns por instrução LD básica), suporta até 4096 pontos de E/S e 8192 pontos de dispositivo, com uma capacidade de memória de programa de 40K passos (160 KB). Ethernet 10/100 Mbps integrada, interfaces USB e de cartão de memória permitem programação, monitoramento, registro de dados e comunicação mult-CPU de alta velocidade sem interrupções. Otimizado para montagem em backplane modular da série Q, ele suporta controle paralelo mult-CPU, sincronização de movimento de alta precisão e conectividade de rede industrial (Ethernet/IP, Protocolo MC, FTP), tornando-o ideal para aplicações de controle distribuído, automação de fábrica e controle de máquinas de alta velocidade.
Q04UDEHCPU Principais Características
- Velocidade de Processamento Ultra-Alta: Execução de instrução de sequência básica (LD X0) em 9,5 ns, oferecendo resposta excepcional para controle de alta velocidade e alta precisão.
- Grande Capacidade de E/S e Memória: Suporta no máximo 4096 pontos de E/S, 8192 pontos de dispositivo, memória de programa de 40K passos (160 KB) e expansível via cartões de memória (RAM/ROM/Flash).
- Ethernet e USB Integrados: Porta Ethernet 10/100BASE-T integrada para programação de rede, Protocolo MC, Ethernet/IP, FTP e monitoramento remoto; porta USB para conexão direta ao PC e transferência rápida de programas.
- Comunicação de Alta Velocidade Mult-CPU: Suporta até 4 CPUs no backplane da série Q com transferência de dados de alta velocidade em ciclo de 0,88 ms, permitindo controle paralelo de movimento/sequência e escalabilidade do sistema.
- Controle de Interrupção de Alta Precisão: Interrupção de ciclo fixo de até 100 µs, suportando captura de pulso de alta velocidade, posicionamento e controle de processo em tempo real.
- Conectividade Industrial Robusta: Compatível com CC-Link, CC-Link IE, Modbus TCP e outros fieldbuses; suporta módulos de função inteligente (posicionamento, contador, E/S analógica).
- Relógio de Tempo Real (RTC) Integrado: Alimentado por bateria para marcação de tempo precisa, registro de dados e agendamento sem módulos externos.
- Ampla Conformidade Ambiental e de Segurança: Design de grau industrial com resistência a vibração/choque; certificado UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS para implantação global.
- Programação e Manutenção Fáceis: Funciona com o software GX Works2/GX Works3 da Mitsubishi; suporta edição de programa online, monitoramento e diagnóstico de falhas.
Q04UDEHCPU Materiais e Aplicações
Materiais
- Carcaça e Invólucro: Plástico de engenharia reforçado de alta resistência e retardador de chamas (UL94 V-0), antiestático, resistente à poeira, adequado para gabinetes de controle industrial.
- Placa de Circuito: PCB FR-4 multicamadas com componentes SMD de grau industrial, revestimento conformável para proteção contra umidade/corrosão.
- Conector do Backplane: Contatos de alta corrente banhados a ouro para conexão confiável do barramento do backplane da série Q e integridade do sinal.
- Componentes Internos: Processador RISC de alta velocidade, controlador Ethernet, transceptor USB, buffers de E/S opto-isolados e memória não volátil para retenção de programa/dados.
- Terminais e Interfaces: Ethernet de grau industrial (RJ45), USB (Tipo B) e slots de cartão de memória com tampas contra poeira para proteção em ambientes hostis.
Aplicações Típicas
- Automação de Fábrica: Linhas de montagem, sistemas de transporte, máquinas de embalagem, manuseio de materiais e linhas de produção automatizadas.
- Máquinas-Ferramenta: Máquinas CNC, retificadoras, máquinas de moldagem por injeção e sistemas de posicionamento de alta velocidade.
- Sistemas de Controle de Movimento: Controle servo/motor multieixo, braços robóticos e equipamentos de posicionamento de precisão.
- Controle de Processo: Tratamento de água, processamento de alimentos, fabricação farmacêutica e monitoramento de plantas químicas.
- Sistemas de Controle Distribuído (DCS): E/S remota, aquisição de dados, integração SCADA e controle industrial em rede.
- Máquinas Especiais: Equipamentos de impressão, têxteis, manuseio de semicondutores e montagem automotiva.
Q04UDEHCPU Parâmetros Importantes
| Parâmetro |
Especificação |
| Número da Peça |
Q04UDEHCPU |
| Série do Produto |
CPU Universal de Alta Velocidade Ethernet Série MELSEC-Q |
| Método de Controle |
Controle sequencial, de movimento, de processo e paralelo mult-CPU |
| Velocidade da Instrução Básica (LD X0) |
9,5 ns |
| Capacidade da Memória do Programa |
40 K passos (160 KB) |
| Máx. Pontos de E/S |
4096 |
| Máx. Pontos de Dispositivo |
8192 |
| Suporte Mult-CPU |
Até 4 CPUs no backplane Q; ciclo de comunicação de alta velocidade: 0,88 ms |
| Interfaces Integradas |
1× Ethernet 10/100BASE-T, 1× USB (Tipo B), Slot para cartão de memória (RAM/ROM/Flash) |
| Protocolos de Comunicação |
Protocolo MC, Ethernet/IP, FTP, comunicação via Socket (máx. 16 conexões) |
| Interrupção de Ciclo Fixo |
Mín. 100 µs |
| Relógio de Tempo Real (RTC) |
Integrado, alimentado por bateria (tempo de backup: aprox. 10 anos) |
| Fonte de Alimentação |
5 VCC (do backplane Q), 0,75 A |
| Temperatura de Operação |
0°C a +55°C |
| Temperatura de Armazenamento |
-20°C a +65°C |
| Umidade |
5–95% UR (sem condensação) |
| Resistência à Vibração |
5–8,4 Hz: amplitude de 3,5 mm; 8,4–150 Hz: 9,8 m/s² |
| Resistência ao Choque |
147 m/s² (15 G), 3 vezes nos eixos X/Y/Z |
| Dimensões (L×A×P) |
27,4 × 98 × 100 mm |
| Peso |
Aprox. 0,18 kg |
| Certificações |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Status |
Modelo legado (descontinuação prevista para outubro de 2026); substituto: Q04UDVCPU |
