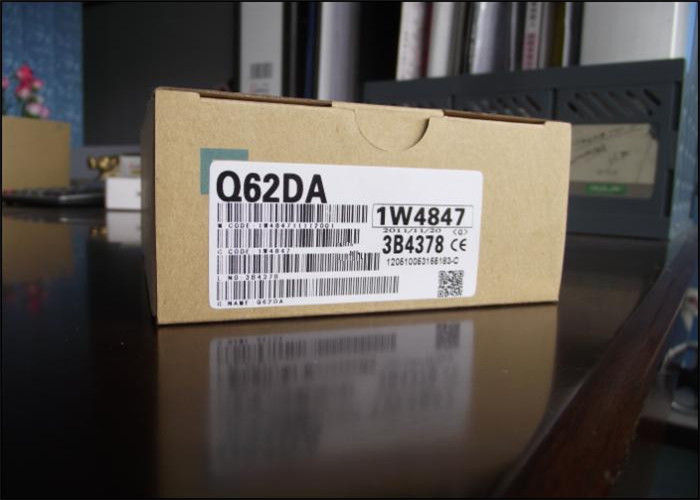

Q62DA Mitsubishi Modelo Universal Módulo de Fornecimento de Energia Redundante
Q62DA Descrição
OMitsubishi Q62DAé um módulo de conversão digital-análogo (D/A) de dois canais de alta precisão, pertencente à linha MELSEC-Q Série PLC I/O.Este módulo converte sinais digitais de 16 bits da CPU PLC da série Q em saídas analógicas precisas de tensão ou corrente, permitindo o controle sem problemas de dispositivos de campo analógicos, como drives de frequência variável, controladores de temperatura, válvulas proporcionais e gravadores.Para aplicações de controlo de processos industriais e automação de precisãoO Q62DA possui modos de resolução múltipla e faixas de saída definíveis pelo usuário.tornando-o altamente adaptável aos diversos requisitos de controloÉ montado directamente no plano de fundo da série Q, integrando-se perfeitamente no sistema de controlo distribuído.
Q62DACaracterísticas fundamentais
- Canais de saída analógicos independentes duplos: Fornece 2 canais isolados, cada um configurável para tensão (-10V a +10V DC) ou corrente (0mA a 20mA DC)MITSUBISHI ELECTRIC.
- Modos de resolução múltipla: Suporta resolução digital selecionável para controlo preciso:
- Resolução normal: -4096 a +4095 (padrão de 16 bits)
- Alta resolução: -12288 a +12287 ou -16384 a +16383
- Conversão de alta velocidade: taxa de actualização rápida de80 μs por canalpara a capacidade de resposta do controlo em tempo real.
- Alta precisão: Excelente precisão de conversão de± 0,1% da escala completa(a 25±5°C).
- Intervalos de saída flexíveis: Configurações de deslocamento e ganho definíveis pelo utilizador através de um software de programação para intervalos personalizados.
- Função de saída síncrona: Permite a atualização simultânea de todos os canais para um controlo preciso de múltiplos eixos ou de múltiplos circuitos.
- Isolamento robusto: isolamento do fotoacoplador entre os terminais de E/S e os circuitos internos do PLC; isolamento do transformador entre a potência externa e as saídas analógicas.
- Proteção incorporadaFunções: Proteção contra curto-circuito de saída para proteger os dispositivos ligados.
- LEDs de diagnósticoIndicadores de estado para as condições de potência, saída e erro para facilitar o controlo do sistema.
- Projetos que poupam espaço: perfil de módulo fino para montagem de alta densidade em racks da série Q.
- Conformidade global: Conforme as normas UL, cUL, CE e RoHS para aplicação mundial.
Q62DAMateriais e Aplicações
Materiais
- Habitação e recinto: Termoplástico de engenharia de alta resistência e retardador de chama (UL94 V-0) que garante durabilidade e segurança elétrica.
- Tabela de circuito: PCB epoxídico de vidro FR-4 de alta qualidade com design multicamadas para integridade do sinal e redução de ruído.
- Terminos: terminais de parafuso de liga de cobre niquelados (M3) para ligações seguras e resistentes à corrosão.
- Componentes internos: Resistores de precisão de nível industrial, condensadores e opto-isoladores para um desempenho estável a longo prazo.
- Dissipação de calor: Projeto térmico eficiente com dissipadores de calor internos para uma operação fiável a plena carga.
Aplicações típicas
- Sistemas de controlo de processos: Controle preciso do fluxo, pressão, temperatura e nível em instalações químicas, de tratamento de água e de processamento de alimentos.
- Máquinas industriais: Controle de válvulas hidráulicas/pneumáticas proporcionais, reguladores de velocidade e sistemas de tensão em máquinas de embalagem e impressão.
- Equipamento de ensaio e medição: Gerar sinais de controlo precisos para bancos de ensaio e sistemas de calibração automatizados.
- Sistemas de climatizaçãoModulação do controlo de amortecedores, válvulas e motores de velocidade variável na automação de edifícios.
- Fabricação de semicondutores: Fornecimento de referências analógicas de alta resolução para equipamentos de posicionamento e processamento de wafers.
- Geração e distribuição de energia: Controle do governador e sinalização analógica nos sistemas de controlo das turbinas e dos geradores.
- Manuseio de materiais: Controle contínuo da tensão nas linhas de enrolamento, desenrolamento e processamento de web.
Q62DAParâmetros importantes
| Parâmetro |
Especificações |
| Número da parte |
Q62DA |
| Marca do produto |
Mitsubishi Electric |
| Série de produtos |
Série MELSEC-Q |
| Tipo de produto |
Modulo de conversão digital-análogo (D/A) |
| Número de canais de saída |
2 Canais (independentes) |
| Entrada digital |
Binário assinado de 16 bits |
| Modos de resolução |
Normal: -4096 ~ +4095
Alto: -12288 ~ +12287 / -16384 ~ +16383 |
| Faixa de tensão de saída |
-10V ~ +10V DC |
| Tensão de saída Carga |
1kΩ ~ 1MΩ |
| Intervalo de saída atual |
0mA ~ 20mA DC |
| Carga de saída atual |
0Ω ~ 600Ω |
| Velocidade de conversão |
80 μs / canal |
| Precisão geral |
± 0,1% de F.S. (25±5°C)
± 0,3% de F.S. (0 a 55°C) |
| Isolamento |
E/S para PLC: Optoacoplador
Energia externa para saída: transformador |
| Proteção contra curto-circuito |
Sim (Introdução) |
| Fonte de alimentação externa |
DC24V (± 10%) |
| Consumo interno de energia |
0.37A a DC5V (a partir do plano de fundo) |
| Temperatura de funcionamento |
0°C ~ +55°C |
| Temperatura de armazenamento |
-20°C ~ +75°C |
| Umidade de funcionamento |
10% ~ 90% RH (não condensante) |
| Dimensões (W × H × D) |
27.4 mm × 98 mm × 112 mm |
| Peso |
Aproximadamente 0,20 kg |
| Número de vagas ocupadas |
1 Fenda |
| Bloco terminal |
Terminal de parafuso de 18 pontos (M3) |
| Certificações |
UL, cUL, CE, RoHS |
| Estatuto do produto |
Descontinuado (Substituído por Q62DAN) |
