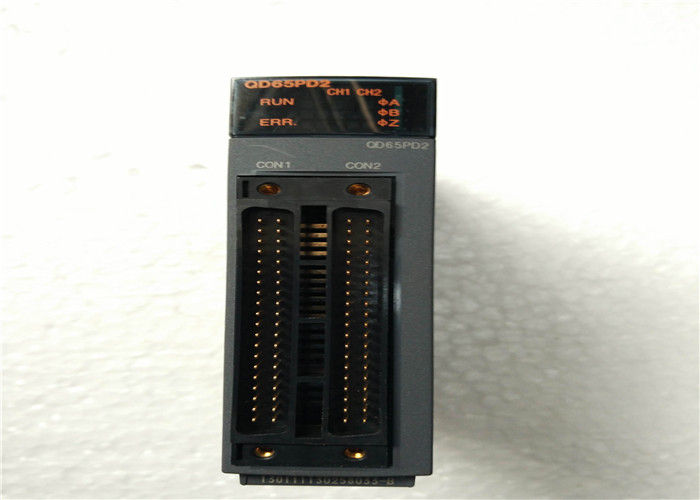

Módulo de Fonte de Alimentação Redundante Universal Mitsubishi QD65PD2
QD65PD2 Descrição
O MITSUBISHI QD65PD2 é um módulo contador/temporizador multifuncional de alto desempenho e 2 canais, projetado para a plataforma PLC da série MELSEC-Q. Este módulo avançado integra contagem ultra-alta velocidade, medição precisa de pulsos, saída PWM de alta resolução e funções flexíveis de controle de chave de came em um pacote compacto de slot único. Ele suporta uma velocidade máxima de contagem líder na indústria de 8 Mpps (8 milhões de pulsos por segundo) para entradas de driver de linha diferencial RS-422 (2 fases, multiplicação 4x) e até 200 kpps para entradas DC padrão. Projetado para aplicações exigentes de automação industrial que requerem precisão em nível de microssegundo, ele se integra perfeitamente com encoders de alta resolução, geradores de pulsos e sensores. O QD65PD2 é montado diretamente no backplane da série Q, permitindo controle em tempo real e de alta precisão para tarefas de posicionamento, medição e controle de movimento complexo.
QD65PD2 Principais Características
- Contagem Ultra-Alta Velocidade: Suporta até 8 Mpps (entrada diferencial, multiplicação 2 fases 4x) e 200 kpps (entrada DC), ideal para feedback de encoder de alta resolução.
- Integração Multifuncional: Combina contador de alta velocidade, medição de pulso (resolução de 100 ns), saída PWM (até 200 kHz) e controle de chave de came em um único módulo.
- Compatibilidade de Entrada Versátil: Aceita sinais de driver de linha diferencial EIA RS-422-A e entradas DC de 5/12/24 V, suportando formatos de pulso de 1 fase, 2 fases e CW/CCW.
- Controle PWM de Alta Precisão: Apresenta resolução de 0,1 µs para ajuste do ciclo de trabalho PWM, permitindo controle de saída ultra-fino.
- Função Avançada de Chave de Came: Configurável para até 16 passos/ponto com 8 saídas de transistor dedicadas (tipo coletor) para controle de tempo preciso baseado em eventos.
- Modos de Contagem Flexíveis: Suporta formatos de contador linear e em anel, com funções de contador de pré-definição, substituição e travamento.
- Ampla Faixa de Contagem: Faixa de contagem binária com sinal de 32 bits (-2147483648 a 2147483647).
- Isolamento e Proteção Robustos: Isolamento óptico entre circuitos de entrada/saída e circuitos internos do PLC para alta imunidade a ruído.
- Design Compacto: Largura fina de 1 slot (27,4 mm) para montagem de alta densidade em racks da série Q.
- LEDs de Diagnóstico: Equipado com indicadores de status para monitoramento de energia, contagem e erros.
- Certificações Globais: Em conformidade com UL, cUL, CE (EMC/RoHS), KC e normas marítimas (LR, DNV, ABS, RINA, BV).
QD65PD2 Materiais e Aplicações
Materiais
- Carcaça e Invólucro: Termoplástico de engenharia de alta resistência e retardador de chamas (UL94 V-0), garantindo durabilidade e segurança elétrica.
- Placa de Circuito: PCB de epóxi de vidro FR-4 multicamadas com trilhas de cobre espessas para integridade do sinal e dissipação eficiente de calor.
- Conectores: Dois conectores de grau industrial de 40 pinos (compatíveis com A6CON1, A6CON2, A6CON4) para fiação segura e de alta densidade.
- Componentes Internos: Optoacopladores de alta velocidade de grau industrial, resistores de precisão e capacitores projetados para estabilidade a longo prazo sob operação de alta frequência.
- Terminais: Contatos de liga de cobre banhados a níquel para conexões seguras e resistentes à corrosão.
Aplicações Típicas
- Fabricação de Semicondutores e LCD: Posicionamento e controle de velocidade de alta precisão para riscadeiras de wafer, máquinas de ligação de matrizes e equipamentos de processamento de painéis.
- Embalagem e Impressão de Alta Velocidade: Controle de registro preciso, controle de tensão de bobina e operações de corte em comprimento.
- Máquinas-Ferramenta: Feedback de posição de alta resolução para eixos CNC, monitoramento de velocidade do fuso e posicionamento de ferramentas.
- Robótica e Automação: Medição precisa de ângulo de junta e controle de movimento para robôs industriais e atuadores lineares.
- Teste e Medição: Contagem de eventos de alta velocidade, análise de largura de pulso e medição de frequência para equipamentos de teste automatizados.
- Manuseio de Materiais: Rastreamento de esteiras de alta velocidade, classificação de peças e medição precisa de comprimento/posição.
- Processamento Têxtil e de Fibras: Contagem de comprimento precisa, controle de tensão e sincronização de alta velocidade.
QD65PD2 Parâmetros Importantes
| Parâmetro |
Especificação |
| Número da Peça |
QD65PD2 |
| Marca do Produto |
Mitsubishi Electric |
| Série do Produto |
Série MELSEC-Q |
| Tipo de Produto |
Módulo Contador/Temporizador Multifuncional de Alta Velocidade |
| Número de Canais |
2 Canais Independentes |
| Velocidade Máx. de Contagem (Diferencial) |
8 Mpps (2 fases, multiplicação 4x) |
| Velocidade Máx. de Contagem (Entrada DC) |
200 kpps |
| Tipos de Sinal de Entrada |
1 fase (1x/2x), 2 fases (1x/2x/4x), CW/CCW |
| Níveis de Sinal de Entrada |
Diferencial (RS-422-A, AM26LS31); DC 5/12/24 V, 7~10 mA |
| Resolução do Contador |
100 ns (medição de pulso) |
| Faixa de Contagem |
Binário com sinal de 32 bits (-2147483648 a 2147483647) |
| Frequência de Saída PWM |
Até 200 kHz |
| Resolução de Duty Cycle PWM |
0,1 µs |
| Tipo de Saída |
Saídas de coincidência de transistor de 8 pontos (tipo coletor) |
| Classificação da Saída |
12/24 V CC, 0,1 A/ponto, 0,8 A/comum |
| Configurações da Chave de Came |
Até 16 passos por ponto de saída |
| Isolamento |
Isolamento por optoacoplador (E/S para interno) |
| Consumo de Energia (Backplane) |
0,23 A a 5 V CC |
| Temperatura de Operação |
0°C ~ +55°C (sem condensação) |
| Temperatura de Armazenamento |
-20°C ~ +75°C |
| Umidade de Operação |
10% ~ 90% UR (sem condensação) |
| Dimensões (L×A×P) |
27,4 mm × 98 mm × 90 mm |
| Peso |
Aprox. 0,15 kg |
| Montagem |
Backplane da Série Q (1 Slot) |
| Conectores |
Conector de 40 pinos × 2 |
| Certificações |
UL, cUL, CE(EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Status do Produto |
Ativo (À Venda) |
