Q80BD-J71LP21G Mitsubishi Modelo Universal Modelo de Fornecimento de Energia Redundante
Detalhes do produto:
| Lugar de origem: | Japão |
| Marca: | MITSUBISHI |
| Certificação: | CE |
| Número do modelo: | Q80BD-J71LP21G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Contact |
| Detalhes da embalagem: | novo e original |
| Tempo de entrega: | 5-7 dias |
| Termos de pagamento: | T/T, Western Union, Paypal |
| Habilidade da fonte: | 100 |
|
Informação detalhada |
|||
| Marca: | Mitsubishi | Número modenl: | Q80BD-J71LP21G |
|---|---|---|---|
| País de origem: | Japão | Capacidade do programa: | 8 etapas de k |
| velocidade de processamento da operação básica (instrução do LD): | 0,12 μs | Entrada: | C.A. de 100 a 240 V |
| Saída: | 5 V DC/3 A | Tipo: | Módulo de fonte de alimentação redundante |
| Destacar: | módulo de fonte de alimentação do plc,módulo da redundância do diodo |
||
Descrição de produto
Q80BD-J71LP21G Mitsubishi Modelo Universal Módulo de Potência Redundante
- Não.Q80BD-J71LP21GDescrição - Não.

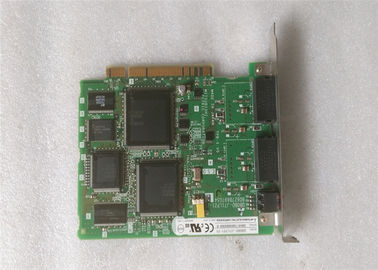

O Mitsubishi Q80BD-J71LP21G é uma placa de interface MELSECNET/H de tipo de fibra óptica GI projetada para os PLCs da série Q da Mitsubishi
Permite a comunicação de dados de alta velocidade e fiabilidade dentro das redes de automação industrial, funcionando como estação principal ou local num sistema de dois autocarros.Esta placa é instalada em um slot PCI e suporta sistemas operacionais japoneses e ingleses.
- Não.- Não.Q80BD-J71LP21GCaracterísticas- Não.
- •
- Não.Integração de rede de alta velocidade: Facilitar a integração na rede MELSECNET/H, um sistema de rede de controlo de alto desempenho para PLCs e outros dispositivos FA
. - •
- Não.Redundância de Dual-Bus:Suporta uma configuração de bus duplo redundante, aumentando a confiabilidade e disponibilidade do sistema fornecendo um caminho de comunicação de backup em caso de falha no bus primário
. - •
- Não.Comunicação de longa distância: Utiliza cabos de fibra óptica GI (Índice de classificação) 50/125μm,que permitam comunicações de longa distância com uma distância máxima entre estações de 2 km a 10 Mbps e uma distância total de extensão da rede de até 30 km
. - •
- Não.Grande capacidade de dados: Suporta um número substancial de pontos de troca de dados, incluindo 8192 pontos LX/LY, 16384 pontos LB e 16384 pontos LW,Facilitar o tratamento de grandes quantidades de dados de E/S e registos em toda a rede
. - •
- Não.Integração do sistema sem problemas: Parte da plataforma da série Q, projetada para uma configuração de sistema flexível e escalável, satisfazendo diversas necessidades de controlo, desde a simples E/S até ao processamento complexo
.
- Não.- Não.Q80BD-J71LP21GEspecificações e finalidade do material - Não.
Os materiais de construção primários são típicos para componentes eletrônicos industriais, incluindo vários plásticos, metais para conectores e interfaces PCI e silício para circuitos internos.A interface física chave envolve um conector óptico de 2 núcleos (F06/F08 de acordo com as normas JIS C5975/5977) para a ligação do cabo de fibra óptica
.
O seu objectivo principal é fornecer uma ligação de rede de alto desempenho e fiável para os PLCs da série Q dentro de uma rede de controlo MELSECNET/H,Permitir a partilha e o controlo eficientes de dados entre múltiplos PLC e dispositivos de campo inteligentes a grandes distâncias num ambiente de automação industrial.
- Não.- Não.Q80BD-J71LP21GParâmetros importantes - Não.
|
Categoria de parâmetros |
Especificações |
|---|---|
| - Não.Tipo de rede - Não. | Tabela de interface MELSECNET/H (estação principal/estação local) |
| - Não.Meio de transmissão- Não. | GI-50/125μm Cabos de fibra óptica |
| - Não.Tipo de conector - Não. | Conector óptico de dois núcleos (F06/F08, JIS C5975/5977) |
| - Não.Velocidade de comunicação - Não. | 10 Mbps |
| - Não.Configuração do autocarro- Não. | Dual-bus, duplo circuito |
| - Não.Número máximo de estações- Não. | 64 estações (1 estação principal, 63 estações normais) |
| - Não.Distância entre estações- Não. | 2 km (a 10 Mbps) |
| - Não.Extensão total da rede - Não. | 30 km |
| - Não.Pontos de entrada/saída (máximo) - Não. | LX/LY: 8192 pontos LB: 16384 pontos (2 KB) LW: 16384 pontos (32KB) |
| - Não.Consumo de corrente interna (5VDC) - Não. | 0.45 A |
| - Não.Fenda de instalação - Não. | Espaçamento de autocarro PCI |
rede de controlo (estação de controlo/normal Q80BD-J71LP21G).
com função de alimentação externa
|
Atributo |
Valor |
|---|---|
|
Para utilização com |
Série MELSEC Q |
|
Número de entradas e saídas |
2048 |
|
Série do fabricante |
MELSEC Q |
|
Tipo de entrada |
Análogo, digital |
|
Categoria de tensão |
5 V dc |
|
Tipo de saída |
Análogo, digital |
|
Tipo de porta de comunicação |
RS232C |
|
Capacidade do programa |
32 kB |
|
Interface de programação |
Computador, painel de comando |
|
Duração |
89.3 mm |
|
Input/Output máximos |
8192 |
|
Número de portos de comunicação |
1 |
|
Largura |
27.4 mm |
|
Temperatura máxima de funcionamento |
+55°C |
|
Dimensões |
89.3 x 27.4 x 98 mm |
|
Profundidade |
98 mm |
|
Backup de bateria |
- Sim, sim. |
|
Temperatura mínima de funcionamento |
0°C |
|
Tipo de montagem |
DIN Rail |
|
Memória |
94 kB |
Modelo:QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Modelo:QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Modelo: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Modelo: QJ71FL71-B2-F01
Ver.1.00.
10BASE2
