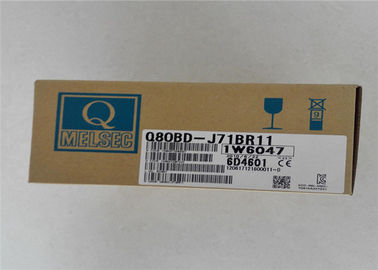

Q80BD-J71BR11 Módulo de Fonte de Alimentação Redundante Modelo Universal Mitsubishi
Q80BD-J71BR11 Descrição
O Mitsubishi Q80BD-J71BR11 é uma placa de interface de barramento coaxial MELSECNET/H projetada para os PLCs da Série Q da Mitsubishi
. Ele permite comunicação de dados rápida e confiável dentro de redes de automação industrial, funcionando como estação mestre ou local em um sistema de barramento único. Esta placa é instalada em um slot PCI e suporta sistemas operacionais em japonês e inglês.
Q80BD-J71BR11 Características
- •
Integração de Rede de Alta Velocidade:
Facilita a integração na rede MELSECNET/H, um sistema de rede de controle de alto desempenho para PLCs
.
- •
Comunicação por Cabo Coaxial:
Utiliza cabos coaxiais 3C-2V/5C-2V para transmissão de dados confiável
.
- •
Grande Capacidade de Dados:
Suporta extensos pontos de troca de dados, incluindo 8192 pontos LX/LY, 16384 pontos LB e 16384 pontos LW, facilitando o manuseio de grandes quantidades de dados de E/S e registradores em toda a rede
.
- •
Integração de Sistema Perfeita:
Parte da plataforma da Série Q, projetada para configuração de sistema flexível e escalável para atender a diversas necessidades de controle
.
- •
Compatibilidade CC-Link:
Oferece tecnologia de barramento de campo confiável, capaz de transmissão de alta velocidade de grandes quantidades de dados de bits (por exemplo, informações ON/OFF) e dados de palavras (por exemplo, informações analógicas), separando a transmissão cíclica da comunicação de mensagem (transmissão transitória) para garantir a pontualidade
.
Q80BD-J71BR11 Especificações e Propósito do Material
Os principais materiais de construção são típicos para componentes eletrônicos de nível industrial. A interface física chave envolve plugues de conector específicos (para cabos coaxiais 3C-2V, 5C-2V ou 5C-FB por padrões JIS)
.
Seu principal objetivo é fornecer uma conexão de rede confiável e de alto desempenho para PLCs da Série Q dentro de uma rede de controle MELSECNET/H, permitindo o compartilhamento eficiente de dados e controle entre vários PLCs e dispositivos de campo inteligentes em um ambiente de automação industrial
.
Q80BD-J71BR11 Parâmetros Importantes
|
Categoria do Parâmetro
|
Especificação
|
| Tipo de Rede |
Placa de Interface MELSECNET/H (Estação Mestre/Local)
|
| Meio de Transmissão |
Cabo Coaxial (3C-2V/5C-2V por JIS C3501, 5C-FB por JIS C3502)
|
| Tipo de Conector |
Plugues de conector para 3C-2V, 5C-2V, 5C-FB
|
| Velocidade de Comunicação |
10 Mbps
|
| Configuração do Barramento |
Barramento único
|
| Número Máximo de Estações Conectáveis (Rede PC) |
32 estações (1 mestre, 31 estações normais)
|
| Pontos Máximos de Rede |
LX/LY: 8192 pontos
LB: 16384 pontos (2KB)
LW: 16384 pontos (32KB)
|
| Distância Total da Rede |
300m (usando 3C-2V), 500m (usando 5C-2V/5C-FB). Extensível a 2,5 km usando repetidores
|
| Método de Comunicação |
Barramento de token
|
| Método de Sincronização |
Método de sincronização de quadro
|
| Consumo de Corrente Interna (5VDC) |
0,67 A
|
| Peso |
0,11 kg
|
| Slot de Instalação |
Barramento PCI |
Modelo: Q80BD-J71BR11.
Barramento PCI Q80BD-J71BR11.
Compatível com SO japonês/inglês.
Q80BD-J71BR11 cabo coaxial 3C-2V/5C-2V.
barramento único.
rede do controlador (estação de controle/normal)
Mitsubishi Q80BD-J71BR11
Modelo: Q80BD-J71LP21S-25.
Barramento PCI MITSUBISHI Q80BD-J71BR11.
Compatível com SO japonês/inglês.
Cabo de fibra óptica SI/QSI/H-PCF/H-PCF de banda larga MITSUBISHI Q80BD-J71BR11.
laço duplo.
rede do controlador (estação de controle/normal).
com função de fonte de alimentação externa MITSUBISHI Q80BD-J71BR11
Modelo: Q80BD-J71GP21-SX.
Barramento PCI/barramento PCI-X.
Compatível com SO japonês/inglês.
cabo de fibra óptica multimodo.
laço duplo.
rede do controlador (estação de controle/normal)
Modelo: Q80BD-J71LP21G.
Barramento PCI.
Compatível com SO japonês/inglês.
cabo de fibra óptica GI-50/125.
laço duplo.
rede do controlador (estação de controle/normal)
Modelo: Q80BD-J71GP21S-SX.
Barramento PCI/barramento PCI-X.
Compatível com SO japonês/inglês.
cabo de fibra óptica multimodo.
laço duplo.
rede do controlador (estação de controle/normal Q80BD-J71BR11).
com função de fonte de alimentação externa
|
Atributo
|
Valor
|
|
Para Uso Com
|
Série MELSEC Q
|
|
Número de E/S
|
2048
|
|
Série do Fabricante
|
MELSEC Q
|
|
Tipo de Entrada
|
Analógico, Digital
|
|
Categoria de Tensão
|
5 V cc
|
|
Tipo de Saída
|
Analógico, Digital
|
|
Tipo de Porta de Comunicação
|
RS232C
|
|
Capacidade do Programa
|
32 kB
|
|
Interface de Programação
|
Computador, Painel Operacional
|
|
Comprimento
|
89,3 mm
|
|
Entradas/Saídas Máximas
|
8192
|
|
Número de Portas de Comunicação
|
1
|
|
Largura
|
27,4 mm
|
|
Temperatura Máxima de Operação
|
+55°C
|
|
Dimensões
|
89,3 x 27,4 x 98 mm
|
|
Profundidade
|
98 mm
|
|
Bateria de Backup
|
Sim
|
|
Temperatura Mínima de Operação
|
0°C
|
|
Tipo de Montagem
|
Trilho DIN
|
|
Memória
|
94 kB
|
Modelo: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Modelo: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Modelo: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Modelo: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
