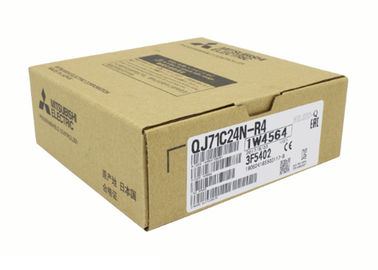

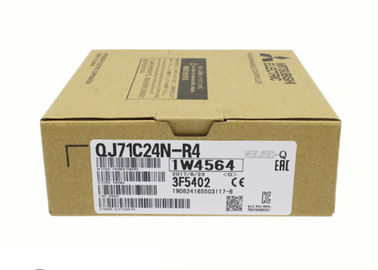

• QJ71C24N-R4 Mitsubishi  Módulo de Fonte de Alimentação Redundante Universal
  • QJ71C24N-R4 Mitsubishi  Módulo de Fonte de Alimentação Redundante Universal
QJ71C24N-R4 Mitsubishi  Módulo de Fonte de Alimentação Redundante Universal

QJ71C24N-R4 Mitsubishi Módulo de Fonte de Alimentação Redundante Universal

Detalhes do produto:

Lugar de origem: Japão
Marca: MITSUBISHI
Certificação: CE
Número do modelo: QJ71C24N-R4

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: Contact
Detalhes da embalagem: novo e original
Tempo de entrega: 5-7 dias
Termos de pagamento: T/T, Western Union, Paypal
Habilidade da fonte: 100
Melhor preço Contato

Informação detalhada

Marca: Mitsubishi Número modenl: QJ71C24N-R4
País de origem: Japão Capacidade do programa: 8 etapas de k
velocidade de processamento da operação básica (instrução do LD): 0,12 μs Entrada: C.A. de 100 a 240 V
Saída: 5 V DC/3 A Tipo: Módulo de fonte de alimentação redundante
Destacar:

módulo de fonte de alimentação do plc

,

módulo da redundância do diodo

Descrição de produto

QJ71C24N-R4 Mitsubishi Modelo Universal Módulo de Potência Redundante







QJ71C24N-R4Descrição

O...Mitsubishi QJ71C24N-R4 É um sistema de alto desempenho.Módulo de comunicação em série O sistema de controlo automático é concebido para o sistema PLC da série MELSEC-Q.canais duplos (CH1 e CH2), ambas com suporte a interfaces RS-422/485 e permitem um intercâmbio de dados fiável em ambientes de automação industrial.230,400 pb (em CH1), facilita a conectividade perfeita com dispositivos como (inversores), sensores e controladores externos usando protocolos como o Modbus.4 × 90 mm) e integra-se facilmente em racks PLC da série Q, tornando-o ideal para aplicações de controlo e monitorização em tempo real .

 QJ71C24N-R4Características fundamentais

  • - Não.Flexibilidade de dois canais : Dois canais independentes RS-422/485 permitem a comunicação simultânea com vários dispositivos, suportando:1, 1:n e m:n configurações de rede .
  • - Não.Transmissão de dados de alta velocidade : Suporta taxas de baud de até 230,400 pb (CH1) e 115.200 pb.(CH2), garantindo uma gestão eficiente de grandes volumes de dados em tempo real .
  • - Não.Compatibilidade multiprotocolo Trabalha com...Protocolo MC.- Não.Modbus (através de protocolo não sequencial), e protocolos bidirecionais, permitindo a integração versátil com PLCs, e sistemas HMI .
  • - Não.Diagnóstico Avançado: Inclui funcionalidades de verificação de erros, como verificação de paridade e verificação de códigos de soma, juntamente com detecção de quebra de fios para uma operação fiável em ambientes industriais ruidosos .
  • - Não.Configuração fácil : Suporta configuração contínua com o software GX Works2 ou GX Developer; não é necessária configuração de endereço IP para conexões diretas de CPU, simplificando a implantação .
  • - Não.Isolamento robusto.: O isolamento elétrico canal a canal minimiza as interferências, garantindo a integridade do sinal em longas distâncias (até 1.200 metros para RS-485) .

QJ71C24N-R4Material e aplicações primárias

  • - Não.Material : O módulo está alojado num recipiente durávelCasca de qualidade industrial O sistema é concebido para suportar condições adversas, incluindo resistência ao pó, vibrações e interferências eletromagnéticas.0°C a 55°C- Não. .
  • - Não.Aplicações primárias - Não.
    • - Não.Automatização Industrial : Conecta PLCs para (por exemplo, Mitsubishi série E700) para controle do motor, permitindo funções como ajuste de velocidade e controle de direção .
    • - Não.Sistemas de monitorização de dados : Integra-se com sensores e sistemas SCADA para aquisição de dados em tempo real em setores como gestão de energia e manufatura .
    • - Não.Controle de processos: Facilita a comunicação entre os PLCs e dispositivos externos em sistemas químicos, farmacêuticos e HVAC para monitoramento preciso de parâmetros .

QJ71C24N-R4Tabela de parâmetros-chave

A seguir está um resumo das especificações técnicas essenciais do QJ71C24N-R4 :
Interface - O CH.1
- O CH.2
通信方式 Linha de volta
MC protocolo de comunicação
通信プロトコル交信 (protocolo de comunicação)
Não há protocolo de comunicação.
双方向协议交信 (protocolo de comunicação bidirecional)
同期方式
Velocidade de transmissão
Distância de entrega RS-422/485
Forma de dados Começar
Bites de dados
Paridade
Parem-se.
Acesso ao ciclo MC protocolo de comunicação
通信プロトコル交信 (protocolo de comunicação)
Não há protocolo de comunicação.
双方向协议交信 (protocolo de comunicação bidirecional)
Detecção de erro Verificação de paridade.
Código de verificação
Controle de transmissão RS-422/485 Controle DTR/DSR
Controle RS/CS
Controlos de sinalização
DC1/DC3 ((Xon/Xoff) controlo
Controle DC2/DC4
Configuração da linha de ligação. RS-422/485
Configuração da linha de comunicação de dados. RS-422/485 MC protocolo de comunicação
通信プロトコル交信 (protocolo de comunicação)
Não há protocolo de comunicação.
双方向协议交信 (protocolo de comunicação bidirecional)
Entradas e saídas
Corrente de consumo interna de 5 V DC
Dimensões Altura (H)
幅 ((W)
O que é isso?
质量
RS-422/485 conforme (ツーピース突込み端子台)
RS-422/485 conforme (ツーピース突込み端子台)
全二重通信/半二重通信
半二重通信
全二重通信/半二重通信
全二重通信/半二重通信
全二重通信/半二重通信
調歩 同期方式
50,300,600,1200,2400,4800,9600,14400,19200,28800,38400,57600,115200,230400bps
・ 230400bps são usados apenas no CH1 (não usados no CH2)
・A velocidade de transmissão total de duas interfaces é de 230 400 bps
・ Quando se utiliza a função de monitorização de dados de transmissão e receção, a velocidade de transmissão total das duas interfaces é de 115200 bps.
Máximo 1200m (distância total prolongada)
1
7/8
1 (vertical parity) / não
1/2
装备局 sequência do processamento do final do CPU 1 requisito de processamento
* Número de vezes de digitalização/número de vezes de digitalização de ligações a serem processadas, variando de acordo com o conteúdo exigido
送受信ともに,専用命令による実行要求時
送信は送信要求ごとに実行
Receita está sempre disponível.
送信は送信要求ごとに実行
Receita está sempre disponível.
Todos os protocolos objetos, quando o número ímpar/número ímpar é escolhido pelo parâmetro
Protocolo MC/ Protocolo de duas direcções
O protocolo de comunicação é o protocolo escolhido para determinar se há ou não código de verificação.
Protocolo de utilização sem procedimento, seleção no quadro de registo do utilizador.
Impossível
Impossível
Impossível
Não.
Não.
1:1,1Não, não.1,m:n(n,m+n do total é máximo 32
1:1,1O total de n,m:n é máximo 32.
1:1, n:1 ((n=maximum32)
1:1,1Não, não, não.
1:1
32 pontos ((I/O割付: インテリ 32点)
0.39A
98 mm
27.4 mm
90 mm
0.20kg
