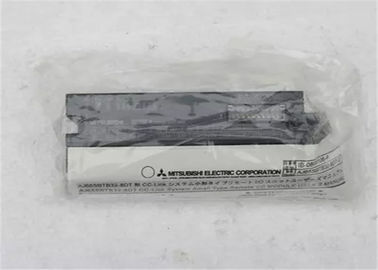

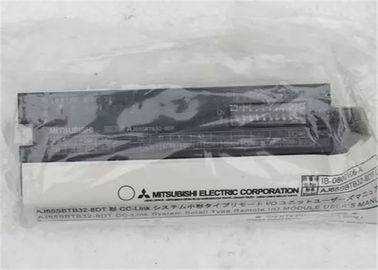

AJ65SBTB32-8DT Módulo de Fonte de Alimentação Redundante Universal Mitsubishi

Módulo de Fonte de Alimentação Redundante Universal Mitsubishi AJ65SBTB32-8DT





​AJ65SBTB32-8DT Descrição​​

O Mitsubishi AJ65SBTB32-8DT é um módulo de E/S remoto do tipo bloco de terminais, integrante do sistema de rede CC-Link. Ele possui 4 pontos de entrada CC e 4 pontos de saída de transistor, ocupando 1 estação na rede CC-Link com 32 pontos alocados (embora use 8 pontos)

. Este módulo foi projetado para aquisição de dados confiável e saída de controle em ambientes de automação industrial, permitindo o controle distribuído e reduzindo os custos de fiação por meio da integração de rede.



​​AJ65SBTB32-8DT Características​​

• •

  ​​Design Compacto e Integrado:​​ Combina entradas CC e saídas de transistor em um único módulo compacto, economizando espaço no trilho DIN

  .



• •

  ​​Compatibilidade com a Rede CC-Link:​​ Integra-se perfeitamente ao fieldbus CC-Link, permitindo o controle descentralizado e a comunicação com a estação mestre

  .



• •

  ​​Resposta de Alta Velocidade:​​ Os pontos de entrada têm um tempo de resposta de 1,5 ms ou menos, e os pontos de saída têm um tempo de resposta de DESLIGADO->LIGADO: 0,5 ms ou menos e LIGADO->DESLIGADO: 1,5 ms ou menos (carga resistiva), permitindo uma reação rápida às mudanças de estado

  .



• •

  ​​Isolamento Confiável:​​ Os circuitos de entrada e saída são isolados opticamente, aprimorando a imunidade a ruídos e protegendo o sistema de controle de distúrbios elétricos no lado do campo

  .



• •

  ​​Fiação e Manutenção Fáceis:​​ Possui um bloco de terminais com grampo de mola para fiação conveniente

  . O bloco de terminais é projetado com proteção para os dedos, evitando o contato acidental com peças energizadas, permitindo a instalação direta em máquinas.



• •

  ​​Proteção Embutida:​​ O circuito de saída inclui funções de proteção contra sobrecarga, sobretensão e superaquecimento, aprimorando a durabilidade e a segurança do módulo

  .



​​AJ65SBTB32-8DT  Material e Usos Primários​​

• •

  ​​Material/Construção:​​ O módulo é alojado em uma carcaça robusta projetada para ambientes industriais, normalmente feita de plásticos e metais duráveis. A eletrônica interna utiliza placas de circuito impresso (PCIs) com optoacopladores para isolamento e drivers de saída baseados em transistores

  .



• •

  ​​Usos Primários:​​ Este módulo é amplamente utilizado na automação de fábricas para conectar vários dispositivos de campo digitais a uma rede CC-Link. As aplicações comuns incluem a leitura de sinais de sensores de proximidade, botões e chaves de limite (entradas) e o controle de solenóides, pequenos relés, lâmpadas indicadoras e outros dispositivos operados por CC (saídas)

  . É adequado para aplicações em fabricação de máquinas, linhas de embalagem e sistemas de manuseio de materiais onde a E/S distribuída é benéfica.



​AJ65SBTB32-8DT  ​Principais Parâmetros Técnicos​​

As principais especificações do módulo Mitsubishi AJ65SBTB32-8DT são resumidas na tabela abaixo.

| Categoria de Parâmetro | Detalhes da Especificação |

| :--- | :--- | :--- |

| ​​Geral​​ | ​​Modelo:​​ AJ65SBTB32-8DT

|



| | ​​Tipo de Módulo:​​ Módulo de E/S Remoto CC-Link (Tipo Bloco de Terminais)

|



| | ​​Rede:​​ CC-Link

|



| | ​​Estações Ocupadas:​​ 1 estação

|



| ​​Especificações de Entrada​​ | ​​Pontos de Entrada:​​ 4 pontos

|



| | ​​Tipo de Entrada:​​ CC, Sink (Comum Positivo)

|



| | ​​Tensão de Entrada Nominal:​​ CC 24V

|



| | ​​Corrente de Entrada Nominal:​​ Aprox. 7mA

|



| | ​​Faixa de Tensão de Operação:​​ CC 19,2 ~ 26,4V (Relação de ondulação dentro de 5%)

|



| | ​​Tensão/Corrente LIGADO:​​ 14V ou mais / 3,5mA ou mais

|



| | ​​Tensão/Corrente DESLIGADO:​​ 6V ou menos / 1,7mA ou menos

|



| | ​​Tempo de Resposta:​​ 1,5ms ou menos

|



| | ​​Isolamento:​​ Isolamento por fotocoplador

|



| ​​Especificações de Saída​​ | ​​Pontos de Saída:​​ 4 pontos

|



| | ​​Tipo de Saída:​​ Transistor, Sink (NPN)

|



| | ​​Tensão de Carga Nominal:​​ CC 24V

|



| | ​​Corrente Máx. de Carga:​​ 0,5A/ponto, 1,2A/comum

|



| | ​​Corrente de Irrupção Máx.:​​ 1,0A por 10ms ou menos

|



| | ​​Queda de Tensão LIGADO:​​ 0,3V máx. (TÍP) a 0,5A

|



| | ​​Tempo de Resposta:​​ DESLIGADO para LIGADO: 0,5ms ou menos; LIGADO para DESLIGADO: 1,5ms ou menos (Carga resistiva)

|



| | ​​Isolamento:​​ Isolamento por fotocoplador

|



| | ​​Proteção:​​ Proteção contra sobrecarga, sobretensão e superaquecimento

|



| ​​Elétrico​​ | ​​Tensão de Alimentação do Módulo de E/S:​​ CC 20,4 ~ 26,4V (Relação de ondulação dentro de 5%)

|



| | ​​Corrente de Alimentação do Módulo de E/S:​​ 45mA ou menos (a CC24V, todos os pontos LIGADOS)

|



| ​​Mecânico​​ | ​​Conexão Externa:​​ Bloco de terminais (Tipo grampo de mola)

|



| | ​​Peso:​​ 0,18 kg

|
