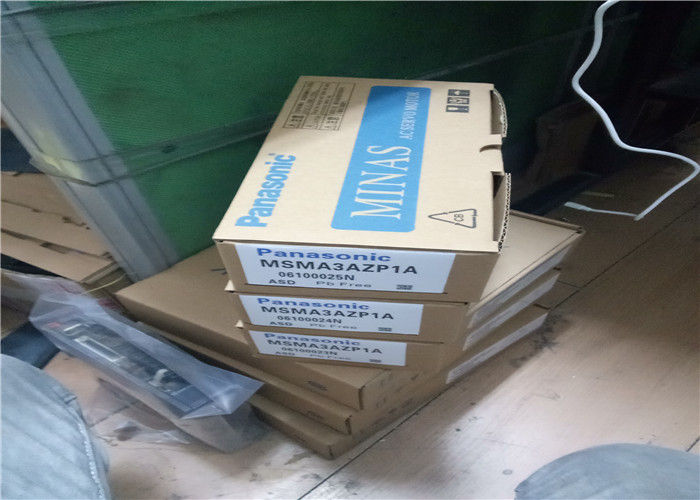

Panasonic AC Industrial Servo Motor MSMA3AZP1A com 1 ano de garantia
MSMA3AZP1A Descrição
OMSMA3AZP1Aé um servomotor de CA trifásico de baixa inércia de alta precisão e compacto da série MINAS A3 (AIII) da Panasonic, concebido para alta velocidade,posicionamento e controlo de movimento de alta precisão em sistemas de automação industrial de pequena escala. Com uma potência nominal de30 W, funciona com entrada de 100/200VAC e integra um codificador rotativo incremental de alta resolução para feedback preciso.Este motor proporciona uma aceleração/desaceleração rápida., tempo de estabilização mínimo e operação estável de baixa vibração.Oferecendo integração plug-and-play perfeita para aplicações de máquinas compactas e movimentos de precisão.
MSMA3AZP1ACaracterísticas fundamentais
- Projeto de baixa inércia de alta velocidade: Inércia do rotor ultra-baixa para aceleração/desaceleração ultra-rápida e alta resposta dinâmica, ideal para tarefas de posicionamento de alto ciclo.
- 30W de potência compacta: Pequeno fator de forma com 30W de potência nominal, perfeito para painéis de controlo de espaço limitado e equipamentos de micro-automação.
- Encoder de alta precisão: Codificador rotativo incremental de 2500 p/r, fornecendo uma resolução de 10.000 pulsos/rev (4x multiplicação) para precisão de posicionamento sub-micrônico.
- Compatibilidade com alta tensão: Suporta entrada de tensão dupla (100VAC / 200VAC), adaptável aos sistemas globais de energia industrial.
- Baixa vibração e ruído: Filtro adaptativo de entalhe integrado e controlo de amortecimento, suprimindo a ressonância mecânica para uma operação suave e silenciosa.
- Compatibilidade de ajuste automático: Funciona com as funções de ajuste automático da unidade MINAS A3, simplificando a configuração do ganho e garantindo um desempenho estável em cargas mecânicas variáveis.
- Proteção frontal IP65: Casa dianteira à prova de pó e à prova de água (IP65), adequada para ambientes industriais adversos com poeira, névoa de óleo e umidade.
- Alta confiabilidade: Construção industrial com rolamentos de longa duração, baixa geração de calor e funcionamento contínuo.
- Fácil de instalar: montagem de flange padrão (40mm frame), design leve e conectores de alimentação / codificador pré-cableados para configuração rápida.
MSMA3AZP1AMateriais e Aplicações
Materiais
- Casas e estrutura: Liga de alumínio fundido a pressão com revestimento eletrostático resistente à corrosão, que proporciona uma excelente dissipação de calor e rigidez estrutural.
- Rotor e estator: Laminagens de aço de silício de alta qualidade para baixas perdas de núcleo; enrolamentos de cobre resistentes a altas temperaturas (isolamento de classe F, 155°C) para estabilidade térmica.
- Codificador: Codificador óptico incremental de alta precisão com escala de vidro, selado para resistência à poeira e vibração.
- Rolamentos: Rolamentos de esferas sellados de precisão com lubrificação de longa duração, suportando rotação de alta velocidade e capacidade de carga radial/axial.
- Conectores: Conectores de plástico moldado de qualidade industrial com contatos revestidos de ouro, garantindo uma ligação elétrica fiável para os sinais de alimentação e codificador.
- Fator de pressão: eixo de aço de precisão endurecido, com acabamento em terra, compatível com acoplamentos e poleas normais.
Aplicações típicas
- Máquinas de micro-precisão: Pequenas máquinas CNC, equipamento de perfuração/montagem de PCB, manipulação de semicondutores e robôs de micro-montagem.
- Fabricação electrónica: Máquinas SMT de recolha e colocação, testadores de chips, ligadores de fios e sistemas de inserção de componentes.
- Embalagem e rotulagem: Máquinas de rotulagem compactas, embalagens em blister, pequenos transportadores de posicionamento e equipamentos de vedação de sacos.
- Automação médica e de laboratório: bombas de precisão, manipulação de amostras, equipamento de diagnóstico e sistemas de controlo microfluídico.
- Impressão 3D e Fabricação Aditiva: Controle do eixo de alta precisão para impressoras 3D de computador e industriais.
- Equipamento óptico e de imagem: Posicionamento de câmaras, digitalização a laser, estágios de microscópio e sistemas de alinhamento óptico.
- Pequenas ferramentas de automação: Atuadores de precisão, controlo de válvulas, pequenos braços robóticos e posicionamento dos dispositivos de ensaio.
MSMA3AZP1AParâmetros importantes
| Parâmetro |
Especificações |
| Número da parte |
MSMA3AZP1A |
| Série de produtos |
Série Panasonic MINAS A3 (AIII), Servomotor AC de Baixa Inércia |
| Tipo de motor |
Servomotor AC síncrono de ímã permanente trifásico |
| Potência de saída nominal |
30 W |
| Voltagem nominal |
100 / 200 VAC (50/60 Hz) |
| Torque nominal |
0.095 N·m |
| Torque máximo |
0.286 N·m (3x binário nominal) |
| Velocidade nominal |
3000 rpm |
| Velocidade máxima |
4500 rpm |
| Inercia do rotor |
0.012 × 10−4 kg·m2 |
| Tipo de codificador |
Codificador óptico incremental |
| Resolução do codificador |
2500 pulsos/rev (10.000 pulsos/rev com multiplicação 4x) |
| Tamanho do quadro |
40 mm (flange) |
| Diâmetro do eixo |
8 mm |
| Classe de protecção |
IP65 (frente), IP40 (atrás) |
| Classe de isolamento |
Classe F (155°C) |
| Temperatura ambiente |
0°C a +40°C (operativo), -20°C a +65°C (armazenamento) |
| Humidade |
RH 5 ∼ 95% (não condensante) |
| Resistência à vibração |
49 m/s2 (5 G) |
| Resistência ao choque |
98 m/s2 (10 G) |
| Peso |
Aproximadamente 0,27 kg |
| Disco compatível |
Panasonic MINAS Série A3 (série MSDA) |
| Método de arrefecimento |
Refrigeração por ar natural |
| Instalação |
Instalação de flange (4 furos de parafuso × M4) |
| Situação |
Descontinuado (modelo antigo, substituição disponível) |
