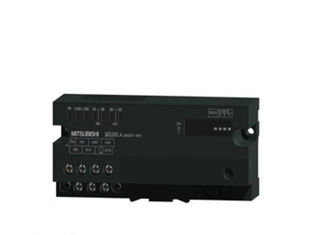

AJ65SBT-RPS Módulo de Fonte de Alimentação Redundante Mitsubishi Universal
AJ65SBT-RPSVisão Geral
O AJ65SBT-RPS é um módulo repetidor de fibra óptica projetado pela Mitsubishi Electric para redes industriais CC-Link. Ele estende a distância de comunicação entre estações mestras e dispositivos remotos, convertendo sinais elétricos em sinais ópticos, permitindo transmissão de dados de alta velocidade e resistente a ruídos em ambientes agressivos. Este módulo é tipicamente usado em pares ou conjuntos para formar caminhos de comunicação redundantes, garantindo confiabilidade em manufatura automatizada, controle de processos e sistemas distribuídos em larga escala.
.
AJ65SBT-RPS Principais Características
- 1.
Suporte a Comunicação de Longa Distância
- •
Estende segmentos de rede CC-Link usando cabos de fibra óptica SI/H-PCF/QSI, com distâncias máximas de 500 m (cabo SI) ou 1.000 m (cabo H-PCF/Wide H-PCF/QSI) entre repetidores
.
- •
Suporta configurações de loop duplo e redundantes para maior confiabilidade do sistema
.
- 2.
Transmissão de Dados de Alta Velocidade
- 3.
Isolamento Robusto e Resistência a Ruídos
- •
Possui isolamento por fotacoplador e transformador entre comunicação, alimentação e terminais externos, garantindo estabilidade em ambientes eletricamente ruidosos
.
- •
Suporta AC 500 V por 1 minuto (terminais externos para terra) e exibe resistência de isolamento de 10 MΩ ou superior (a DC 500 V)
.
- 4.
Expansão de Rede Flexível
- •
Suporta até 4 segmentos quando combinado com módulos AJ65SBT-RPT, permitindo arquitetura de rede escalável
.
- •
Ocupa 0 estações na rede CC-Link, preservando o espaço de endereço para dispositivos funcionais
.
- 5.
Durabilidade Industrial
- •
Design compacto (50 × 118 × 40 mm, 0,2 kg) com terminais de parafuso M3.5 para fiação segura
.
- •
Opera em DC 20.4–26.4 V com baixo consumo de energia (60 mA típico a DC 24 V)
.
AJ65SBT-RPS Materiais e Aplicações
- •
Material: Utiliza componentes de grau industrial, incluindo conectores de fibra óptica (2 núcleos) e carcaça reforçada com metal para blindagem EMI e durabilidade física
.
- •
Aplicações Primárias:
- •
Automação de Fábrica: Estende o alcance da rede em linhas de produção automotiva, eletrônica e embalagem.
- •
Monitoramento de Infraestrutura: Conecta sensores remotos em usinas de energia (por exemplo, turbinas eólicas, subestações).
- •
Controle de Processos: Garante comunicação estável em indústrias químicas ou farmacêuticas com alta interferência eletromagnética.
AJ65SBT-RPS Parâmetros Técnicos
|
Parâmetro
|
Especificação
|
| Cabos Suportados |
Cabos de fibra óptica SI/H-PCF/Wide H-PCF/QSI |
| Distância Máxima do Segmento |
500 m (cabo SI); 1.000 m (H-PCF/Wide H-PCF/QSI) |
| Velocidade de Comunicação |
156 kbps / 625 kbps / 2,5 Mbps / 5 Mbps / 10 Mbps (selecionável) |
| Fonte de Alimentação |
DC 20.4–26.4 V; 60 mA típico (a DC 24 V) |
| Resistência de Isolamento |
≥10 MΩ (a DC 500 V, terminais externos para terra) |
| Tensão de Resistência |
AC 500 V por 1 minuto (terminais externos para terra) |
| Conexão Externa |
Bloco de terminais de duas peças de 7 pontos (parafusos M3.5) |
| Dimensões (A × L × P) |
50 × 118 × 40 mm |
| Peso |
0,2 kg |
Dados provenientes das especificações da Mitsubishi Electric
.
.

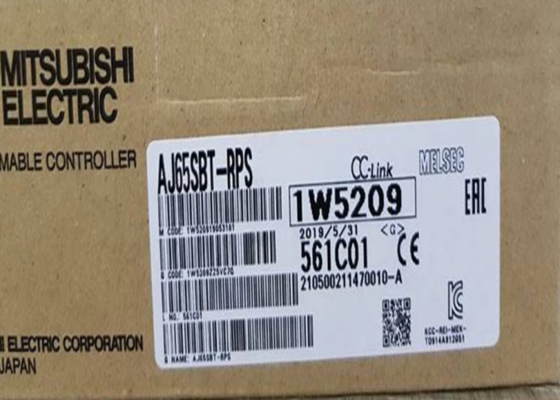

Mitsubishi AJ65SBT-RPS
Modelo: AJ65SBT-RPG
Para cabo de fibra tipo GI (Use 2 módulos como um conjunto)
Modelo: MITSUBISHI AJ65SBT-RPS AJ65SBT-64AD
4 canais .
tensão/corrente MITSUBISHI AJ65SBT-RPS entrada .
Módulo de conversão A/D (módulo de entrada analógica).
Tipo de bloco de terminais de parafuso
Modelo: MITSUBISHI AJ65SBT-RPS AJ65SBT-RPT
Módulo T-branch com função repetidora.
Módulo repetidor (T-branch)
Modelo: AJ65SBT-62DA
2 canais.
saída de tensão/corrente.
Módulo de conversão D/A AJ65SBT-RPS (módulo de saída analógica).
Tipo de bloco de terminais de parafuso
Modelo: AJ65SBT-62DA
2 canais.
saída de tensão/corrente.
Módulo de conversão D/A AJ65BTS-RPH (módulo de saída analógica).
Tipo de bloco de terminais de parafuso
Modelo: AJ65SBT2B-64AD
4 canais.
entrada de tensão/corrente.
Módulo de conversão A/D (módulo de entrada analógica) .
Alta precisão.
alta resolução.
alta velocidade.
Tipo de bloco de terminais de 2 peças AJ65SBT2B-64DA.
Tipo de bloco de terminais de parafuso
|
Atributo
|
Valor
|
|
Para Uso Com
|
Série MELSEC Q
|
|
Número de E/S
|
2048
|
|
Série do Fabricante
|
MELSEC Q
|
|
Tipo de Entrada
|
Analógico, Digital
|
|
Categoria de Tensão
|
5 V cc
|
|
Tipo de Saída
|
Analógico, Digital
|
|
Tipo de Porta de Comunicação
|
RS232C
|
|
Capacidade do Programa
|
32 kB
|
|
Interface de Programação
|
Computador, Painel de Operação
|
|
Comprimento
|
89,3 mm
|
|
Entradas/Saídas Máximas
|
8192
|
|
Número de Portas de Comunicação
|
1
|
|
Largura
|
27,4 mm
|
|
Temperatura Máxima de Operação
|
+55°C
|
|
Dimensões
|
89,3 x 27,4 x 98 mm
|
|
Profundidade
|
98 mm
|
|
Bateria de Backup
|
Sim
|
|
Temperatura Mínima de Operação
|
0°C
|
|
Tipo de Montagem
|
Trilho DIN
|
|
Memória
|
94 kB
|
Modelo: QJ71FL71-B2-F01
Ver.2.00.
10BASE2
Mitsubishi QJ71FL71-B2-F01
Modelo: QJ71FL71-B5-F01
Ver.2.00.
10BASE5
Modelo: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5
Modelo: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
