AJ65BT-64DAV Módulo de Fonte de Alimentação Redundante Universal Mitsubishi 12/24VDC (0.5A)

AJ65BT-64DAV Descrição

AJ65BT-64DAV Principais Características

• Saída de Tensão Analógica de 4 Canais: Fornece 4 canais independentes de saída de tensão analógica de precisão, cada um com faixa de -10V a +10V CC.
• Alta Resolução e Precisão: Binário codificado de 16 bits (12 bits efetivos) com resolução de 5mV, garantindo conversão de sinal de alta precisão.
• Velocidade de Conversão Rápida: Tempo de conversão de 1ms por canal para resposta de controle em tempo real.
• Compatibilidade com Rede CC-Link: Suporta estação de dispositivo remoto CC-Link Ver.1 com velocidade de comunicação de até 10Mbps.
• Configuração Flexível de Estação: Ocupa 2 estações na rede CC-Link, com número de estação definido via chave DIP (0-63).
• Isolamento Abrangente: Isolamento por transformador entre a fonte de alimentação externa e as saídas analógicas; isolamento de 500V CA para maior imunidade a ruído.
• Proteção de Saída: Proteção contra curto-circuito integrada para todos os canais de saída analógica para evitar danos ao módulo.
• Offset e Ganho Ajustáveis: Configurações de offset e ganho configuráveis pelo usuário para calibração e ajuste de precisão.
• Ampla Compatibilidade de Carga: Funciona com resistência de carga externa de 2kΩ a 1MΩ para conectividade versátil.
• LEDs de Diagnóstico: Equipado com indicadores de status para monitoramento da comunicação e operação do módulo.
• Certificações Globais: Em conformidade com os padrões UL, cUL, CE (EMC/RoHS) e KC (EMC).
• Montável em Trilho DIN: Design compacto para fácil instalação em trilho DIN em gabinetes de controle.

AJ65BT-64DAV Materiais e Aplicações

Materiais

• Carcaça: Termoplástico industrial de alta resistência e retardador de chamas (UL94 V-0), resistente a vibrações e estresse mecânico.
• Placa de Circuito: PCB de epóxi de vidro FR-4 multicamadas com trilhas de sinal de precisão para saída analógica estável.

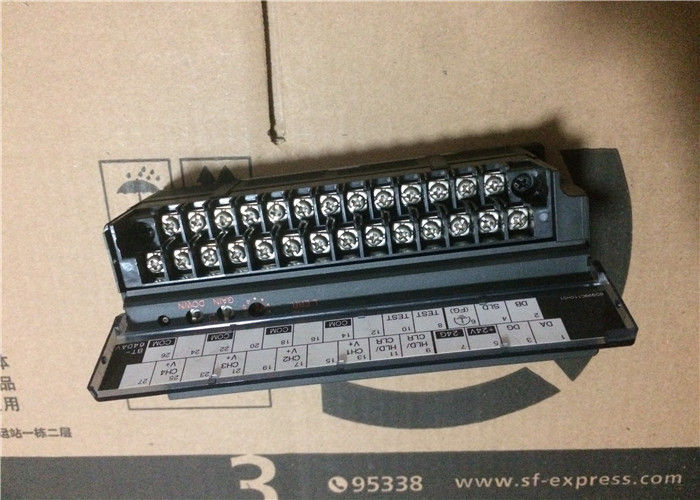

• Bloco Terminal: Bloco terminal de 2 peças com 27 pontos (parafusos M3.5) para fiação segura e confiável.
• Componentes Internos: Conversores D/A de grau industrial, resistores de alta estabilidade, capacitores e transformadores para operação de longo prazo.
• Terminais: Contatos de liga de cobre banhados a níquel para resistência à corrosão e condutividade elétrica ideal.

Aplicações Típicas

• Controle de Processos Industriais: Controle preciso de válvulas, atuadores e reguladores em sistemas químicos, petroquímicos e de tratamento de água.
• Automação de Fábrica: Controle de velocidade para motores, controle de posição para cilindros e controle de tensão para linhas de processamento de bobinas.
• Equipamentos de Teste e Medição: Geração de sinais de tensão de referência para máquinas de teste automatizadas e sensores.
• Maquinário de Embalagem: Controle de temperatura de selagem, pressão e posicionamento em linhas de embalagem.
• Sistemas de Manuseio de Materiais: Controle analógico para velocidade de esteiras, posicionamento de elevação e mecanismos de triagem.
• Sistemas HVAC: Controle preciso de dampers, válvulas e inversores de frequência.
• Processamento de Alimentos e Bebidas: Controle de taxas de fluxo, proporções de mistura e regulação de temperatura.

AJ65BT-64DAV Parâmetros Importantes
