AJ65VBTCE2-16T Mitsubishi Modelo Universal Módulo de Alimentação Redundante
Ajustamento de temperatura Descrição

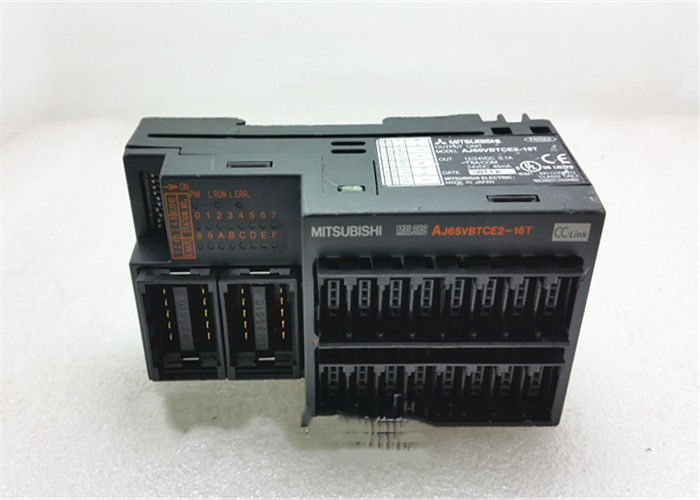

OMitsubishi AJ65VBTCE2-16Té um módulo de entrada/saída remoto compacto CC-Link com saída NPN (transistor sink) de 16 pontos, concebido para sistemas de controlo distribuídos para a condução de cargas de corrente contínua, tais como válvulas solenoides, lâmpadas indicadoras,RelaisEquipado com conectores de sensores E-CON padrão da indústria para fiação rápida, sem ferramentas e alta imunidade ao ruído através de isolamento por fotocoupler,Este módulo garante um controlo confiável em tempo real em ambientes de automação de fábrica..
Ajustamento de temperaturaCaracterísticas fundamentais
- Saída de sumidouro de transistores de 16 pontos (NPN) para controlo eficiente da carga em CC
- Conector de sensor E-CON padrão da indústria para fiabilidade rápida e fiabilidade sem ferramentas
- Comunicação CC-Link de alta velocidade (até 10 Mbps) com uma estação ocupada
- Isolamento por fotoacoplamento para uma imunidade superior ao ruído e integridade do sinal
- Proteção incorporada contra sobrecarga, sobrevoltagem e sobreaquecimento
- Tempo de resposta rápido (≤ 1 ms para ambas as transições ON/OFF) para controlo preciso
- Projeto compacto DIN montável no carril para instalações de poupança de espaço
- Ampla gama de temperaturas de funcionamento e classificação industrial robusta
- Conforme as normas internacionais de segurança e qualidade
Ajustamento de temperaturaMateriais e Aplicações
Materiais
- Habitação: Plástico de engenharia de alta resistência retardador de chama (UL94 V-0)
- PCB: Quadro de circuitos epóxi de vidro FR-4 de alto desempenho para estabilidade térmica
- Terminos: Conectores de sensores E-CON de liga de cobre niquelada para resistência à corrosão e transmissão fiável do sinal
- Componentes internos: Transistores industriais, fotoacopladores e circuitos de protecção
Aplicações típicas
- Linhas de montagem automáticas e sistemas de transporte
- Máquinas e aparelhos de embalagem, impressão e têxteis
- Máquinas-ferramentas e equipamentos de solda automática
- Válvula solenoide, luz indicadora e controlo de pequeno relé
- Mecanismos de manipulação, classificação e posicionamento de materiais
- Equipamentos de fabricação de semicondutores e de produtos eletrónicos
Ajustamento de temperaturaParâmetros importantes
| Parâmetro |
Especificações |
| Número da parte |
Ajustamento de temperatura |
| Marca |
Mitsubishi Electric |
| Série |
CC-Link |
| Tipo |
Módulo de saída do transistor remoto |
| Número de pontos de saída |
16 pontos |
| Lógico de saída |
Fusão (NPN) |
| Tensão de carga nominal |
DC 12V / 24V |
| Corrente de carga nominal |
0.1 A por ponto |
| Corrente de carga total (comum) |
1.6 A por terminal comum |
| OFF Corrente de vazamento |
≤ 0,1 mA |
| A redução de tensão |
≤ 0,1 V (típico a 0,1 A); ≤ 0,2 V (máximo a 0,1 A) |
| Tempo de resposta |
OFF → ON: ≤ 1 ms; ON → OFF: ≤ 1 ms (carga resistiva) |
| Isolamento |
Isolamento do fotoacoplador |
| Comunicação |
CC-Link Ver.1 |
| Estações ocupadas |
1 estação |
| Fornecimento de energia |
DC 24 V (10,2 ~ 26,4 V, tolerância ± 5%) |
| Consumo interno de corrente |
45 mA (típico) |
| Fonte de alimentação externa |
DC 10,2 ~ 26,4 V (tolerância ± 5%) |
| Tipo de terminal |
E-CON (conector do sensor) |
| Temperatura de funcionamento |
0°C ~ +55°C |
| Temperatura de armazenamento |
-20°C ~ +75°C |
| Umidade de funcionamento |
10% ~ 90% RH (não condensante) |
| Instalação |
Instalação de trilhos DIN |
| Dimensões |
100 × 50 × 45,5 mm (W × H × D) |
| Peso |
Aproximadamente 0,1 kg |
| Certificações |
CE, UL, RoHS |
