| IC200CHS003 | IC200CHS101 | IC200CHS102 | IC200CHS111 |
| Nome do produto | Porta-entrada/saída VersaMax,
Estilo conector.
Um cabo de ligação
(IC200CBL1xxx) e
base interposta
(IC200CHS011, CHS012,
CHS014, CHS015,
IC200CHS1xx ou
IC200CHS2xx) são necessários.
Este suporte pode ser utilizado com
todos os módulos de E/S VersaMax
EXCETO o seguinte, devido
para o seu alto isolamento
Requisitos: IC200MDL144
Entrada 240 VAC 4 pontos isolados
Módulo; entrada IC200MDL244
240 VAC 8 pontos isolados
Módulo; IC200MDD850
Misturado 240 VAC Isolado
4 Relais de ponto / saída 2.0A
Módulo isolado de 8 pontos | Interposição de entrada ou saída
Desconectar estilo 16 pontos.
A base tem uma pessoa
desconexão do interruptor de faca
para cada sinal e comum
terminal e o seu correspondente
pin no cabo VersaMax
Requer conector.
IC200CHS003 e a
cabo de ligação
IC200CBL1xxx | Entrada ou saída de expansão
Interposição do estilo de desconexão
A base tem um...
Comutador de faca individual
desconectar para cada sinal
e terminal comum e
o seu alfinete correspondente no
Conector de cabo VersaMax.
Requer um IC200CHS101 principal
base, não pode ser directamente

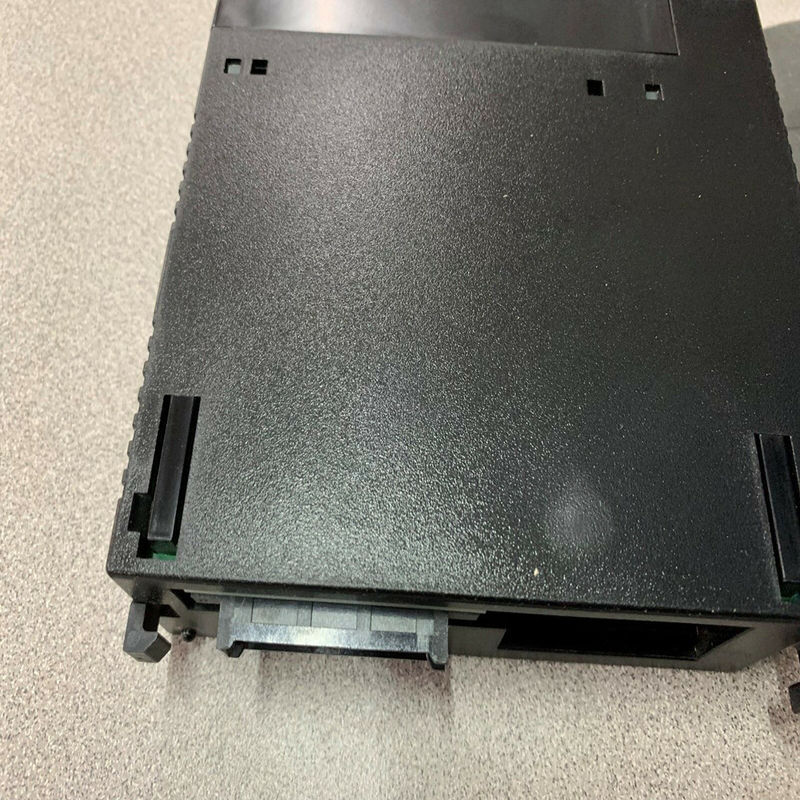

ligado ao IC200CHS003. | Base de retransmissão de entrada/saída
(relés substituíveis), fundidos
(8 amperios, substituíveis), 16
Os relés destes
Os terminais interpostos são:
destinado a
ser controlado com a norma
24 VDC 0.5A saída VersaMax
módulos (IC200MDL740 e
IC200MDL750 utilizando
Base IC200CHS003 e
ligados pelo IC200CBL1xxx). |
| Situação do ciclo de vida | Atividade | Atividade | Atividade | Atividade |
| Tipo de terminação do campo | integrado | Não integrados | Não integrados | Não integrados |
| Estilo de terminação de fiação | Conector | Caixa | Caixa | Caixa |
| Conectores de terminais removíveis | N/A | - Não, não. | - Não, não. | - Não, não. |
| Voltagem de entrada | N/A | Todos os módulos discretos suportados
Exceto MDL144, 244, 331, 730
e MDD840, 843, 850. | Todos os módulos discretos suportados
Exceto MDL144, 244, 331, 730
e MDD840, 843, 850. | 24 VDC de MDL740
e MDL750 |
| Tensão de saída | N/A | Todos os módulos discretos suportados
Exceto MDL144, 244, 331, 730
e MDD840, 843, 850. | Todos os módulos discretos suportados
Exceto MDL144, 244, 331, 730
e MDD840, 843, 850. | 0-125 VDC, 5/24/125 VDC
nominal; 0-265 VAC (47-63 Hz),
120/240 VAC nominal |
| Corrente de carga por ponto | N/A | N/A | N/A | 8,0 A para 5-265 VAC,
2,0 A para 5-30 VDC,
0,2 A para 31-125 VDC
(Fusível de substituição) |
| Proteção | N/A | N/A | N/A | Fusível substituível |
| Pontos por comum | N/A | N/A | N/A | Isolados por ponto |
| Dimensões (W x H x D) | 66.8 mm (2.63 polegadas) x 133.4 mm
(5,25 polegadas) x 70 mm (2,75 polegadas),
não incluindo o
altura do trilho DIN | 115 mm x 126 mm
(4,95 polegadas) x 65 mm (2,6 polegadas),
não incluindo o
altura do trilho DIN | 115 mm x 126 mm
(4,95 polegadas) x 65 mm (2,6 polegadas),
não incluindo o
altura do trilho DIN | 253,7 mm (9,9 polegadas) x 126 mm
(4,95 polegadas) x 73 mm (2,8 polegadas),
não incluindo o
altura do trilho DIN |
| Cabos | Requer uma
Cabo IC200CBL1xxx | Requer uma
Cabo IC200CBL1xxx | N/A | Requer uma
Cabo IC200CBL1xxx |
