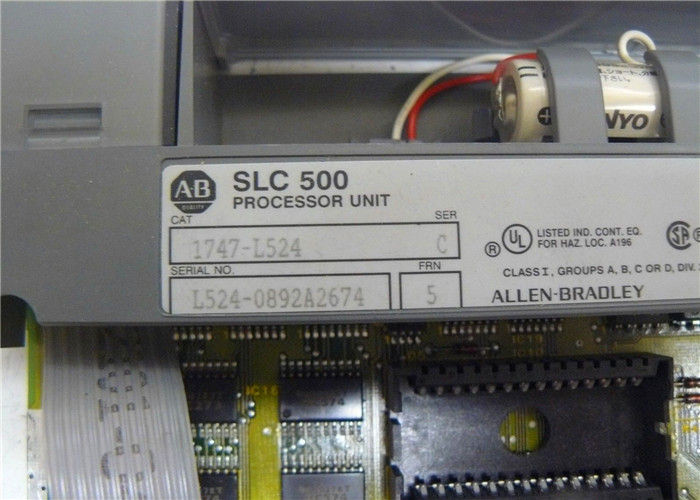

1747-L524 Allen Bradley série C processador MODULO unidade SLC 500 novo

1747-L524 Outras características:

O AB 1747-L524 é um processador SLC 500. Também referido como um controlador SLC 5/02, este processador tem uma memória máxima de 4000 módulos para instruções e um máximo de 4096 módulos cada para entrada e saída discretas. Você pode usar mais de 60 tipos de módulos, como módulos analógicos, digitais e de scanner, para este processador. No entanto, este processador não é compatível com os módulos 1746-BLM e 1746-MPM. A instalação de módulos de scanner neste processador permitirá que você adicione DeviceNet, ControlNet e Remote I/O Universal ao sistema, além de adicionar 19 instruções adicionais. Este processador também possui um máximo de 480 I/O Analógicos locais e um chassi/slot local máximo de 3/30. Observe que nenhum armazenamento de dados adicional pode ser instalado com este processador. No entanto, você pode usar módulos EEPROM opcionais. Esses módulos de memória permitem salvar o conteúdo da RAM do processador e carregar os dados salvos na memória EEPROM para a RAM do processador. A porta de comunicação DH-485 disponível com este processador está configurada para receber e iniciar instruções, mas requer o 1747-PIC se você conectar a porta para programação.

Indicadores de status estão disponíveis para este processador. O processador 1747-L524 pode ter 71 instruções de programação e pode ser configurado usando o software de programação RSLogix 500, PLC-500 A.I. Series, HHT e APS. Ele também possui uma bateria substituível pelo usuário que estima durar em média 2 anos. Este processador, medindo 145 x 35 x 142 milímetros, pode ser montado usando um chassi e possui um invólucro de estilo aberto. Ele tem uma corrente máxima de 0,9 A a 5 Volts DC e Watts mínimos e Watts totais de 1,75 cada. O tempo de varredura do programa do processador é de 4,8 milissegundos/K e o tempo de varredura de I/O é de 1,6 milissegundos. A execução de bits é de 2,4 µs. Este processador também tem uma carga de corrente do backplane de 350 mA a 5 Volts DC e 105 mA a 24 Volts DC. Dependendo da carga da fonte de alimentação, seu tempo de retenção de varredura do programa após a perda de energia varia de 20 milissegundos a 3 segundos. A temperatura operacional deste processador varia de 0 a 60 graus Celsius e a temperatura de armazenamento é de -40 a 85 graus Celsius. Sua vibração é um deslocamento de 0,015 polegadas pico a pico a 5 a 57 Hertz e aceleração de 2,5 G a 57 a 2000 Hertz. Ele também tem um choque operacional de 30 G e vem com uma umidade relativa não condensante de 5 a 95%.

1747-L524 Especificações técnicas:
