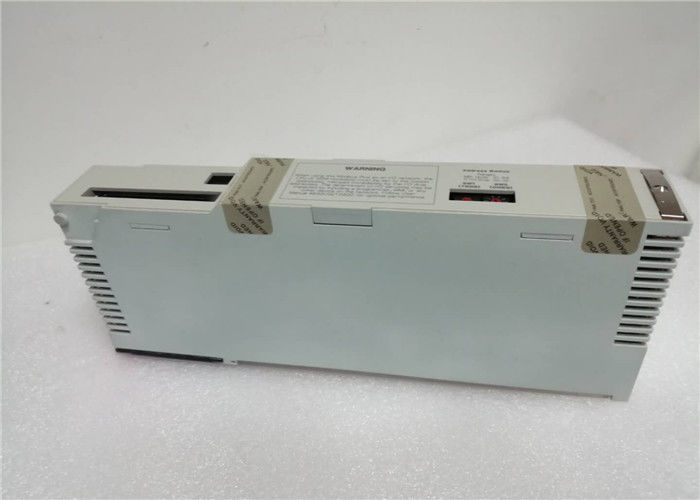

140NOA61100 Módulo Master Interbus S Schneider Automation 7501C-1 Novo Original
140NOA61100 Detalhes rápidos:
- SCHNEIDER ELECTRIC
- MODICON
- 140NOA61100
- CONTROLADOR QUANTUM PROCESSADOR OBSOLETO 12-01-18
- DISPONÍVEL
- Novo com garantia de um ano e usado com garantia de seis meses
- Peso: 2,00 libras
140NOA61100 Produtos de modelo semelhantes:
| Módulos de E/S analógicas |
Módulos de E/S discretas |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs atualizadas com o firmware Unity Pro.
(2) A adição de uma função completa de queda Ethernet RIO está disponível para essas CPUs com
Unity Pro u V7.0.
Mais informações sobre o140NOA61100:
Processador Unity Modicon Quantum - 548 Kb - 66 Mhz
Quantum |140NOA61100| Modicon | 140 CPU 311 10 | Processador 400K RAM
Processador Unity Modicon Quantum - 548 kB - 66MHz Tipo de conexão integrada 1 Modbus Plus 2 Modbus Verificações Controle de processo Descrição da memória RAM interna 548 kB Função do interruptor Porta de comunicação do interruptor deslizante: ASCII/RTU/Memória Porta de memória do interruptor deslizante/desligado Estrutura da aplicação Sem tarefa auxiliar 64 tarefas de interrupção 64 tarefas de interrupção de E/S 16 tarefas de interrupção do temporizador 1 tarefa rápida periódica 1 tarefa mestre cíclica/periódica Tempo de execução por instrução 0,12...0,585 μs em palavra 0,12...0,585 μs Booleano 0,1...0,27 μs em aritmética de ponto fixo 0,1...0,27 μs pontos flutuantes Tempo de execução para 1 K instrução 2,49 65 % Booleano e 35 % numérico 1,86 100 % Booleano Sobrecarga do sistema 1 ms - tarefa mestre 0,2 ms - tarefa rápida Requisito de corrente do barramento 1800 mA Sinalização local 1 LED vermelho para erro de comunicação na porta Modbus Plus (ERRO A) 1 LED vermelho para bateria precisa ser substituída ou não está presente (BAT LOW) 1 LED laranja para memória protegida contra gravação (porta de memória) 1 LED verde para CPU passou nos testes de diagnóstico de inicialização (PRONTO) 1 LED verde para CPU foi iniciada e está resolvendo a lógica (RUN) 1 LED verde para comunicações ativas na porta Modbus (Modbus) 1 LED verde para comunicações ativas na porta Modbus Plus (Modbus Plus) Conexão elétrica 2 conectores fêmea, tipo de conector: SUB-D 9 para conexão ao barramento Modbus 1 conector fêmea, tipo de conector: SUB-D 9 para conexão à rede Modbus Plus.
Especificações:
| Fabricante: |
Modicon Quantum |
| Série: |
CPUs Quantum |
| Peso: |
2 lb |
| Frequência do relógio: |
66 MHz |
| Número de slots: |
10 |
|
16 |
|
2 |
|
4 |
|
6 |
| Número de racks: |
2 - rack(s) local(is) |
| Número de estações de E/S distribuídas: |
63 estação(ões) - 1 rack(s) - 3 rede(s) distribuída(s) |
| Número de estações de E/S remotas: |
31 - 2 rack(s) remoto(s) |
| Número de E/S discretas: |
8000 entradas, 8000 saídas - distribuídas - por rede |
|
31744 entradas, 31744 saídas - remotas |
|
Ilimitado (máx. 27 slots) - local |
| Número de E/S analógicas: |
500 entradas, 500 saídas - distribuídas - por rede |
|
1984 entradas, 1984 saídas - remotas |
|
Ilimitado (máx. 27 slots) - local |
| E/S específicas da aplicação: |
Marcação de tempo precisa |
|
Contador |
|
Entradas de interrupção de alta velocidade |
|
Link serial |
| Número de módulos opcionais: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Número máximo de conexões: |
Ilimitado (AS-Interface) - local |
|
4 (AS-Interface) - remoto |
|
2 (Profibus DP) - local |
|
2 (Modbus) - RS232/485 Modbus/ASCII |
|
2 (Modbus Plus) - local |
|
2 (Ethernet TCP/IP) - local |
|
2 (AS-Interface) - distribuído |
|
1 (USB) |
| Tipo de conexão integrada: |
1 Modbus Plus |
|
2 Modbus |
| Verificações: |
Controle de processo |
| Descrição da memória: |
RAM interna 548 kB |
| Função do interruptor: |
Porta de comunicação do interruptor deslizante: ASCII/RTU/Memória |
|
Porta de memória do interruptor deslizante/desligado |
| Estrutura da aplicação: |
Sem tarefa auxiliar |
|
64 tarefas de interrupção |
|
64 tarefas de interrupção de E/S |
|
16 tarefas de interrupção do temporizador |
|
1 tarefa rápida periódica |
|
1 tarefa mestre cíclica/periódica |
Detalhes de pedido e envio:
|
Categoria
|
18150 - CONTROLADORES QUANTUM,HSBY,COMM.
|
|
|
Tabela de descontos
|
PC21
|
|
|
GTIN
|
00785901663386
|
|
|
Nº de unidades por embalagem
|
1
|
|
|
Peso da embalagem (libras)
|
1.7
|
|
|
Retornabilidade
|
Y
|
|
|
País de origem
|
FR
|
|
Oferta de Sustentabilidade:
|
Status da oferta sustentável
|
Produto Green Premium
|
|
|
RoHS (código da data: AA/SS)
|
Em conformidade - desde 0948 - Declaração de conformidade da Schneider ElectricDeclaração de conformidade da Schneider Electric
|
|
|
REACh
|
Referência não contendo SVHC acima do limite
|
|
|
Perfil ambiental do produto
|
Disponível
|
|
|
Instruções de fim de vida útil do produto
|
Disponível
|
Switches gerenciados ConneXium™ (continuação) Arquivos de configuração predefinidos (continuação) Exemplo de topologia com arquivos de configuração predefinidos C5, C1 e C3 (1) Um uso comum desta pré-configuração é para interligar um link de cobre com um link de fibra óptica no anel primário ou interligar um link de fibra óptica com um link de cobre. Este tipo de arquitetura possibilita ter quedas Ethernet DIO ou Ethernet RIO a alguma distância do PLC. A pré-configuração do switch também permite que Ethernet RIO e/ou várias nuvens de dispositivos Ethernet DIO sejam conectadas a um anel secundário.
1 Anel primário, meio de cobre/fibra óptica
3 Adaptador de cabeça Ethernet140NOA61100 instalado no rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 com arquivo de configuração predefinido C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração predefinido C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração predefinido C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Conexão à nuvem de dispositivos Ethernet DIO, apenas meio de cobre
9 Nuvem de dispositivos Ethernet DIO (3)
10 Módulo de comunicação Ethernet 140NOE771
11 Cabo de interligação Ethernet TCSECN3M3M1S4/1S4U (1 m)
