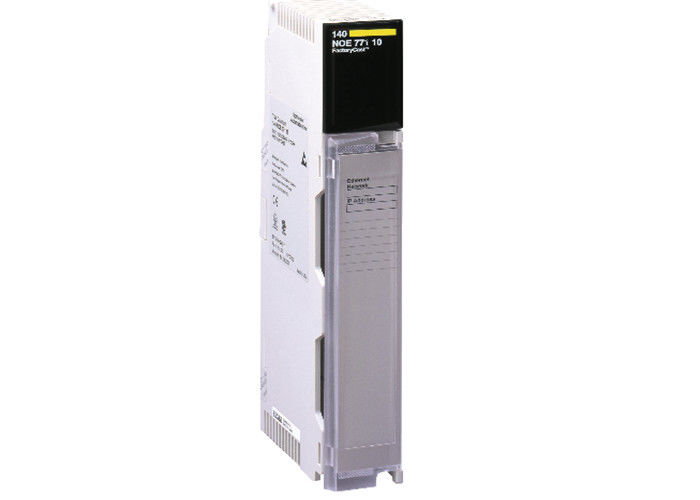

140NOE77101 Schneider Electric Quantum Ethernet 10 100M template Novo Original
Principal
| Gama de produto |
Plataforma de automação Modicon Quantum
|
|
| Tipo de produto ou componente |
Módulo de rede Ethernet TCP/IP
|
|
| Conceito |
Transparente Pronto
|
|
| Servidor web |
Classe B30
|
|
| Serviços web |
Diagnóstico através de páginas web pré-definidas
Visualizador de rack
Editor de dados (via terminal de PC)
|
|
| Serviço de comunicação |
Gerenciamento de rede SNMP
Gerenciamento de largura de banda
Dados Globais
Varredura de E/S
Mensagens Modbus TCP
Servidor FDR
|
|
| Protocolo de porta de comunicação |
Ethernet Modbus TCP/IP
|
|
| Interface física |
Fibra óptica MT/RJ - 100BASE-FX
Par trançado RJ45 - 10BASE-T/100BASE-TX
|
|
| Taxa de transmissão |
10/100 Mbit/s
|
|
Complementar
| Redundância |
Sim arquitetura redundante em espera ativa
|
|
| Alimentação |
Via fonte de alimentação do rack
|
|
| Marcação |
CE
|
|
| Sinalização local |
1 LED Taxa de dados de 10 Mbps ou 100 Mbps (10 MB/100 MB):
1 LED Detecção de colisão (Coll):
1 LED Modo de download (Kernel):
1 LED Falha do módulo Ethernet (Fault):
1 LED Status da rede Ethernet (RUN):
1 LED Modo full-duplex (Fduplex):
1 LED Módulo pronto (Ready):
1 LED Rede ativa (Link):
1 LED Rack operacional (Active):
1 LED Atividade de transmissão/recepção (TxAct/RxAct):
|
|
| Consumo de corrente |
750 mA a 5 V CC
|
|
| Formato do módulo |
Padrão
|
|
| Peso líquido |
0,345 kg
|
|
Ambiente
| Grau de proteção IP |
IP20
|
|
| Certificações de produto |
CUL
UL 508
|
|
| Normas |
CSA C22.2 No 142
FM Classe 1 Divisão 2
|
|
| Resistência à descarga eletrostática |
4 kV contato conforme IEC 801-2
8 kV no ar conforme IEC 801-2
|
|
| Resistência a campos eletromagnéticos |
10 V/m 80...1000 MHz conforme IEC 801-3
|
|
| Temperatura ambiente para operação |
0…60 °C
|
|
| Temperatura ambiente para armazenamento |
-40…85 °C
|
|
| Umidade relativa |
95 % sem condensação
|
|
| Altitude de operação |
<= 4500 m
|
|
140NOE77101 Produtos de modelos semelhantes:
| Módulos de E/S analógicos |
Módulos de E/S discretos |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs atualizadas com o firmware Unity Pro.
(2) A adição de uma função completa de drop RIO Ethernet está disponível para essas CPUs com
Unity Pro u V7.0.
Switches gerenciados ConneXium™ (continuação) Arquivos de configuração pré-definidos (continuação) Exemplo de topologia com arquivos de configuração pré-definidos C5, C1 e C3 (1) Um uso comum desta pré-configuração é para interligar um link de cobre com um link de fibra óptica no anel primário ou interligar um link de fibra óptica com um link de cobre. Este tipo de arquitetura permite ter drops Ethernet DIO ou Ethernet RIO a alguma distância do CLP. A pré-configuração do switch também permite conectar nuvens de dispositivos Ethernet RIO e/ou vários dispositivos Ethernet DIO a um anel secundário.
1 Anel primário, meio cobre/fibra óptica
3 Adaptador de cabeça Ethernet 140NOA61100 instalado no rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 com arquivo de configuração pré-definido C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração pré-definido C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração pré-definido C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Conexão à nuvem de dispositivos Ethernet DIO, apenas meio de cobre
9 Nuvem de dispositivos Ethernet DIO (3)
10 Módulo de comunicação Ethernet 140CPU31110
11 Cabo de interligação Ethernet TCSECN3M3M1S4/1S4U (1 m)
