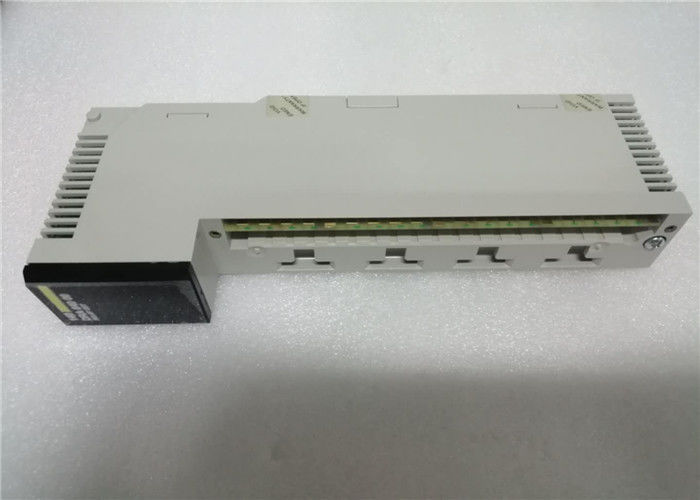

140NOL91100 Schneider Electric Quantum Ethernet RS232 Novo Original
140NOL91100Principal
| gama de produtos |
Plataforma de automação Modicon Quantum
|
|
| tipo de produto ou componente |
Módulo Ethernet de rede TCP/IP
|
|
| conceito |
Transparent Ready
|
|
| servidor web |
Classe B30
|
|
| serviços web |
Diagnóstico via páginas web predefinidas
Visualizador de rack
Editor de dados (via terminal PC)
|
|
| serviço de comunicação |
Gerenciamento de rede SNMP
Gerenciamento de largura de banda
Dados Globais
Varredura de E/S
Mensagens Modbus TCP
Servidor FDR
|
|
| protocolo da porta de comunicação |
Ethernet Modbus TCP/IP
|
|
| interface física |
MT/RJ - fibra óptica 100BASE-FX
RJ45 - par trançado 10BASE-T/100BASE-TX
|
|
| taxa de transmissão |
10/100 Mbit/s
|
|
Complementar
| redundância |
Sim, arquitetura redundante hot standby
|
|
| alimentação |
Via a fonte de alimentação do rack
|
|
| marcação |
CE
|
|
| sinalização local |
1 LED taxa de dados de 10 Mbps ou 100 Mbps (10 MB/100 MB):
1 LED detecção de colisão (Coll):
1 LED modo de download (Kernel):
1 LED falha do módulo Ethernet (Falha):
1 LED status da rede Ethernet (RUN):
1 LED modo full-duplex (Fduplex):
1 LED módulo pronto (Pronto):
1 LED rede ativa (Link):
1 LED rack operacional (Ativo):
1 LED atividade de transmissão/recepção (TxAct/RxAct):
|
|
| consumo de corrente |
750 mA a 5 V CC
|
|
| formato do módulo |
Padrão
|
|
| peso líquido |
0,345 kg
|
|
Meio Ambiente
| grau de proteção IP |
IP20
|
|
| certificações de produto |
CUL
UL 508
|
|
| padrões |
CSA C22.2 No 142
FM Classe 1 Divisão 2
|
|
| resistência à descarga eletrostática |
4 kV de contato em conformidade com IEC 801-2
8 kV no ar em conformidade com IEC 801-2
|
|
| resistência a campos eletromagnéticos |
10 V/m 80...1000 MHz em conformidade com IEC 801-3
|
|
| temperatura ambiente do ar para operação |
0…60 °C
|
|
| temperatura ambiente do ar para armazenamento |
-40…85 °C
|
|
| umidade relativa |
95 % sem condensação
|
|
| altitude de operação |
<= 4500 m
|
|
Produtos de modelo semelhante
| Módulos de E/S analógicas |
Módulos de E/S discretas |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs atualizadas com o firmware Unity Pro.
(2) A adição de uma função completa de queda Ethernet RIO está disponível para essas CPUs com
Unity Pro u V7.0.
Switches gerenciados ConneXium™ (continuação) Arquivos de configuração predefinidos (continuação) Exemplo de topologia com arquivos de configuração predefinidos C5, C1 e C3 (1) Um uso comum desta pré-configuração é para interligar um link de cobre com um link de fibra óptica no anel primário ou interligar um link de fibra óptica com um link de cobre. Este tipo de arquitetura possibilita ter quedas Ethernet DIO ou Ethernet RIO a alguma distância do PLC. A pré-configuração do switch também permite que Ethernet RIO e/ou várias nuvens de dispositivos Ethernet DIO sejam conectadas a um anel secundário.
1 Anel primário, meio de cobre/fibra óptica
3 Adaptador de cabeça Ethernet140NOA61100 instalado no rack Quantum™.
4 Switch ConneXium TCSESM083F23F1 com arquivo de configuração predefinido C2 (2)
5 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração predefinido C6 (2)
6 Switch ConneXium TCSESM063F2CU1/CS1 com arquivo de configuração predefinido C4 (2)
7 Modicon™ STB Ethernet DIO (3) (4)
8 Conexão à nuvem de dispositivos Ethernet DIO, apenas meio de cobre
9 Nuvem de dispositivos Ethernet DIO (3)
10 Módulo de comunicação Ethernet140CPU31110
11 Cabo de interligação Ethernet TCSECN3M3M1S4/1S4U (1 m)
