Detalhes do produto:
Condições de Pagamento e Envio:
|

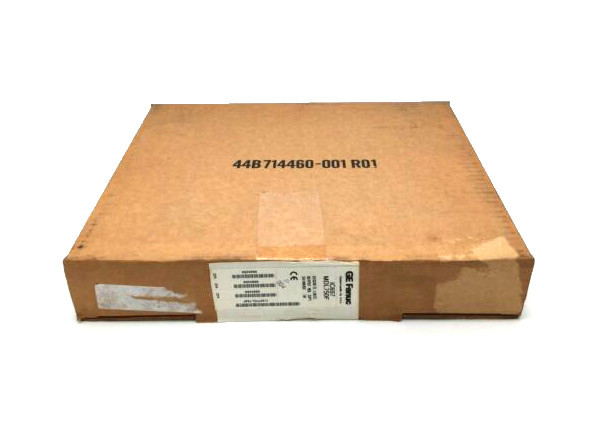

Marca: | GE Fanuc | Modelo: | IC697MDL752 |
---|---|---|---|
Série: | Série 90-70 | Voltagem nominal: | 12 volts de C.C. |
Corrente de saída: | 0.5 amperes por ponto, 2 amperes por grupo | Faixa de tensão de saída: | 10 a 15 volts DC |
Destacar: | Módulo de saída positivo da lógica de ESCPP,Módulo de saída positivo da lógica 24VDC,RS485 Digitas mim módulo de O |
O módulo da série GE Fanuc 90-70 IC697MDL752 é um módulo de 32 pontos que fornece 12 Volts e 0,5 Ampere de corrente.o que torna o IC697MDL752 ideal para uma ampla gama de cargasPara encontrar o estado ON-OFF de cada ponto do circuito, localize os indicadores LED na parte superior do módulo.A fim de assegurar o correcto alinhamento com módulos semelhantes no terrenoEste módulo IC697MDL752 é configurado usando MS-DOS ou software de programação que é executado em Windows NT ou Windows 95.Isto é geralmente sobre o protocolo TCP / IP através de cabo Ethernet ou porta SNPA configuração de programação é baixada e instalada no dispositivo de programação. Isto é feito usando um dispositivo como um computador pessoal, IBM XT, PS/2 ou AT.
O módulo de saída IC697MDL752 de 12 volts é compatível com muitos dispositivos, como motor de arranque, solenoides e indicadores.Devido à dissipação de calor do módulo, a maior corrente para cada um dos 4 grupos tem um limite de 2 amperes.
Cada módulo de saída pode fornecer uma corrente de sobretensão superior à sua corrente nominal durante a vida útil..O módulo de saída IC697MDL752 vem sem um fusível.
O módulo de saída vem com uma chave mecânica que fornece um mecanismo à prova de idiotas.Isto garante que o módulo está correctamente posicionado e evita que os módulos sejam substituídos involuntariamente por uma ranhura para um tipo de módulo diferenteCada módulo vem com uma chave para este fim.
Durante a instalação ou remoção das placas de terminais, é altamente recomendável que a energia seja desligada.que fixa firmemente a placa do terminal no local.
A placa terminal é projetada para acomodar tamanhos de fios de AWG 0,36 mm2 a AWG 2,1 mm2.135 polegadas não deve ser excedido quando se trata de um 2.1mm2 fio para cablagem de todos os pontos. Para uma conexão adequada, dois fios podem ser terminados em qualquer terminal, desde que sejam do mesmo tamanho. A placa terminal é projetada para acomodar um máximo de 40 2.Se forem usados, devem ser colocados a pelo menos 8 polegadas da extremidade da terminação. Isso cria espaço suficiente para a porta de dobradiças fechar com facilidade.
Após todas as ligações aos módulos de cabos, recomenda-se que as ligas de cabo se enrolem firmemente em torno dos feixes de fios.Recomenda-se ligações de cabo adicionaisSe o rótulo for difícil de inserir na porta articulada, você pode dobrar a borda marcada antes da inserção.
Após a conclusão da fiação, certifique-se de que a placa terminal está fixada ao rack. Isto é conseguido inserindo a correia da placa nas pequenas ranhuras na grade de guia de cartão inferior no rack.A correia também identifica a placa terminal com a localização precisa do buraco de acasalamentoPara ventilação suficiente, deixe uma distância de 15 cm acima e abaixo da grade.
Voltagem nominal: | 12 volts DC |
Número de saídas: | 32 Resultados (4 grupos de 8) |
corrente de saída: | 0.5 amperes por ponto, 2 amperes por grupo |
Corrente necessária: | 0.25 Amp |
Faixa de tensão de saída: | 10 a 15 volts |
Potência de corrente contínua: | - Sim, sim. |
Voltagem nominal: OutputperModule: |
12 volts DC 32 (quatro grupos de 8 saídas cada) |
Isolamento: |
1500 volts - qualquer saída para o plano traseiro 500 volts entre os grupos de entrada |
Voltagem de saída: |
10 a 15 volts 0.5 Ampères Máximo por Ponto 2 Ampères Máximo por grupo |
OutputCaracterísticas | |
Corrente de entrada | 10 amperios no máximo durante 20 ms |
Voltagem de saída: | 1 volts (2 ohms) no máximo |
Tempo de resposta: | 1 ms típico |
Tempo de resposta: | 1 ms típico |
Fugas de saída: | 1m Máximo |
Corrente necessária do autocarro de 5 V: | .25 Amp |
VME | Sistema concebido para suportar a norma VME C.1 |
