Original novo dos pontos de saída do módulo 32 da série de IC697MDL752 GE Fanuc 90-70

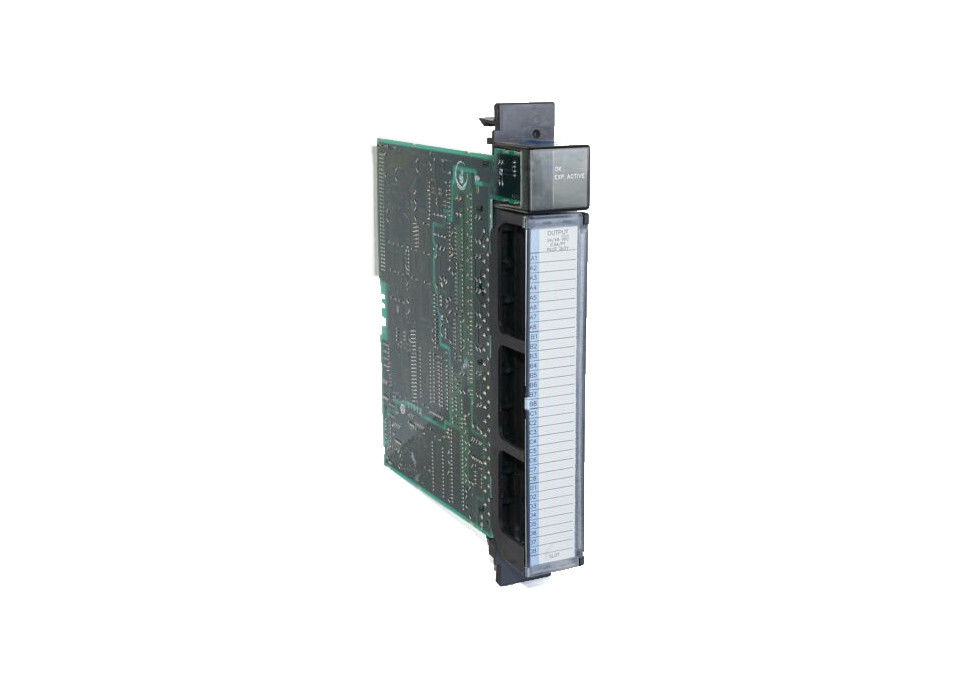

Módulo IC697MDL752 GE Fanuc Série 90-70 com 32 Pontos de Saída Novo Original

Descrição do Produto IC697MDL752

O módulo GE Fanuc Série 90-70 IC697MDL752 é um módulo de 32 pontos que fornece 12 Volts e 0,5 Amperes de corrente. Este módulo oferece um alto nível de corrente de pico, o que torna o IC697MDL752 ideal para uma ampla gama de cargas, como acionadores de motor e solenoides. Para encontrar o status LIGADO-DESLIGADO de cada ponto do circuito, localize os indicadores LED na parte superior do módulo. Para garantir o alinhamento correto com módulos semelhantes em campo, o módulo é devidamente codificado. Este módulo IC697MDL752 é configurado usando software de programação MS-DOS ou que roda em Windows NT ou Windows 95. Isso geralmente é feito através do protocolo TCP/IP em cabo Ethernet ou porta SNP. A configuração de programação é baixada e instalada no dispositivo de programação. Isso é feito usando um dispositivo como um computador pessoal, IBM XT, PS/2 ou AT.

O módulo de saída de 12 Volts IC697MDL752 é compatível com muitos dispositivos, como acionadores de motor, solenoides e indicadores. Ele é dividido em 4 grupos, cada um com 8 módulos. Devido à dissipação de calor do módulo, a maior corrente para cada um dos 4 grupos tem um limite de 2 amperes.

Cada módulo de saída pode fornecer uma corrente de surto maior do que sua classificação de corrente vitalícia. Essa capacidade depende da classificação de corrente do dispositivo e da duração do tempo em que o dispositivo está ligado. O módulo de saída IC697MDL752 vem sem fusível. No entanto, se um for necessário, um fusível de ¾ Amp 250 V é instalado para fins de segurança.

O módulo de saída vem com uma chave mecânica que fornece um mecanismo à prova de falhas. Isso garante que o módulo esteja posicionado corretamente e evita que módulos sejam substituídos inadvertidamente em um slot por um tipo de módulo diferente. Cada módulo vem com uma chave para esse fim.

Durante a instalação ou remoção das placas de terminais, é altamente recomendável que a energia seja desligada. Assim que a energia for desligada, a porta articulada pode ser aberta para acessar o parafuso de fixação, que fixa firmemente a placa de terminais no lugar.

A placa de terminais é projetada para acomodar tamanhos de fio de AWG 0,36 mm² a AWG 2,1 mm². É crucial notar que um diâmetro máximo de isolamento de 0,135 polegadas não deve ser excedido ao lidar com um fio de 2,1 mm² para a fiação de todos os pontos. Para conexão adequada, dois fios podem ser terminados em qualquer terminal, desde que sejam do mesmo tamanho. A placa de terminais é fabricada para acomodar um máximo de 40 fios de 2,1 mm². Se forem usados, eles devem ser colocados a pelo menos 8 polegadas da extremidade da terminação. Isso cria espaço suficiente para que a porta articulada feche com facilidade.

Após todas as conexões serem feitas aos módulos de cabo, é recomendado que as abraçadeiras envolvam firmemente os feixes de fios. Ao manusear feixes de fios maiores, abraçadeiras adicionais são recomendadas. Um circuito de etiqueta de porta é incluído com cada módulo para mostrar informações de fiação. Se a etiqueta for difícil de inserir na porta articulada, você pode vincar a borda picotada antes da inserção.

Após completar a fiação de campo, certifique-se de que a placa de terminais esteja fixada ao rack. Isso é conseguido inserindo a alça da placa nas pequenas ranhuras na grade do guia de cartão inferior no rack. A alça também identifica a placa de terminais com sua localização precisa do slot de acoplamento. Para ventilação suficiente, deixe uma folga de 6 polegadas acima e abaixo da grade.

Especificações Técnicas IC697MDL752

Informações Técnicas

Espeçõesfi12 volts DCçõesTensão Nominal:Saídas por Módulo:12 volts DC32 (quatro grupos de 8 saídas cada)Isolamento:
