O Ge Fanuc IC660EBA023, par termoelétrico do gênio entrou o conjunto da eletrônica do bloco

Ge Fanuc IC660EBA023, Genius Thermocouple Input Bloco de Eletrônica Assembléia

Informações técnicas

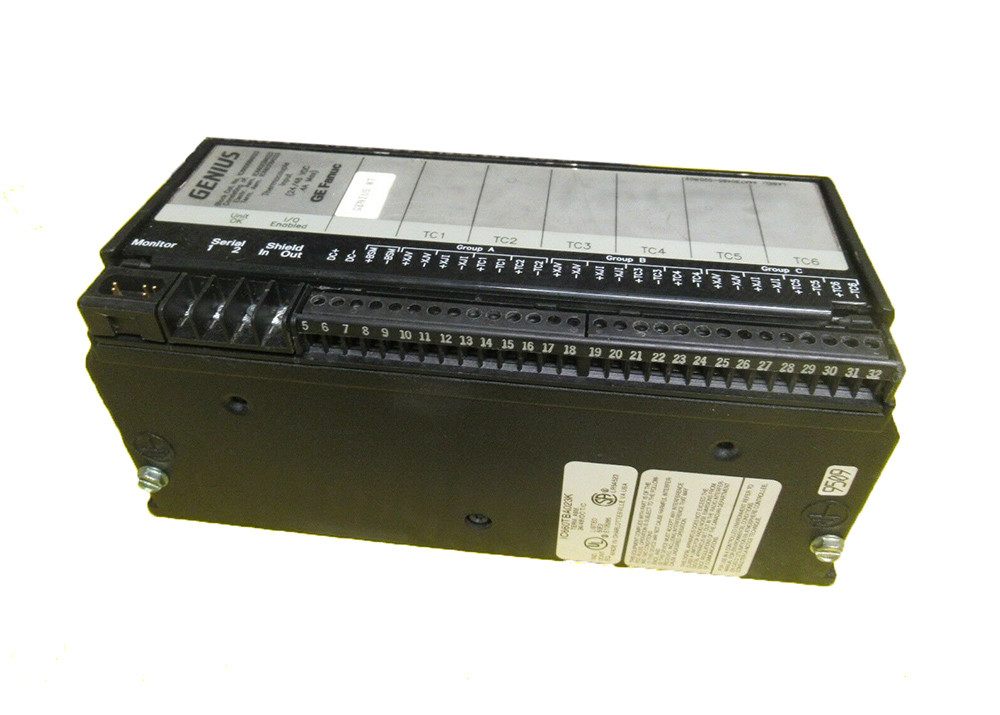

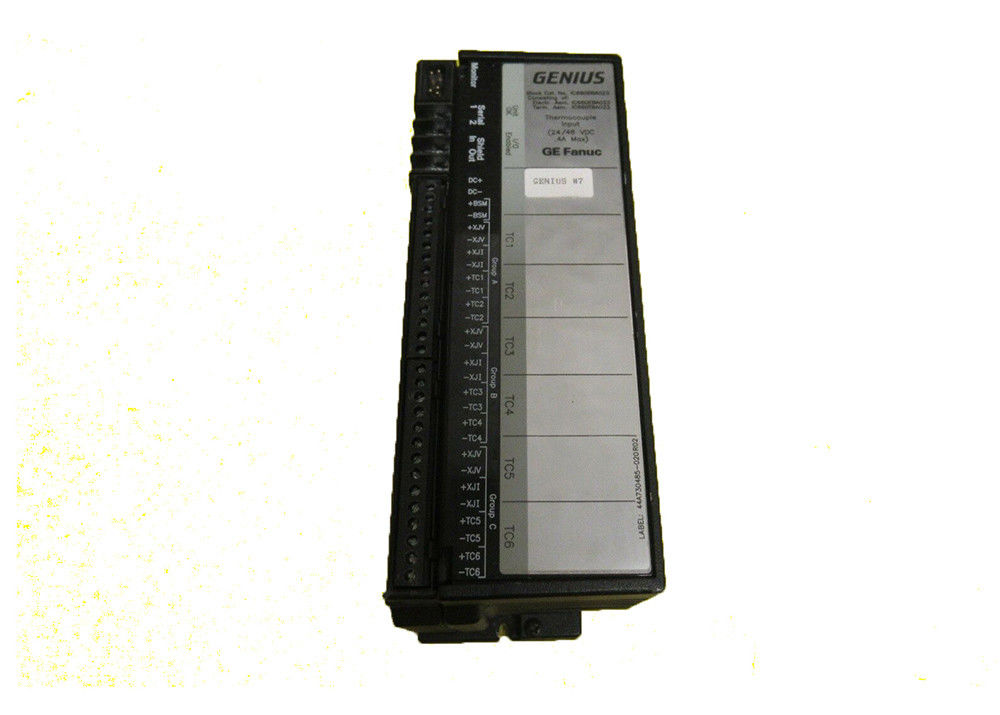

O conjunto eletrônico IC660EBA023 é um conjunto eletrônico de bloco de entrada de termocouple GE Fanuc Genius I/O. Este conjunto eletrônico pertence à série de blocos GE Fanuc Genius I/O,e fornece uma interface para uma ampla gama de analógicoO conjunto eletrônico IC660EBA023 e o conjunto terminal IC660TBA023 formam o bloco de termopares Genius.Cada bloco Genius requer um conjunto de terminais para a fiação da base, ligação a dispositivos de campo e monitores portáteis, e para armazenar as configurações de blocos através da EEPROM.O conjunto electrónico fornece microprocessamento e realiza as comunicações dos blocosO conjunto eletrônico IC660EBA023 possui blocos de entrada de 24/48 Volts DC com 6 canais de entrada em 3 grupos isolados de 2.Cada grupo tem 2 termopares e 2 circuitos de entrada de compensação de junção a frio (CJC), e há uma tensão de isolamento de 300 volts entre os grupos.

O bloco de montagem eletrônico IC660EBA023 monitora principalmente os sinais de temperatura, mas também pode ser usado para medir os sinais de entrada de baixa tensão dos dispositivos de campo.Cada canal de entrada é projetado para interfaçar o JAlém disso, cada canal de entrada pode ser configurado como um sensor interno, um sensor externo ou um valor definido pelo usuário.Para maior precisão de medição, cada medição de entrada pode ser ajustada até +/-100 graus Celsius ou +/-100 graus Fahrenheit.e fornece características avançadas de diagnóstico como detecção de fio aberto, comunicação de falhas internas, alarmes de entrada alta/baixa e indicação de entrada abaixo/acima da faixa.e o seu conjunto de base de terminais compatível permite a remoção ou substituição do conjunto de terminais sem a necessidade de reconfigurar a fiação do lado do campo.

Sobre IC660EBA023

O GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly é parte de um bloco de entrada de 6 canais projetado para monitorar as entradas de temperatura.Este conjunto eletrônico tem termopares padrão ligados a cada entrada para detecção e medição de sinais de entrada de baixa tensão. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyO conjunto eletrónico IC660EBA023 tem 6 circuitos de entrada dispostos em três grupos isolados de 300 volts DC,e em cada grupo são 2 circuitos de termopares e 2 entradas de compensação de junção a frio remota (CJC), que proporcionam uma compensação de junção a frio para medições de entrada.

Cada entrada do IC660EBA023 Electronics Assembly pode ligar-se a termopares de tipo J, K, T, E, B, R, S e N, e cada canal de entrada pode ser configurado para um sensor externo, um sensor interno,ou um valor definido pelo utilizador para o CJCO IC660EBA023 Electronics Assembly tem uma tensão nominal de funcionamento de 24/48 Volts DC (com uma faixa de tensão de funcionamento de 18 a 56 Volts DC) e uma potência nominal de 9,0 Watts.Cada entrada do IC660EBA023 Electronics Assembly tem um intervalo de medição de tensão de -25 milivolts a 150 milivolts e uma resolução de +/-10 microvoltsCada canal de entrada tem uma precisão de 8,0 Hertz e uma gama de filtros de +/- 2 microvolts por grau Celsius.O CJC interno tem um intervalo de medição de 0 a 60 graus Celsius e uma resolução de +/-0Um CJC remoto externo informa sinais de entrada em valores analógicos de tensão ou corrente,e oferece um intervalo de medição de -25 a 150 graus Celsius com uma classificação de precisão de +/-0.1 graus Celsius.

Especificações técnicas do IC660EBA023
