AB 1747-SDN, módulo do varredor de SLC 500 DeviceNet, I/O cíclico
Especificações técnicas para 1747-SDN
| Fabricante |
Rockwell Automation |
| Temperatura de funcionamento |
0 a 55 C (32 a 131 F) |
| Número da peça/catálogo não. |
1747-SDN |
| Tipo |
AB |
| Largura do módulo |
Único entalhe |
| Controladores compatíveis: |
SLC 5/02 ou mais atrasado |
| Passagem completamente: |
Apoiado |
| Porto de comunicação: |
Um (1) DeviceNet |
| Os dados transferem a velocidade: |
125Kbps |
| Tomada linear |
1787-PLUG10R |
| Indicadores: |
Modificação/estado líquido - vermelho/grn; Estado do I/O - vermelho/grn |
| Montagem: |
Trilho do RUÍDO; Montagem de painel |
| Temperatura de armazenamento: |
-40 a 85 C (- 40 a 185 F) |
| Vibração: |
5 testados g @ 10-500Hz por IEC 68-2-6 |
| Choque de funcionamento: |
30 acelerações do pico de g, 11 (+1) larguras de pulso da Senhora |
| Série |
SLC 500 |
| Tipo do módulo |
Módulo do varredor de DeviceNet |
| I/O da varredura |
Sim |
| Processadores compatíveis |
SLC 5/02, 5/03, 5/04, 5/05 |
| Corrente da placa traseira (5 volts) |
500 miliampères |
| Corrente da placa traseira (24 volts) |
90 miliampères |
| Peso |
1 libra (0,45 quilogramas) |
| Entalhes do módulo do chassi |
30 |
| Uma comunicação |
Ethernet, RS-232 |
| Memória alternativa |
Instantâneo |
| UPC |
10612598164858 |
Sobre 1747-SDN
O AB 1747-SDN é um varredor de comunicação de DeviceNet. Este módulo do varredor é usado para comunicar-se com os dispositivos capazes de DeviceNet sobre a rede de DeviceNet ou através dos módulos do adaptador de DeviceNet. Este módulo pode operar-se no modo do escravo; envie e receba a mensagem no votado, estroboscópio, Mudança--estado e configuração cíclica do I/O. Igualmente apoia a passagem com a configuração onde, o 1747-SDN atua como uma ponte e conecta uma rede separada de DeviceNet. Esta passagem através da característica é projetada substituir a conexão de 1770-KFD, de 1784-PCD, de 1784-PCID, ou de 1784-PCIDS DeviceNet na rede.
Especificamente, ao executar Passagem-através da configuração, o processador compatível de SLC 500 é SLC 5/03, SLC 5/04 e SLC 5/05. Para configurar até 361 palavras, o firmware do processador de SLC exigido é 4,015 ou 5,001 são necessários e RSLinx 2,10. Para a configuração de até 395 palavras, exige os firmware de SLC 500 necessários está 6,0001 ou mais atrasado com RSLinx 2,31 ou mais atrasado.
O 1747-SDN apoia a configuração de até 63 nós em uma taxa de transmissão de 125 kbps. Tira atingir atual da placa traseira 5V C.C., 500 miliampères.

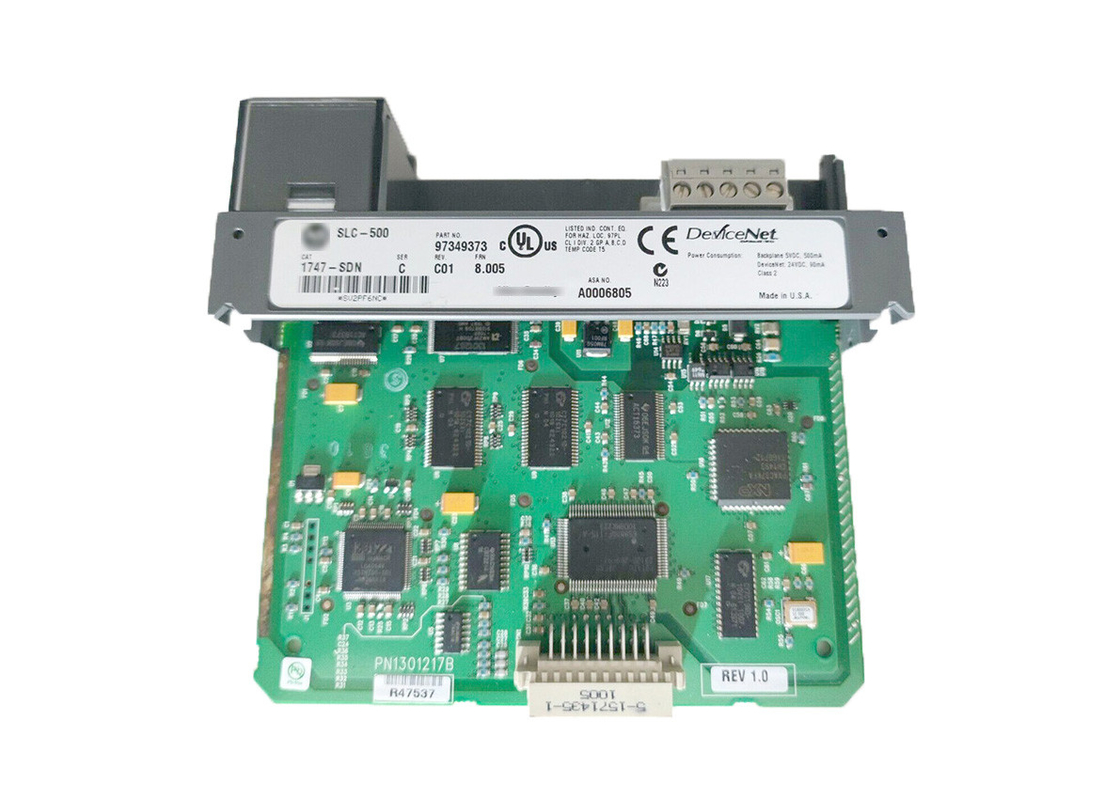

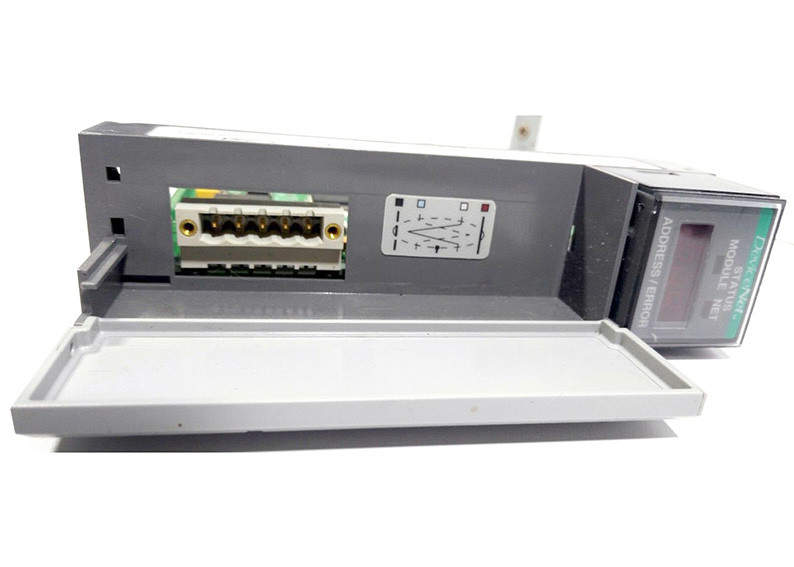

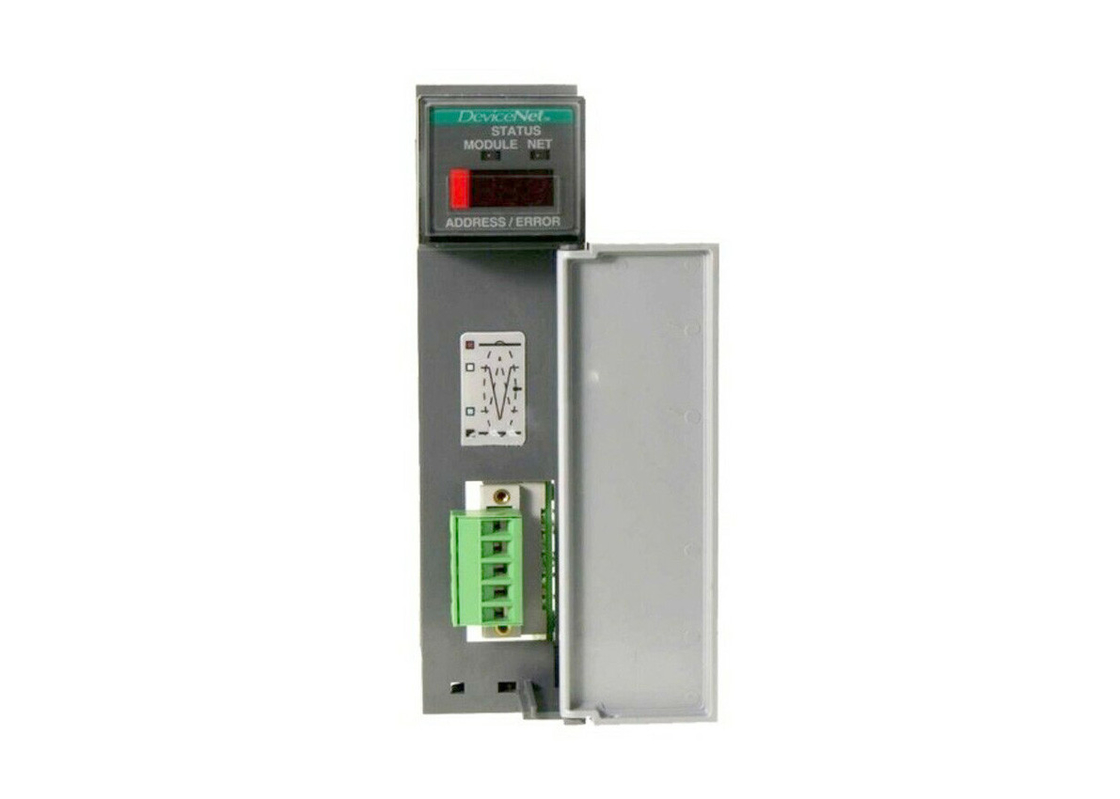

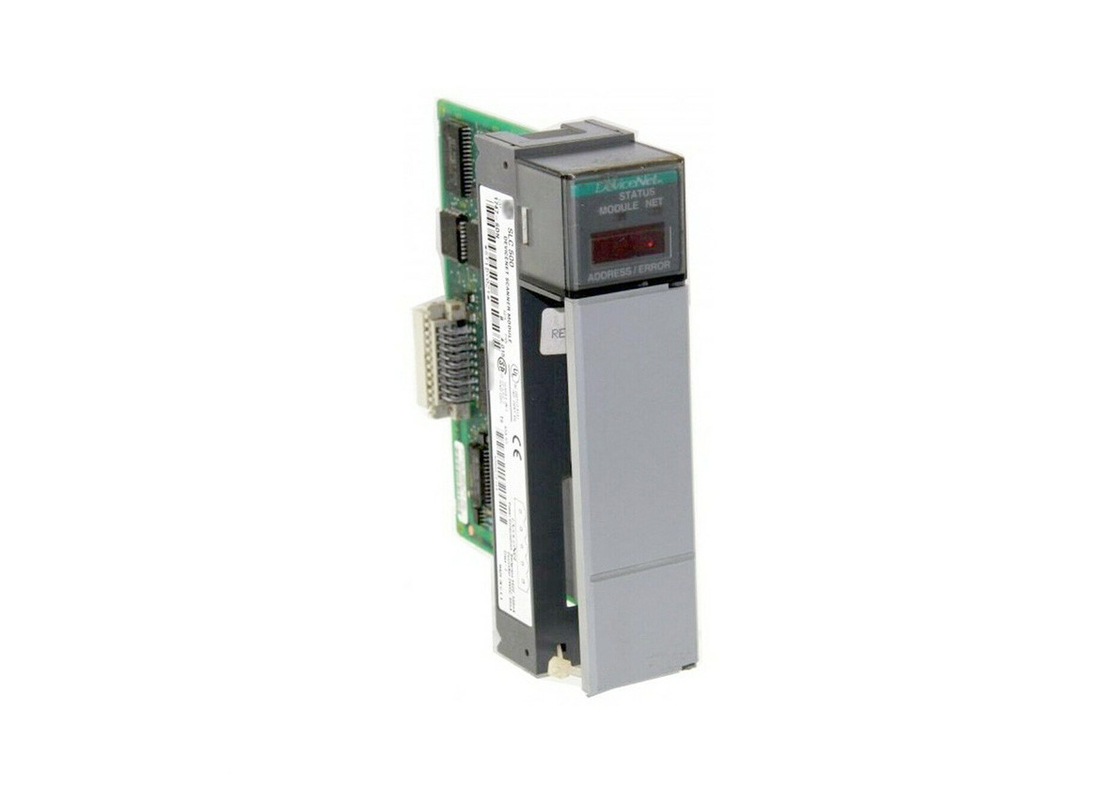

O painel frontal 1747-SDN'S é instalado com os dois (2) indicadores de estado do diodo emissor de luz tais como o indicador do módulo para relatar a operação do módulo e um diodo emissor de luz do estado da rede que indique a relação de comunicação de DeviceNet. Igualmente tem uma exposição do LCD que forneça o endereço do módulo e a indicação do erro. O terminal de DeviceNet é instalado atrás da porta de acesso e fornecido com uma tomada linear de 10 pinos introduzida no porto de DeviceNet. Ao configurar este módulo, um arquivo da folha de dados eletrônicos (EDS) pode ser necessário se o módulo é relatado não reconhecido pelo software de RSLinx.
É uma relação entre o processador de SLC e um dispositivo de DeviceNet, e pode comunicar-se com um processador através das transferências de arquivos M1/M0 e através de um I/O. discreto. Os dados de configuração das trocas 1747-SDN, os dados do I/O do dispositivo, e informação de estado com o processador de SLC 500. Tira uma corrente da placa traseira de 500mA em 5 volts de C.C. e de 90mA em 24 volts de C.C. e ele fornece uns 30 volts circuitam o isolamento usando o tipo da isolação básica testado em C.A. 500V por 60 segundos entre a DeviceNet-à-placa traseira. O 1747-SDN tem uma variação da temperatura operacional testada IEC entre 0 e 60 graus Célsio (32 e 140 graus de Fahrenheit) na umidade decondensação e nde 5 a de 95% são armazenados em uns -40 a 85 graus (- 40-185 grau Fahrenheit) da variação da temperatura Célsio. Igualmente manda uma vibração operacional IEC-testada suportar de 2G em 10-500Hz e de uma avaliação máxima de choque de 30G. Tem um CISPR 11, grupo 1, classifica uma avaliação da emissão e é designada o código da temperatura de T5 America do Norte. Vem em um cerco do aberto-estilo e é c-UL-nós e CE-certificou.
