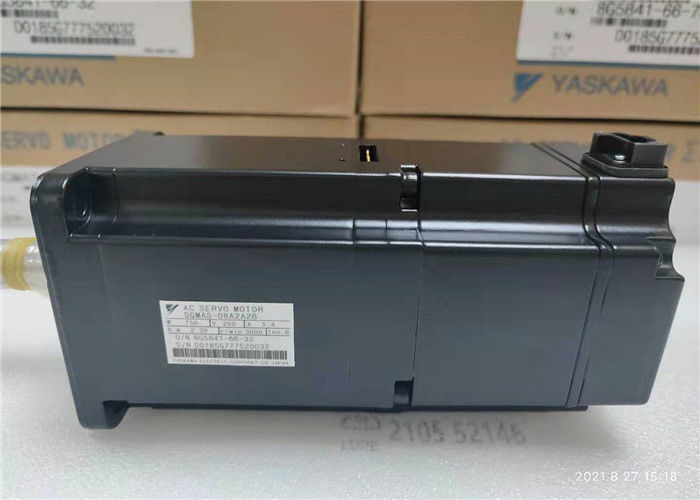

Servo motor industrial YASKAWA 750W 200VAC de SGMAS 08A2A2B 5.4A SIGMA

SGMJV-04ADL21Servo motor industrial YASKAWA AC SERVO MOTOR RPM: 3000 200W

SGMJV-04ADL21 Especificações

Fabricante: Yaskawa

Número do produto: SGMJV-04ADL21

Descrição: SGMJV-04ADL21 é um Servo Motors-AC fabricado pela Yaskawa

Tipo de servomotor: SGMJV Sigma V de inércia média

Autorizações: UL, CE, cUL Reconhecido
Não
Marca: Yaskawa
Torque constante (Lb-In): 11.23
Torque constante (Nm): 1.27
Torque constante (Oz-In): 179.8
Resolução de bits do codificador: 20 BIT
Tipo de codificador: incremental
H x P x D: 5,06 em x 2,36 em x 2,87 em
Inercia: Médio
Classificação IP: IP65
kW: 0,4 Kilowatts
Velocidade máxima: 6000 RPM
Tipo de montagem: montagem de flange
Torque máximo (Lb-In): 39.475
Torque máximo (Nm): 4.46
Torque máximo (Oz-In): 631.6
Velocidade nominal: 3000 RPM
Série: SGMJV
Tipo de servomotor: rotativo
Selo do eixo: Não
Subcategoria: Servo

Potência nominal: 400 W

Voltagem da fonte de alimentação: 200 VAC

Codificador Serial: 20 bits Incremental

Ordem de revisão do projeto: padrão

Fim do eixo: Direito sem chave

Opções: Sem opções

Controle: padrão

Outros produtos superiores

Para a montagem da base e a montagem do motor, os parafusos de montagem devem ser apertados para evitar alterações no alinhamento e possíveis danos ao equipamento.Recomenda-se que um lavador seja usado sob cada cabeça de porca ou parafuso para obter um aperto seguro nos pés do motorOs torques de aperto recomendados para os parafusos de montagem de aço carbono médio, SAE
Para os binários de aperto recomendados de outros equipamentos do motor, ver as tabelas 4A e 4B na secção de binário de aperto deste livro.

A precisão da configuração mecânica é essencial para uma operação bem sucedida.
Em geral, o alinhamento por borda reta através,
Os indicadores de velocidade e de sensoriamento entre as metades de engate não são suficientemente precisos.
A linha de montagem deve ser verificada com um indicador de discagem e barras de verificação ligadas aos eixos do motor e da máquina de carga.
O espaço entre os centros de engate deve ser mantido conforme recomendado pelo sistema de engate
O deslocamento do eixo não deve exceder 0,002 ̊. O desalinhamento angular deve ser inferior a 0,002 ̊.

A aplicação de poleas, faixas, engrenagens e engrenagens no eixo do motor é mostrada na Norma NEMA MG1-14.07A aplicação das dimensões de Vbelts para motores de corrente alterna é
MG1-14.42. O diâmetro da faixa da correia em V não deve ser inferior aos valores indicados no quadro 14-1 da NEMA
MG-1. relações de feixe maior do que 5:1 e distâncias centro-centro menor do que o diâmetro do grande
A empresa deve verificar se o diâmetro mínimo permitido do
a poleia do motor e a tensão máxima da correia não são excedidas porque uma tração excessiva pode causar
A velocidade da correia não deve exceder 5000 pés por minuto (25 metros por segundo).Relações de feixe superiores a 5As dimensões da poleira do cinto devem ser determinadas em função do tipo de cinto,Transmissão e capacidade a transmitirOs furos de ventilação devem ser mantidos livres e as distâncias mínimas exigidas devem ser observadas para não obstruir o fluxo de ar de arrefecimento.Certificar-se de que o ar quente descarregado não é recirculado no motor.
